Dimensioni Specifiche
Wide 01 Small:
- n.1 cassetto sospeso: cm 112,8
- n.1 / 3 mensola/e in legno: h. cm 8
- n.1 tubo appendiabiti
- n.2 appendini Ellie

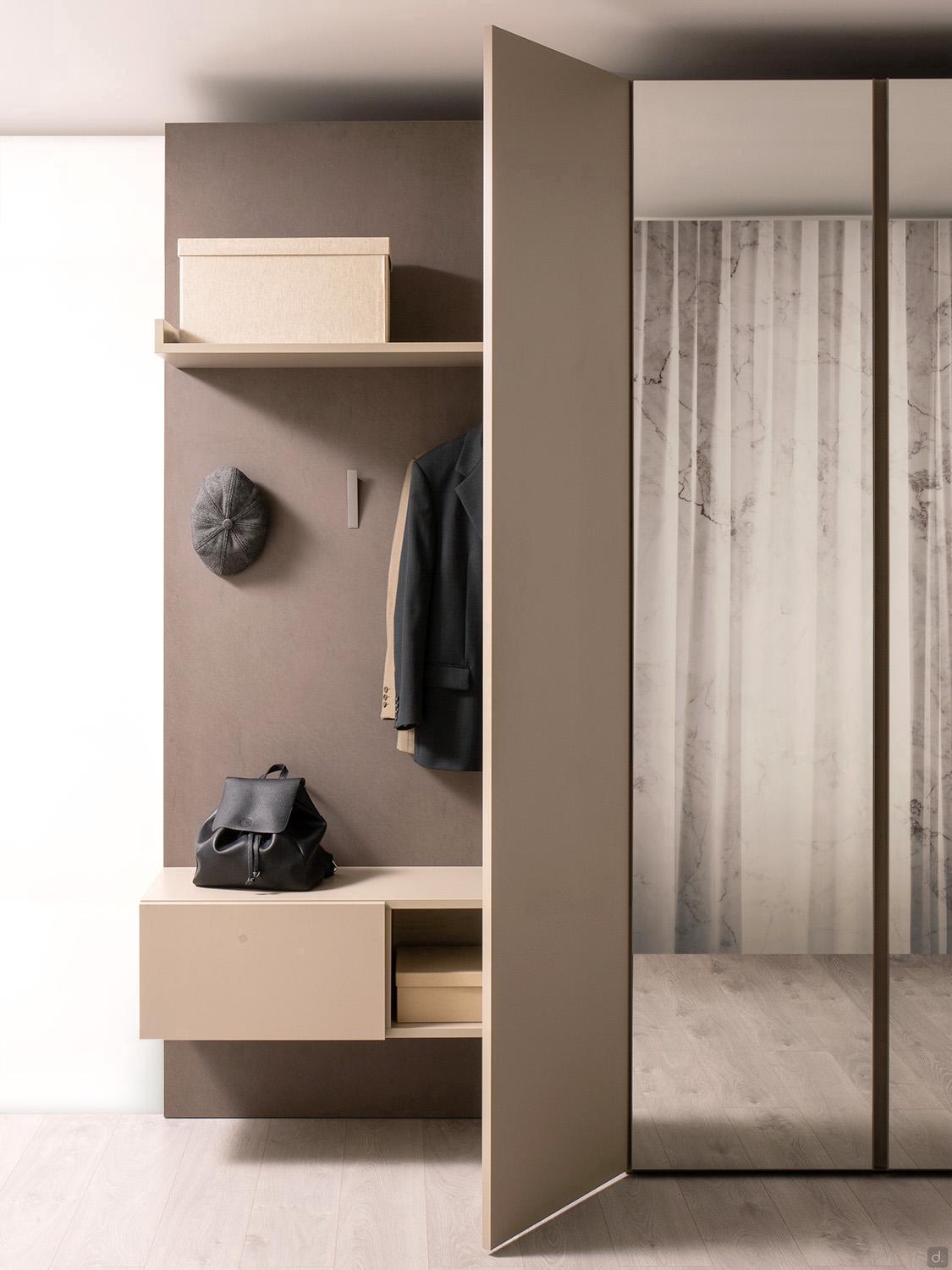

- n.1 anta battente: cm 56,1 (fissata sul fianco dell'armadio)
- n.1 schienale: cm 112,8
- n.1 armadio con anta battente: cm 58,6

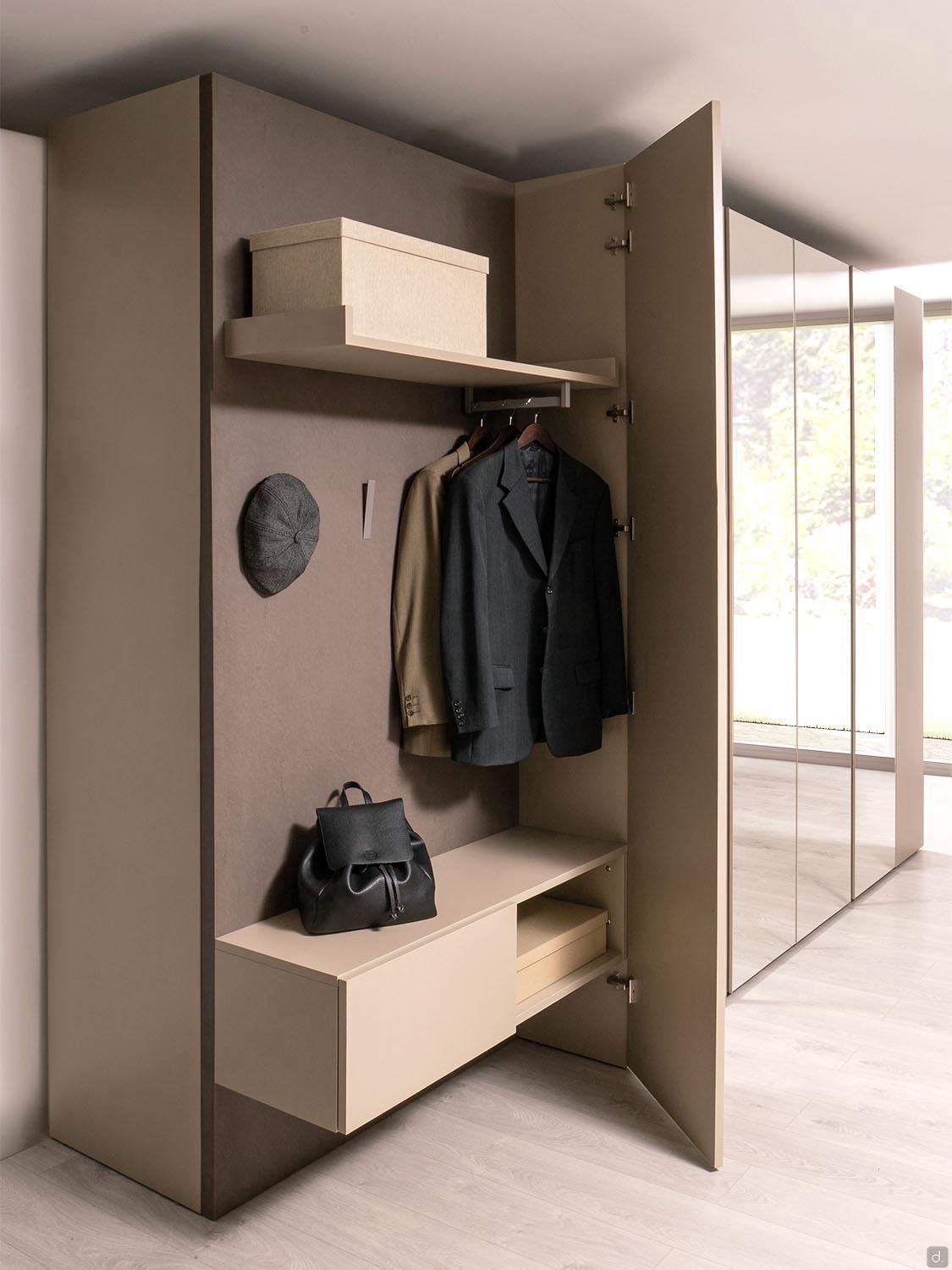

Wide 01 Large:
- n.1 cassetto sospeso: cm 143,8
- n.2 / 4 mensole in legno: h. cm 8
- n.1 tubo appendiabiti
- n.3 appendini Ellie
- n.1 anta battente: cm 56,1 (fissata sul fianco dell'armadio)
- n.1 schienale: cm 56,4
- n.1 schienale: cm 87,4
- n.1 armadio con anta battente: cm 58,6
Specifiche Materiali
Ante, fianchi, divisioni, coperchio, fondo, schiene, ripiani interni: realizzati con pannelli in particelle di legno classe E1 a bassa emissione di formaldeide.
N.B. I nobilitati effetto legno, materico Metal Smoke e materico Gurè hanno il senso vena sempre verticale.
Specifiche Tecniche e Dotazioni
Fianchi e divisioni: spessore cm 2,2. Dotati di piedini livellatori inseriti nello spessore (cm 0,5 scarico, da aggiungere all'altezza complessiva dell'armadio) e regolabili cm 1 all'interno.
Coperchio: spessore cm 2,2 completo di giunzioni per il fissaggio, in tinta agli Interni.
Fondo: spessore cm 3,5 completo di giunzioni per il fissaggio, in tinta agli Interni.
Schienale Armadio: spessore cm 0,8 in tinta agli Interni.
Ripiani interni Armadio: spessore cm 3,5 completi di giunzioni per il fissaggio, in tinta agli Interni.
Schienale Appendiabiti: spessore cm 4,4
Ante: spessore cm 2,2 provviste di meccanismo per la chiusura assistita.

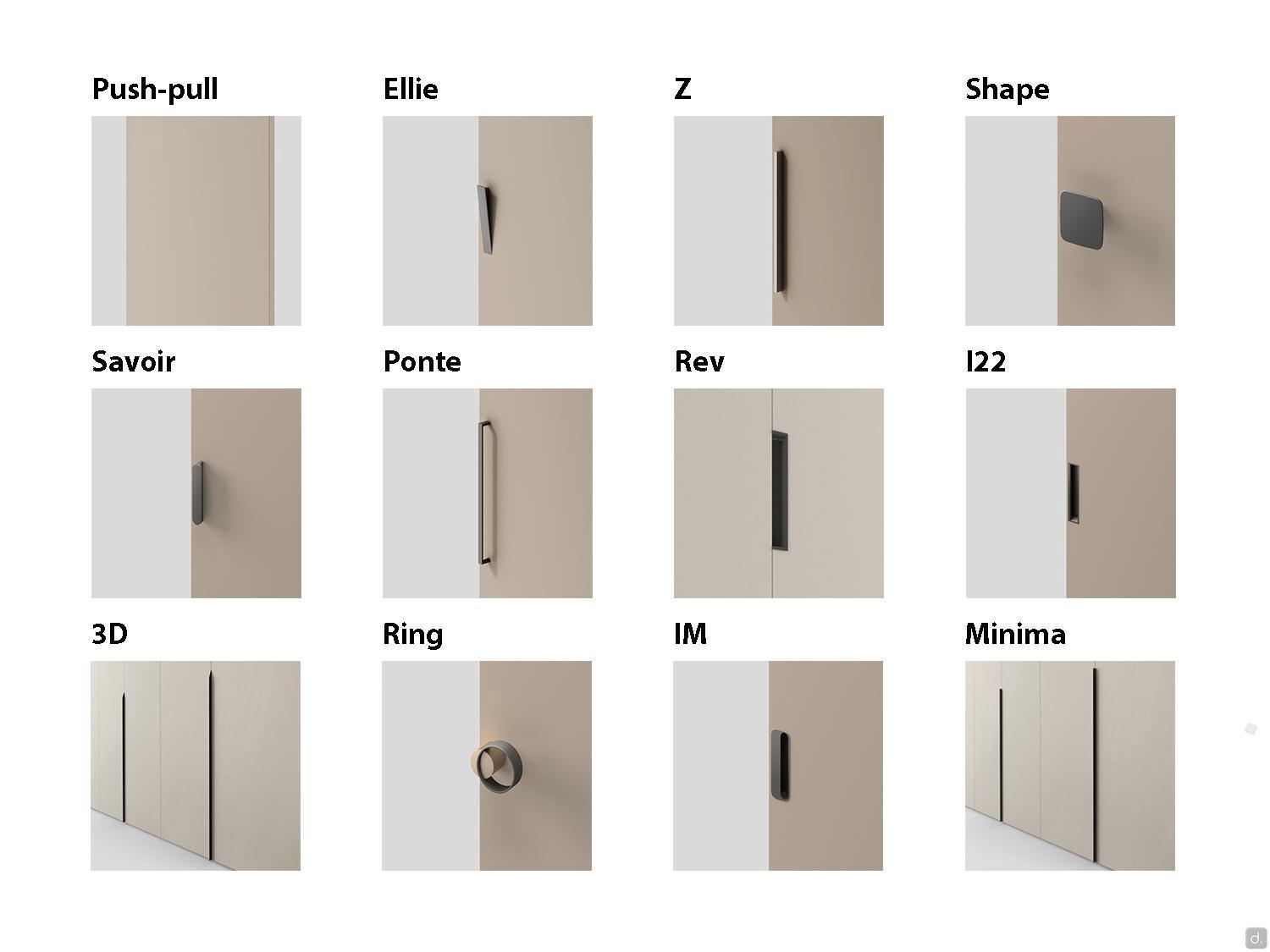

Maniglie:
- push-pull: posizionato all'altezza standard del ripiano in dotazione, che in caso di anta Focus con apertura tramite push-pull è fisso all'altezza 111,8 cm, non spostabile.
- Ellie: cm 14,8 p.2,2 h.2,5. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Z: cm 31,3 p.1,8 h. 0,9. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Ponte: cm 32,6 p.2,7 h.1,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Rev: cm 3,2 h.19,1. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- I22: cm 4,2 p.1,5 h.19,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- 3D: cm 1,7 p.1,9 h.116. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Minima: cm 1,9 p.2,1 h.110. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- IM: cm 5,3 h.16,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Savoir: cm 3,2 p.2,6 h.17,2. Finitura in metallo verniciato peltro spazzolato.
- Shape: cm 7 p.2,5 h.7. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Ring: cm 11,9 p.5,6 h.9,9. Finitura in metallo verniciato nickel con anello esterno in metallo verniciato moka shine.
Foratura Fianchi

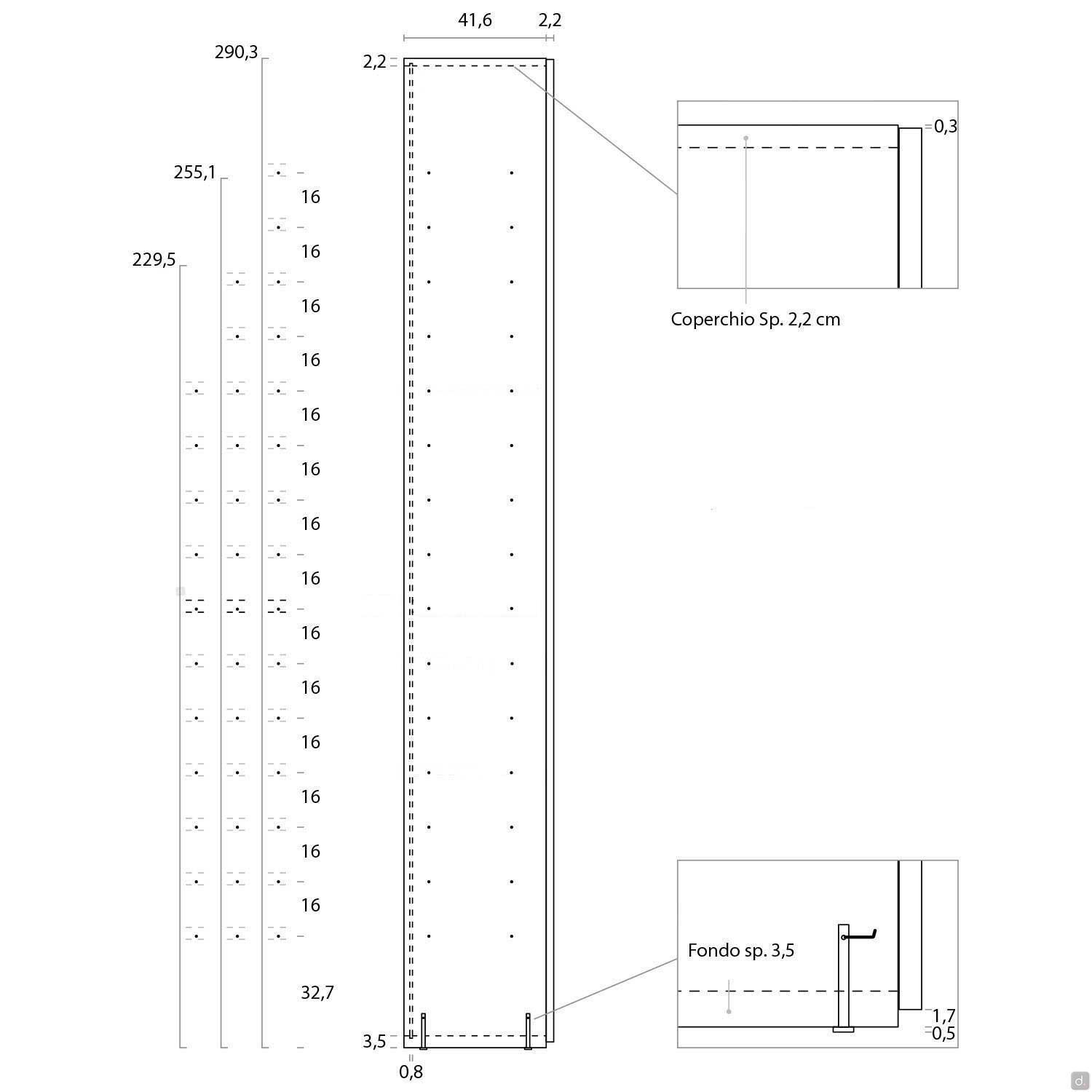

Fianchi e divisioni prevedono forature fisse mediamente ogni cm 16. Per le dimensioni dettagliate si consiglia di prendere visione dello schema dedicato nella galleria Immagini.
Consigli per il Montaggio
Per il montaggio della scocca sono necessari:
- in larghezza cm 4
- in altezza cm 2,5 (cm 0,5 per i piedini livellatori in posizione scarica + cm 2 per il montaggio).
