Specifiche Materiali
Fianchi, divisioni, coperchio, fondo, schiene, ripiani interni: realizzati con pannelli in particelle di legno classe E1 a bassa emissione di formaldeide.
Ante: realizzate con pannelli in particelle di legno classe E1 a bassa emissione di formaldeide oppure in vetro o specchio: in questi ultimi casi le ante sono complete di telaio e maniglia integrata in metallo verniciato moka shine o nickel.
N.B. I nobilitati effetto legno, polimerico barrè, materico Metal Smoke / materico Gurè hanno il senso vena sempre verticale. Inoltre, in questi casi, non è prevista la continuità di vena tra i pannelli inferiori e quelli superiori delle ante Ocean e Level.
Specifiche Tecniche e Dotazioni
Fianchi e divisioni: spessore cm 2,2. Dotati di piedini livellatori inseriti nello spessore (cm 0,5 scarico, da aggiungere all'altezza complessiva dell'armadio) e regolabili cm 1 dall'interno.
Coperchio: spessore cm 2,2 completo di giunzioni per il fissaggio, in tinta agli Interni.
Fondo: spessore cm 3,5 completo di giunzioni per il fissaggio, in tinta agli Interni.
Schiene: spessore cm 0,8 in tinta agli Interni.
Ripiani interni: spessore cm 3,5 completi di giunzioni per il fissaggio, in tinta agli Interni.
Ante Nobilitato / Legno: spessore cm 2,2. Apertura ante mediante maniglia o unghiatura verticale parziale, a tutta altezza e orizzontale in metallo verniciato bianco, moka shine, nickel o laccato opaco. La maniglia o l'unghiatura sono sempre posizionate sull'anta di destra.
Ante Vetro / Specchio: spessore cm 2,2 al pannello / cm 3,2 al telaio. Apertura ante mediante maniglia integrata nel telaio in metallo verniciato moka shine o nickel.
Cerniere: con apertura a 180° e provviste di meccanismo per la chiusura assistita ammortizzata (ad eccezione delle ante con push-pull che invece non lo prevedono). Le ante sono dotate di n.4 cerniere fino a cm 229,5 di altezza, n.5 cerniere per le altezze superiori.

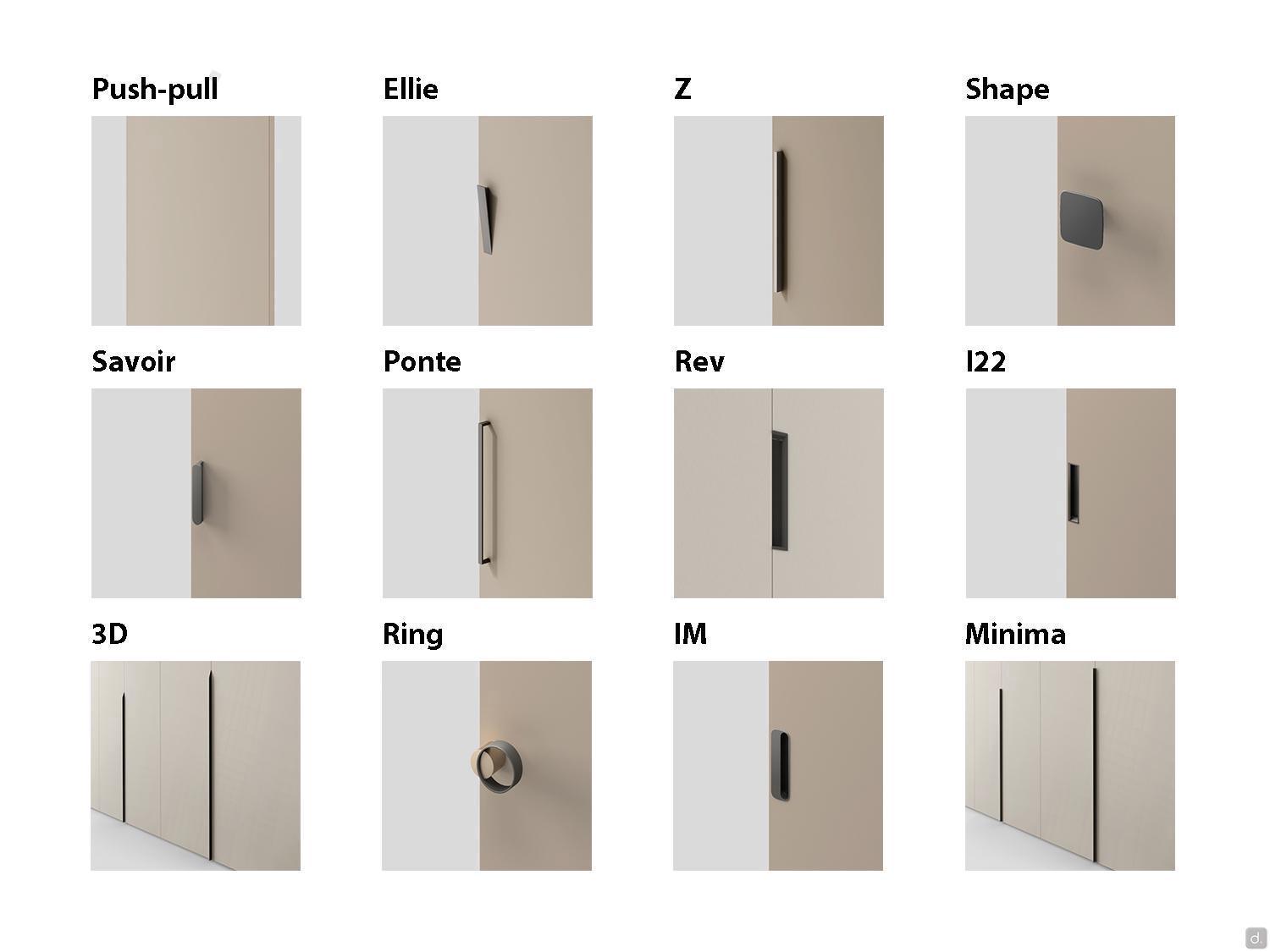

Maniglie:
- push-pull: posizionato all'altezza standard del ripiano in dotazione, che in caso di anta Focus con apertura tramite push-pull è fisso all'altezza 111,8 cm, non spostabile.
- Ellie: cm 14,8 p.2,2 h.2,5. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Z: cm 31,3 p.1,8 h. 0,9. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Ponte: cm 32,6 p.2,7 h.1,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Rev: cm 3,2 h.19,1. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- I22: cm 4,2 p.1,5 h.19,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- 3D: cm 1,7 p.1,9 h.116. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Minima: cm 1,9 p.2,1 h.110. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- IM: cm 5,3 h.16,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Savoir: cm 3,2 p.2,6 h.17,2. Finitura in metallo verniciato peltro spazzolato.
- Shape: cm 7 p.2,5 h.7. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Ring: cm 11,9 p.5,6 h.9,9. Finitura in metallo verniciato nickel con anello esterno in metallo verniciato moka shine.
Foratura Fianchi
Fianchi e divisioni prevedono forature fisse mediamente ogni cm 16.
Consigli per il Montaggio
Per il montaggio della scocca sono necessari:
- in larghezza cm 4
- in altezza cm 2,5 (cm 0,5 per i piedini livellatori in posizione scarica + cm 2 per il montaggio). Nel caso in cui venga montato l'impianto luce diventano cm 3,5.
Per motivi di sicurezza è obbligatorio il fissaggio dell'armadio cm p.43,8 alla parete o sul retro di un altro armadio quando è a centro stanza.
