Specifiche Materiali
Fianchi, divisioni, coperchio, fondo, schiene: realizzati con pannelli di particelle di legno classe E1 a bassa emissione di formaldeide.
Anta: realizzata con pannello di particelle di legno classe E1 a bassa emissione di formaldeide (con finitura in nobilitato materico), con pannello tamburato (con finitura laccata o legno impiallacciato), con carta melaminica di spessore cm 2,1 + 0,4 di spessore del pannello rivestito / vetro, interno laccato colorato opaco in tonalità con il colore del vetro. Laccatura opaca o lucida effettuata con vernice poliuretanica.
Realizzate anche in vetro trasparente o satinato fumé temperato con telaio e maniglia integrata in alluminio.
Specifiche Tecniche e Dotazioni
Fianchi e divisione: spessore cm 2,5. Per i fianchi bordo in ABS per materici e laccati, in legno per ante impiallacciate. Per le divisioni, bordo in ABS in tinta agli interni. Completi di piedini di regolazione inseriti nello spessore e regolabili cm 1,2.
Coperchio e fondo: spessore cm 3,5. Bordo in ABS in tinta con gli interni.
Schiena: spessore cm 0,8.
Ripiani lineari: spessore cm 3,5. Bordo in ABS in tinta con gli interni.

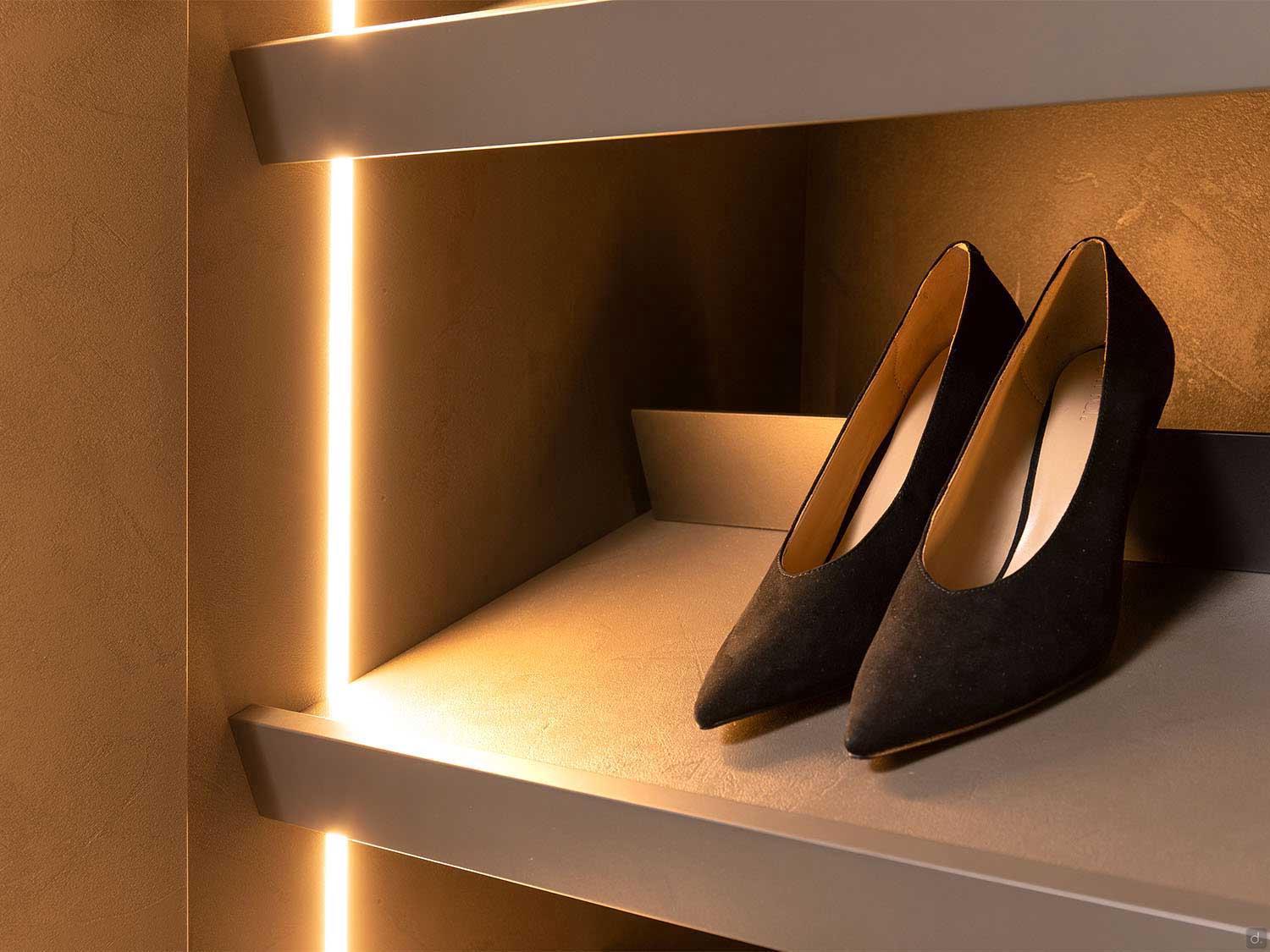

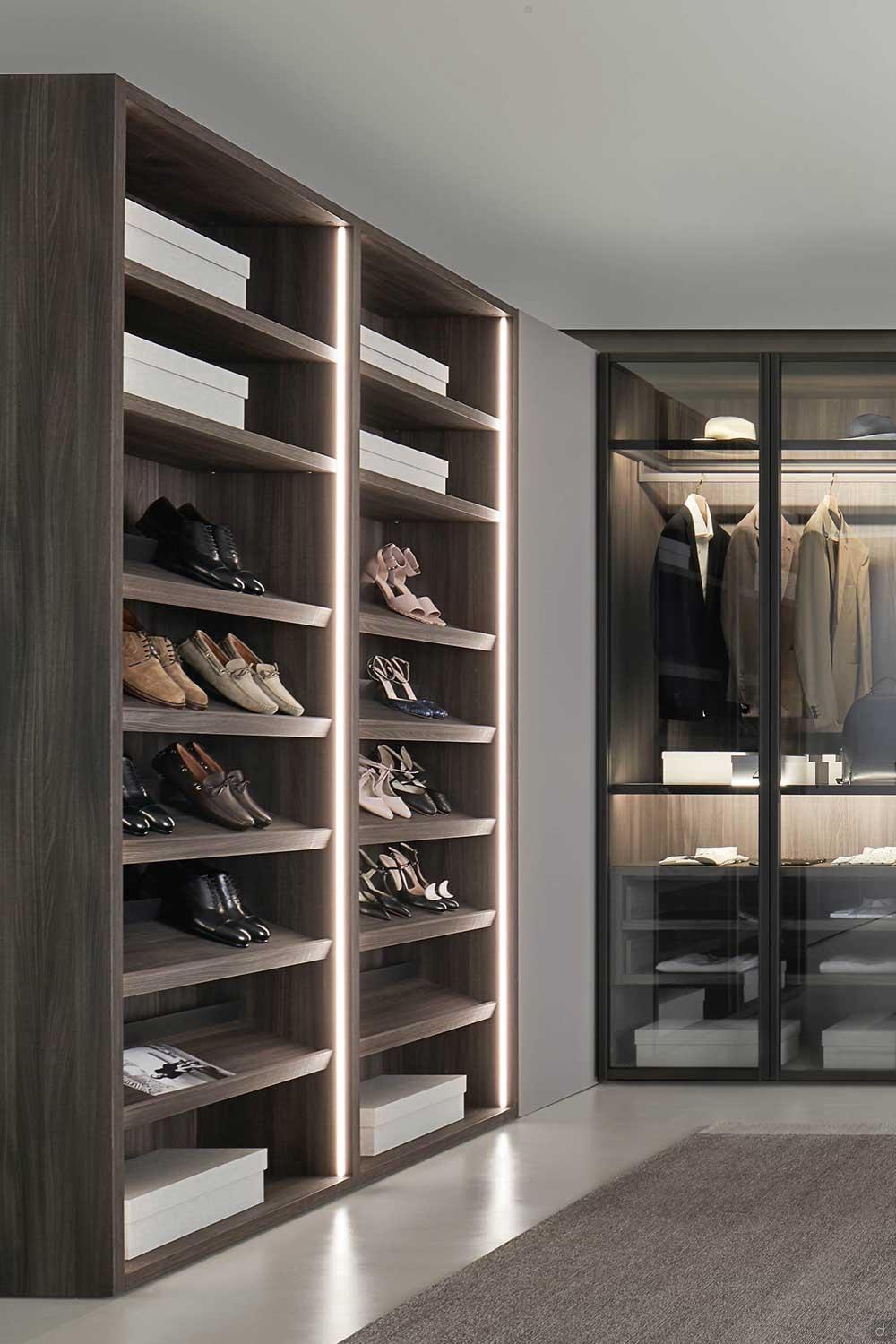

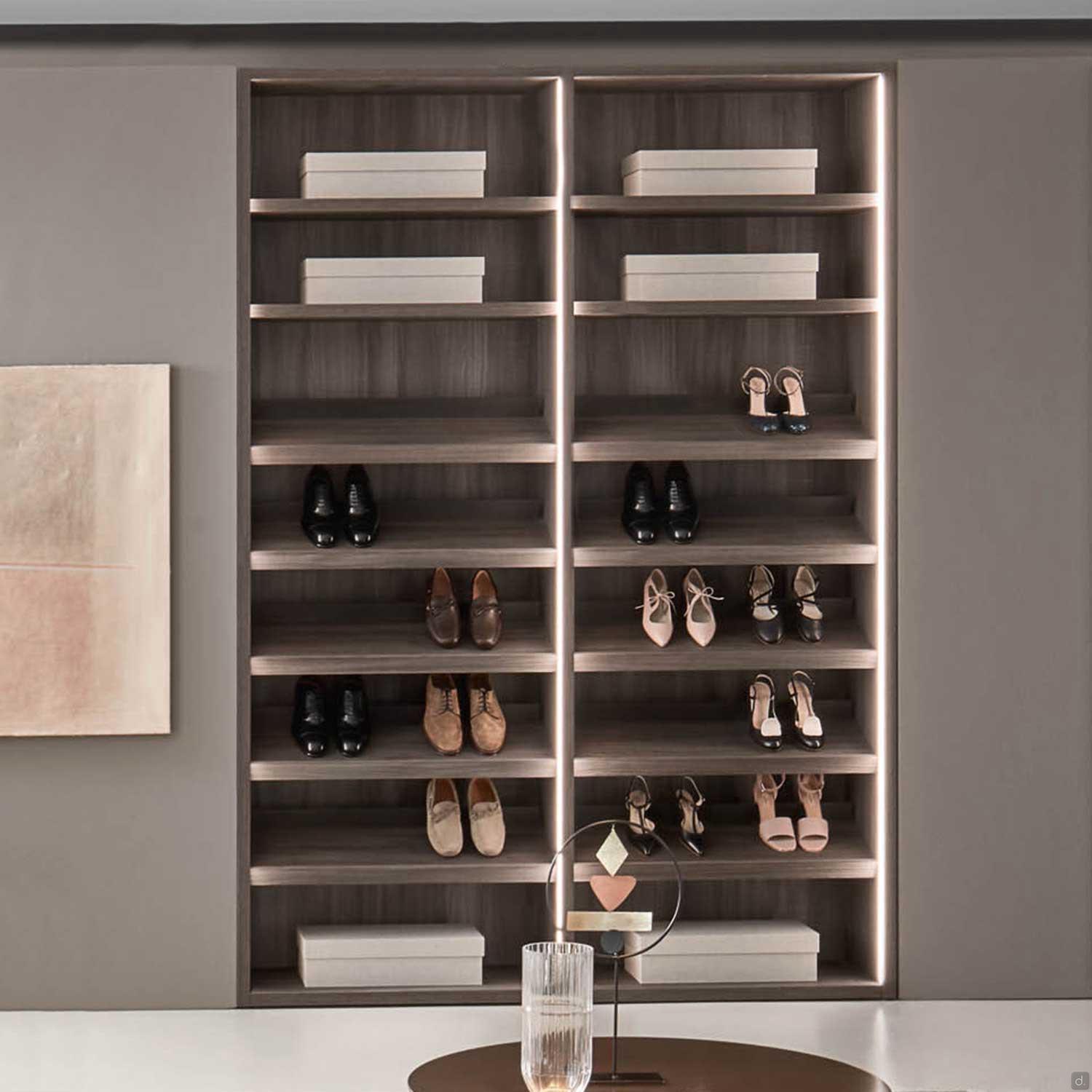

Ripiani inclinati portascarpe: spessore cm 3,5. Battitacco in metallo verniciato piombo, brown o palladio.

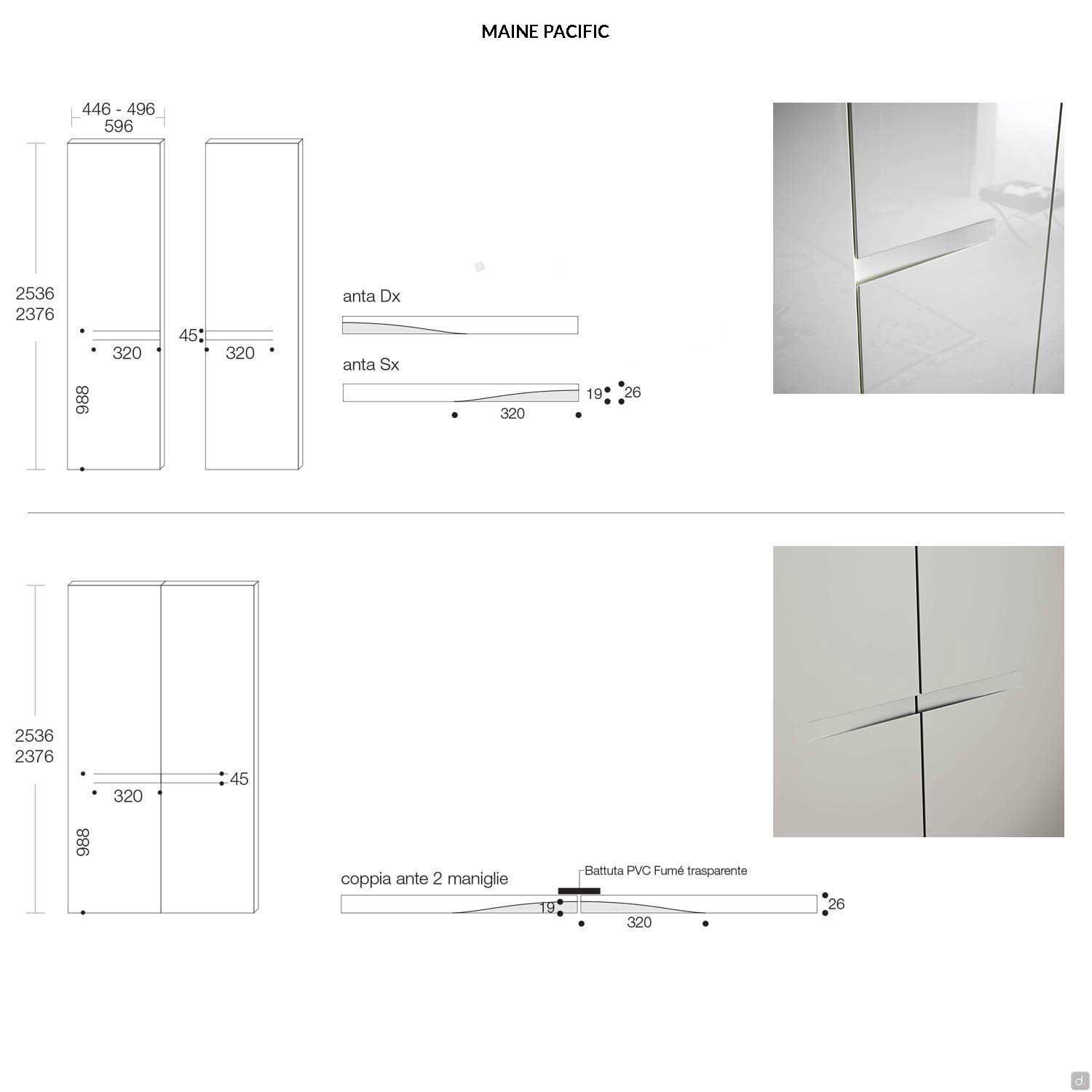

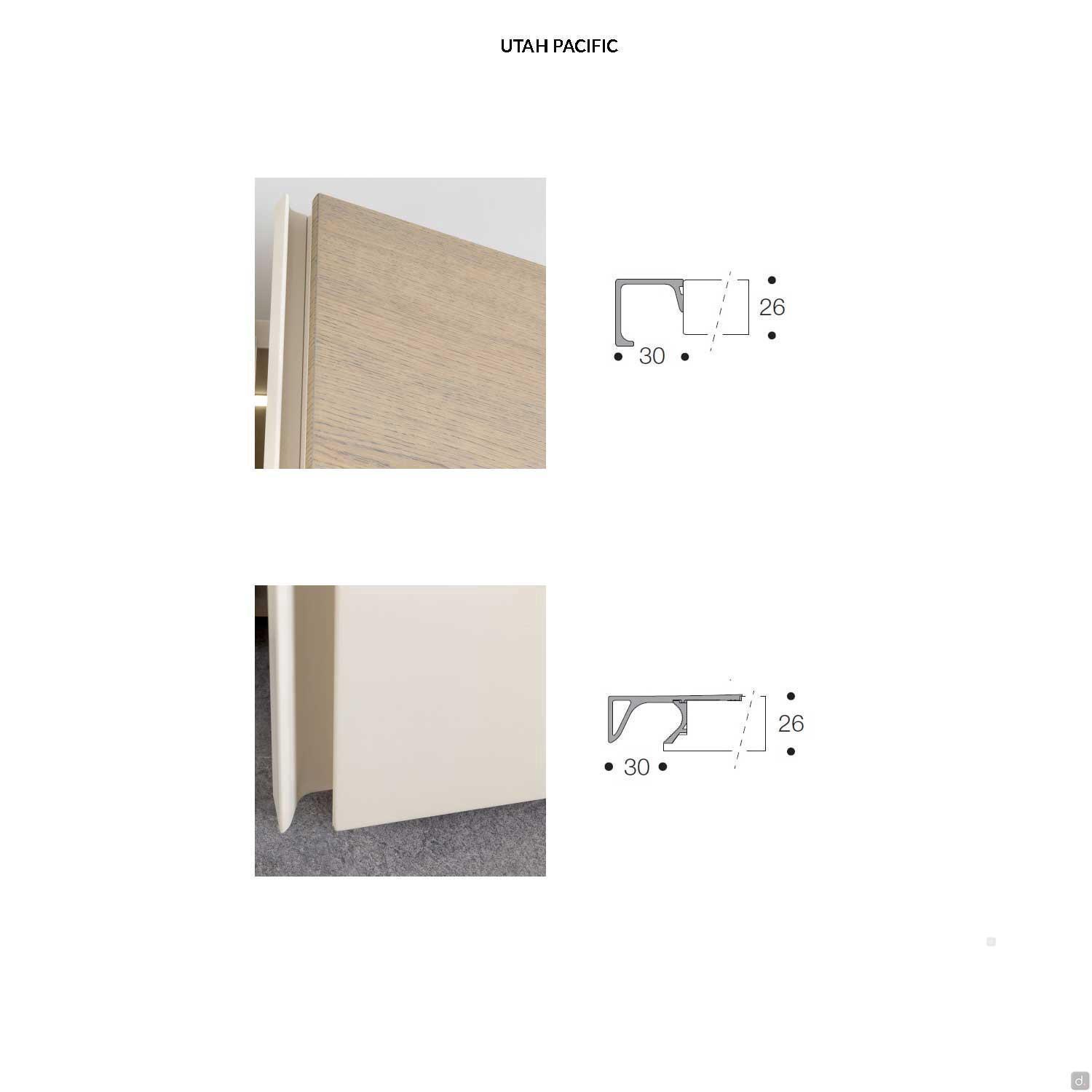

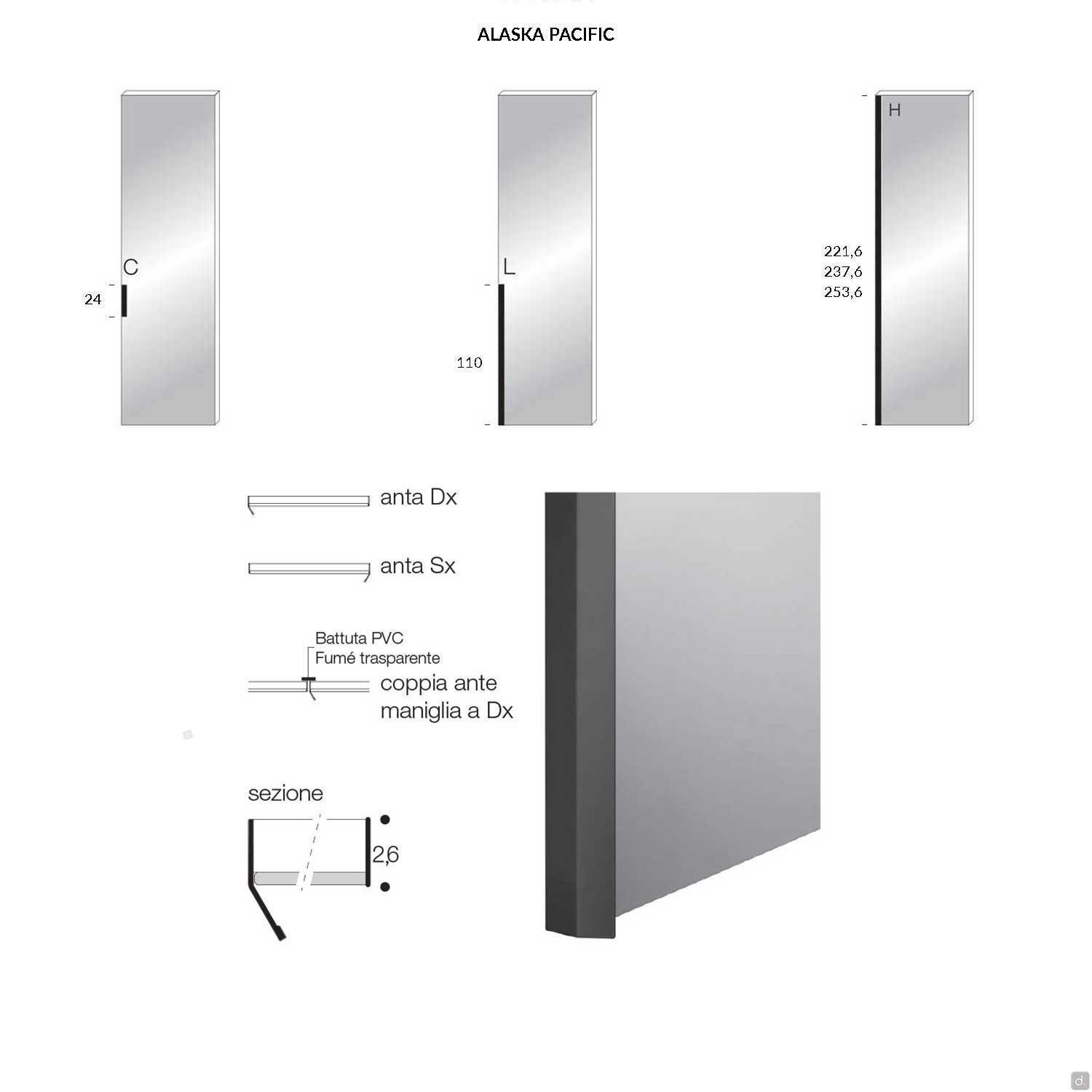

Anta: spessore cm 2,6. Bordo in ABS in tinta all'anta per materici e laccati, in legno per ante impiallacciate. Vetro fumè trasparente o satinato (mm sp.4) con telaio in metallo laccato opaco brown o piombo. La maniglia viene sempre posizionata sull'anta destra; in caso di coppia di ante, l'anta sinistra è provvista di profili di battuta in pvc colore fumé trasparente (metallo in tinta al telaio per anta Virginia).
Cerniere: anta provvista di cerniere con chiusura ammortizzata ad apertura 94°, integrate nello spessore del coperchio e del fondo del modulo armadio. Per le ante di altezza cm 239,6, 255,6 e 287,6 vengono montate 6 cerniere mentre per ante di altezza cm 223,6 vengono montate 4 cerniere.

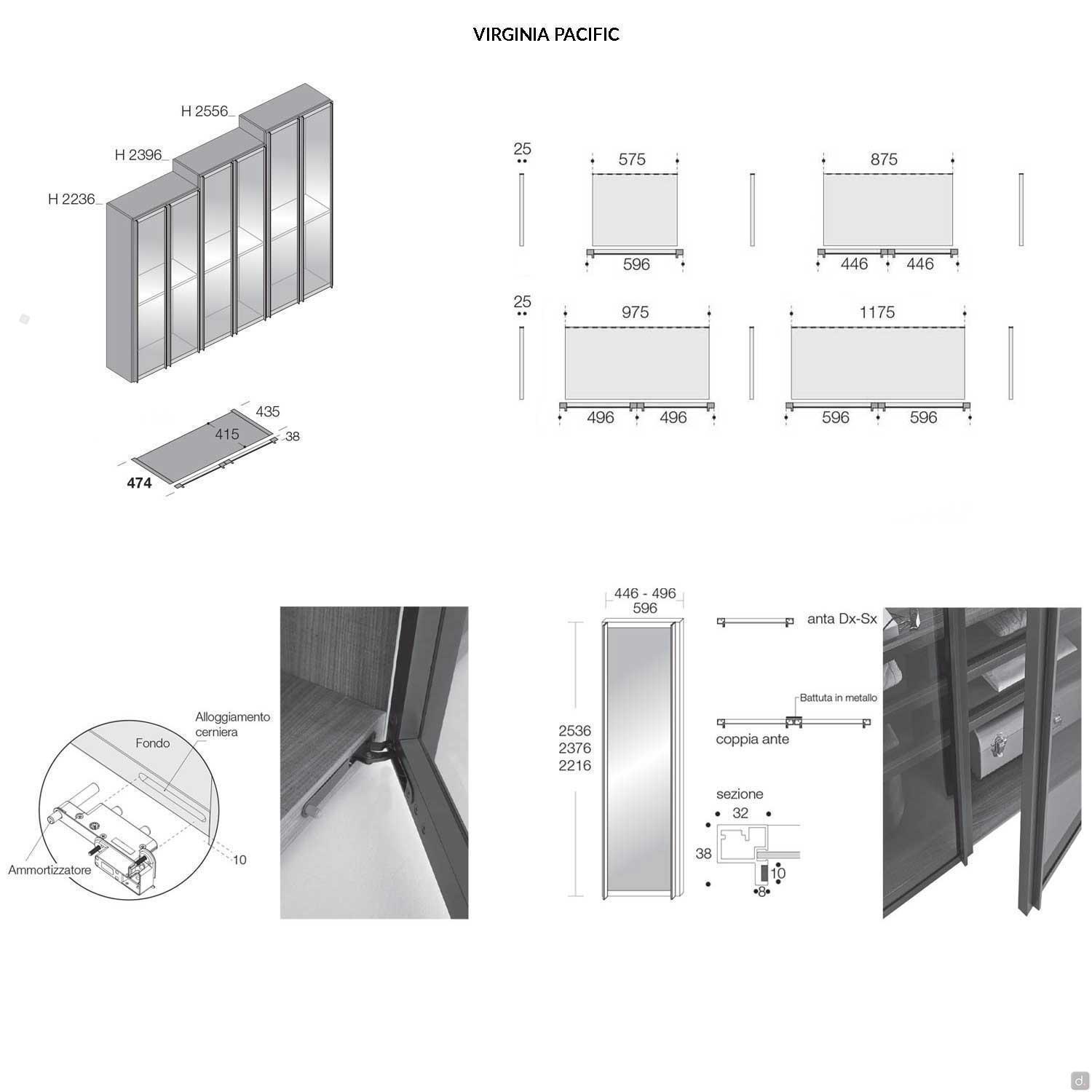

Le cerniere dell'anta Virginia non sono in vista ed evitano lavorazioni sui fianchi degli armadi senza imperdire il posizionamento di ripiani. Sono dotate di molla di richiamo e di ammortizzatore, regolabili nelle 3 direzioni: altezza, larghezza e profondità.

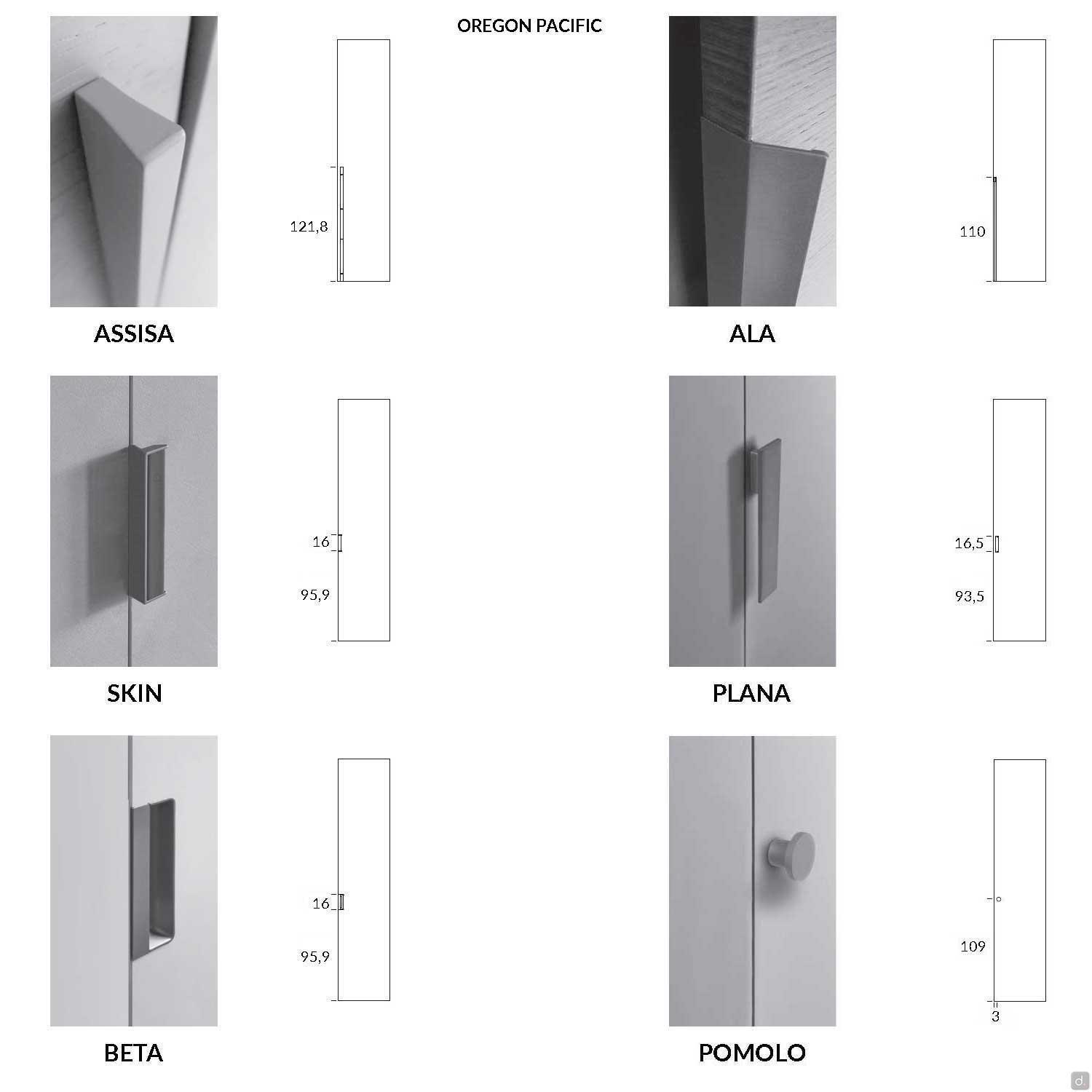

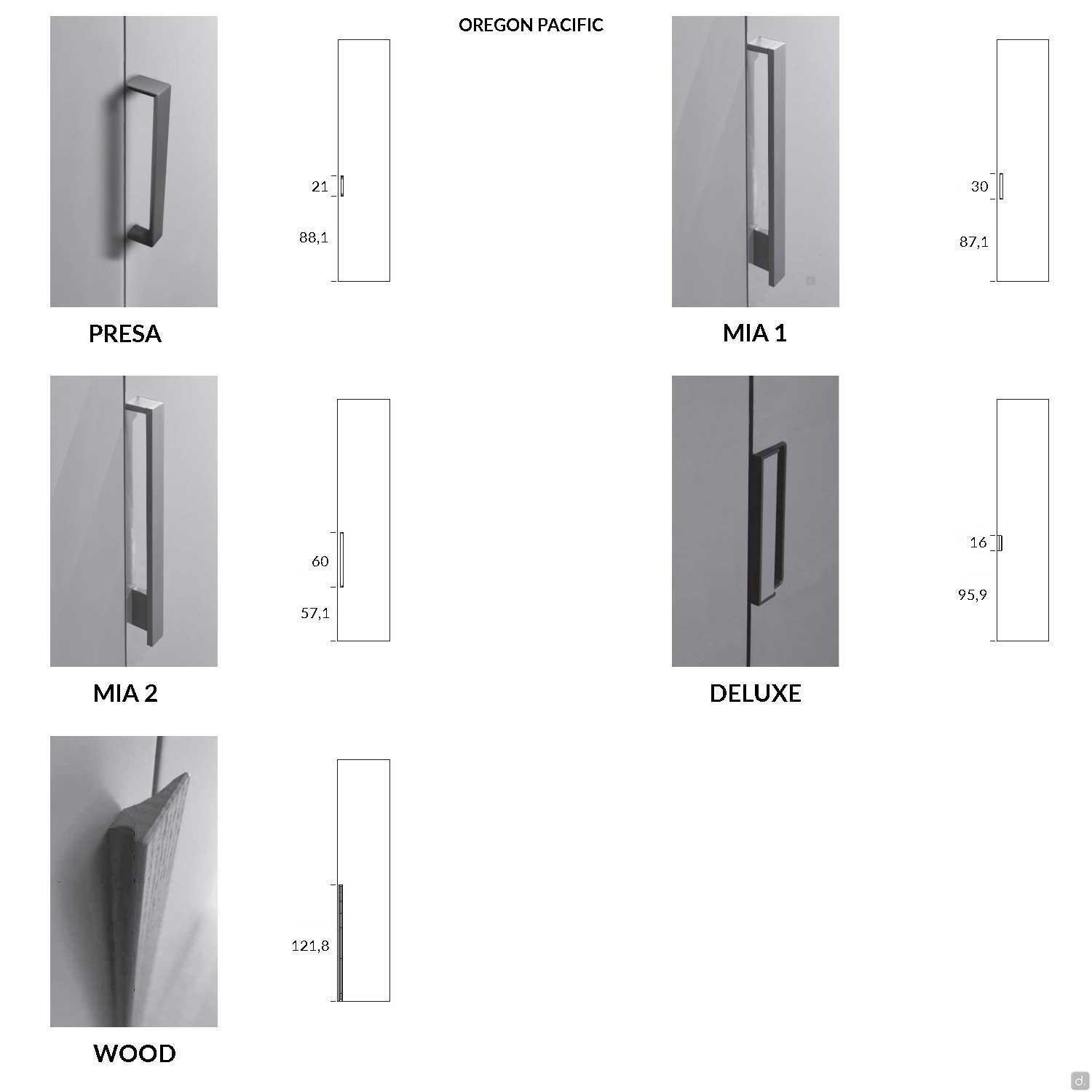

Maniglie (anta Oregon):
- Assisa: cm h.121,8, in metallo laccato opaco
- Ala: cm h.110, in metallo laccato opaco

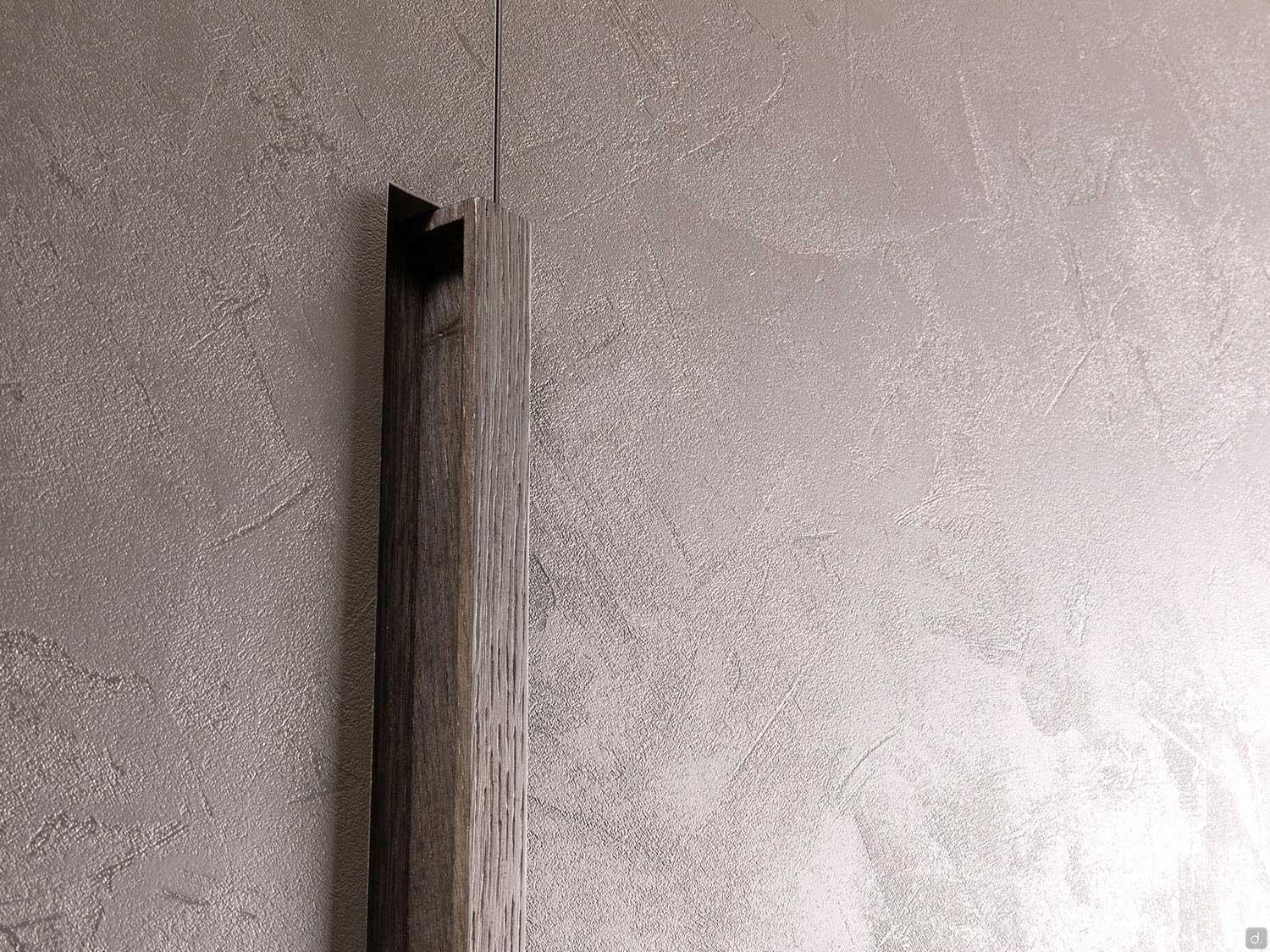

- Wood: cm h.121,8, in massello di frassino tinto
- Mia 1: cm h.30, in metallo laccato opaco
- Mia 2: cm h.60, in metallo laccato opaco
- Plana: cm h.16,5, posizionata a cm 93,5 dal bordo inferiore dell'anta, in metallo laccato opaco
- Presa: cm h.16,6, posizionata a cm 88,1 dal bordo inferiore dell'anta, in metallo laccato opaco
- Skin: cm h.16, posizionata a cm 95,9 dal bordo inferiore dell'anta, in metallo laccato opaco
- Beta: cm h.16, posizionata a cm 95,9 dal bordo inferiore dell'anta, in metallo laccato opaco
- Deluxe: cm h.16, posizionata a cm 95,9 dal bordo inferiore dell'anta, in metallo laccato opaco con impugnatura in similpelle
- Pomolo: cm Ø 2,5, posizionata a cm 109 dal bordo inferiore dell'anta, in metallo laccato opaco

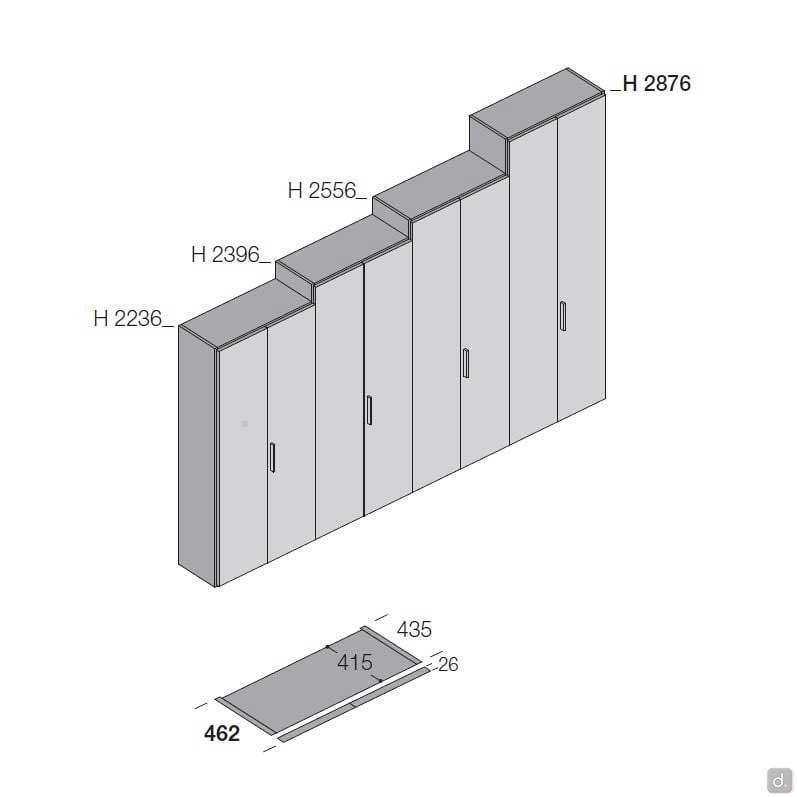

Altezza utile interna:
- per armadio cm h.223,6: cm 216,6
- per armadio cm h.239,6: cm 232,6
- per armadio cm h.255,6: cm 248,6
- per armadio cm h.287,6: cm 280,6
Optional

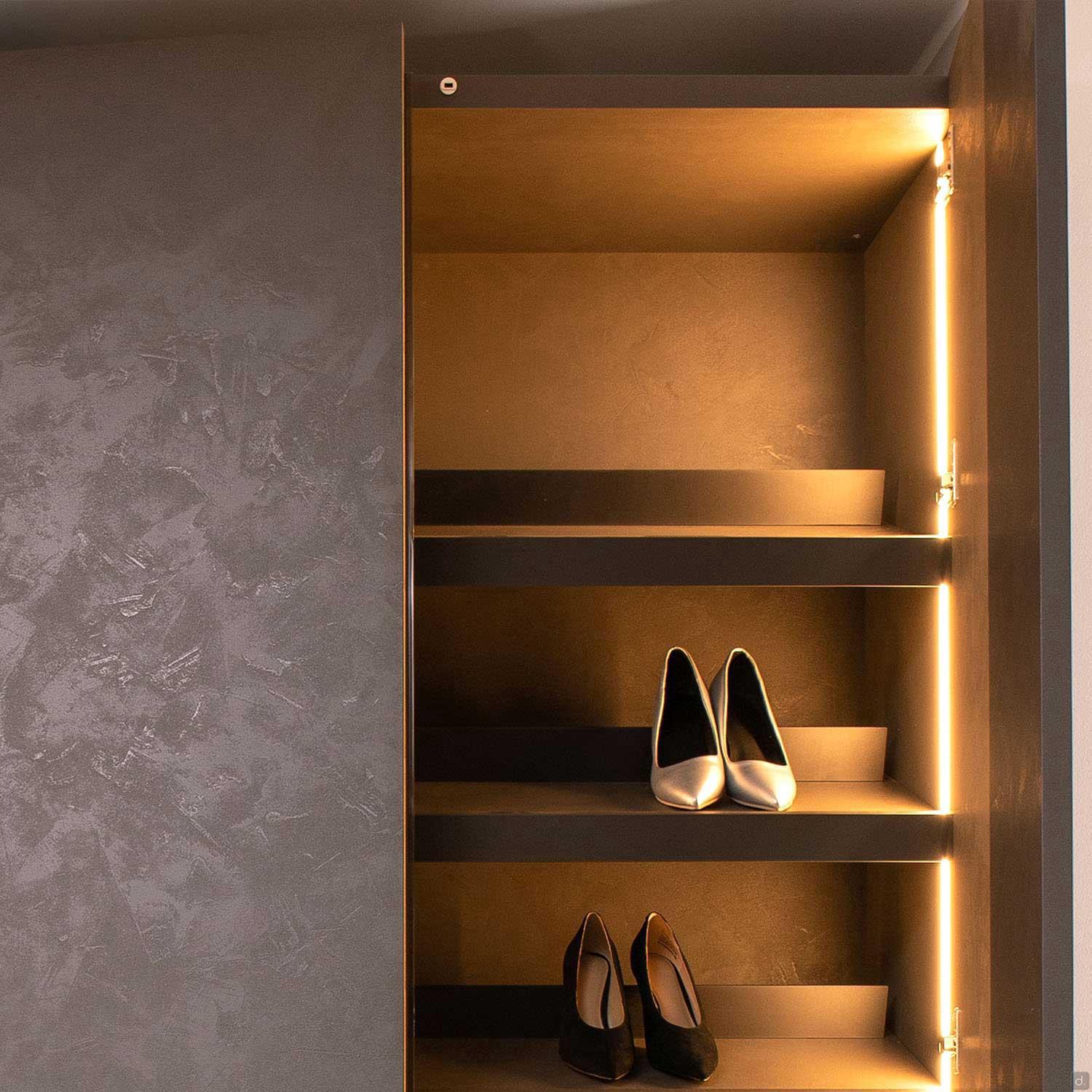

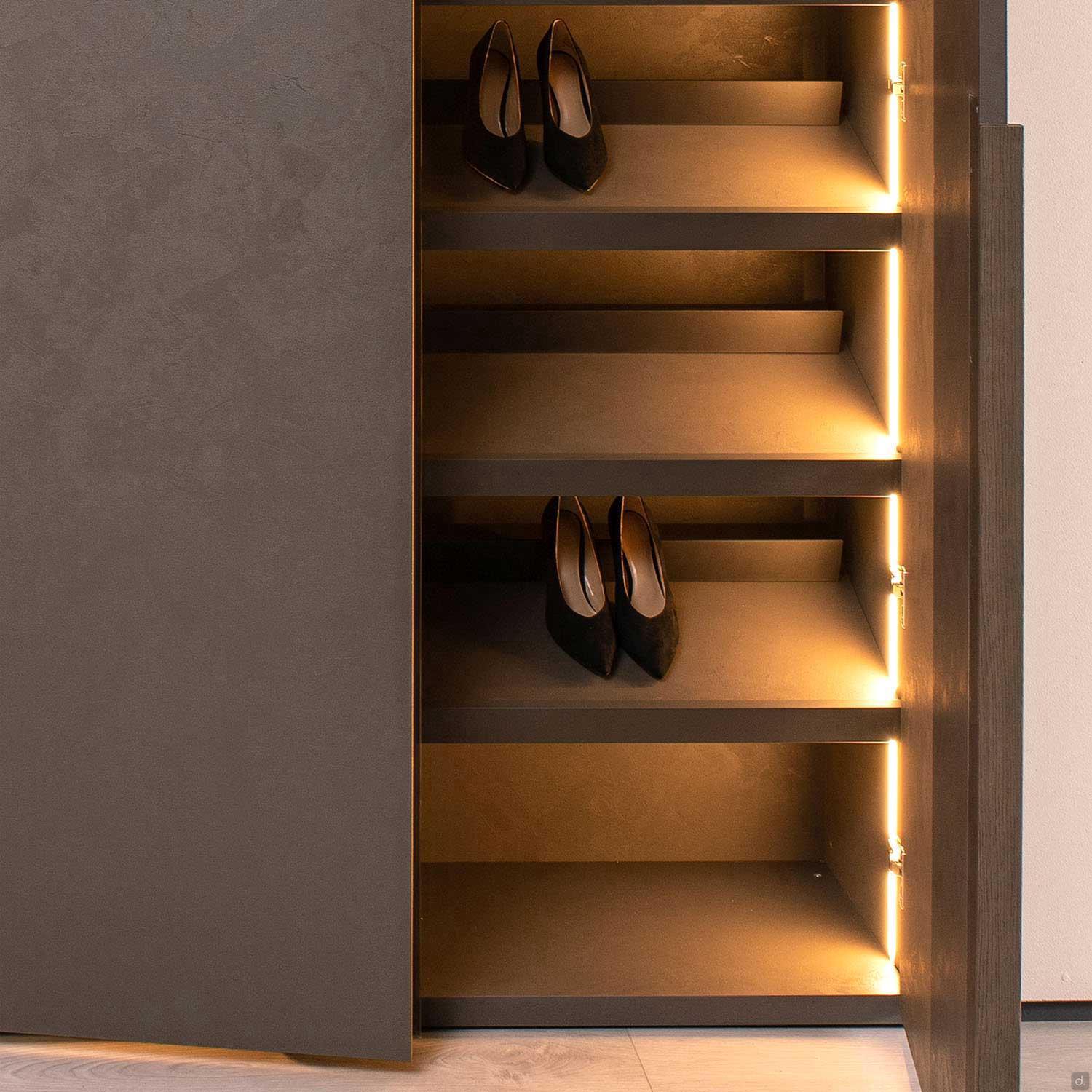

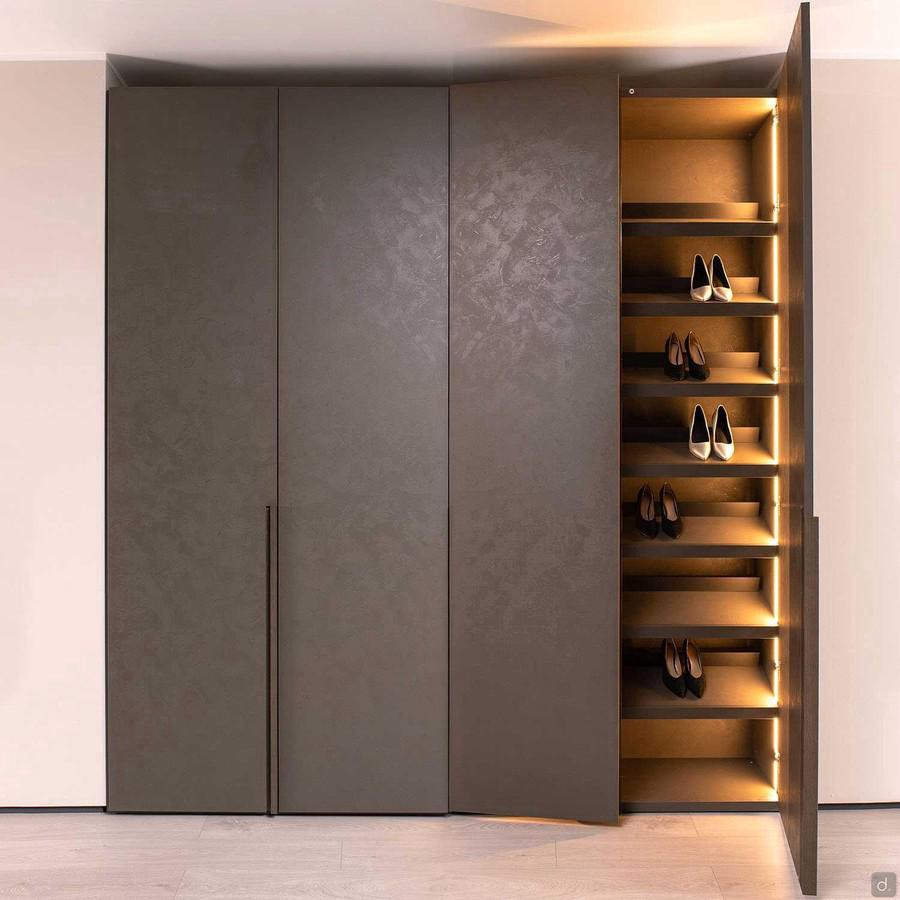

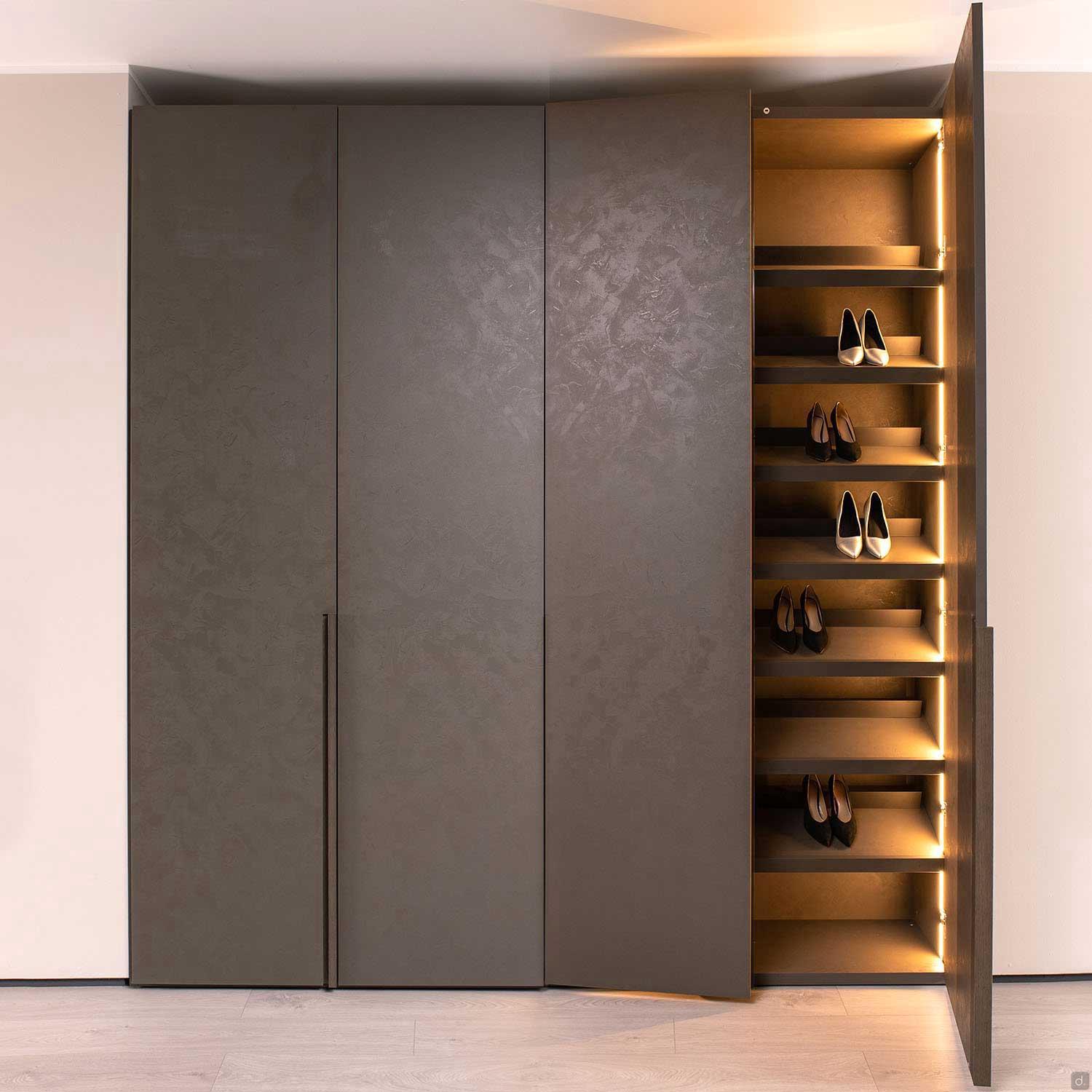

barre led: l'accensione avviene tramite sensore di movimento, che si aziona all'apertura delle ante ed è montato sul coperchio. Nelle barre verticali il cavo esce direttamente sopra il coperchio. Gli alimentatori, posizionati sui coperchi, sono dotati di cavi lunghi 5 metri per facilitare i collegamenti. La potenza delle barre LED verticali è:
- 24 W per armadio cm h.223,6
- 26 W per armadio cm h.239,6
- 28 W per armadio cm h.255,6
- 31 W per armadio cm h.287,6
kit telecomando (opzionale): kit con ricevitore necessario per accensione a radiofrequenza, supporta alimentatori per luci led fino ad un max di 300 W. Può essere utilizzato su tutti i sistemi di illuminazione anteponendo il kit con ricevitore all'alimentatore (in caso di utilizzo di più alimentatori munirsi di ciabatta multipresa).
Foratura Fianchi

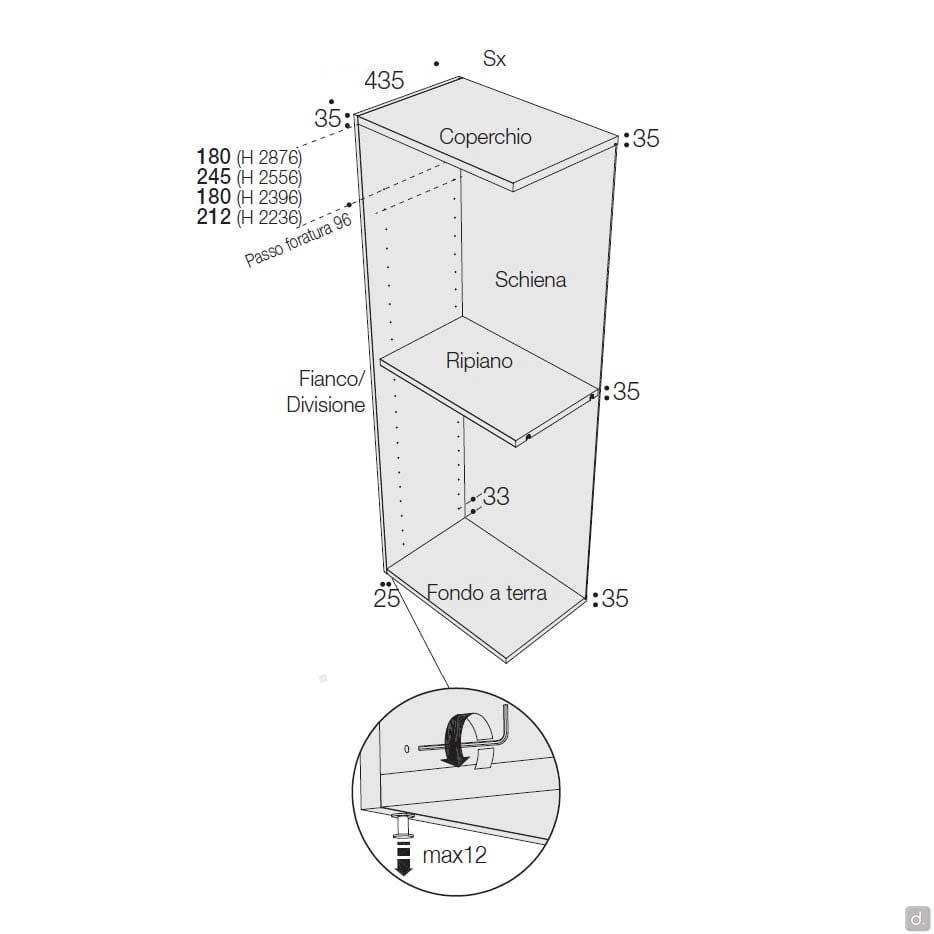

Fianchi e divisioni prevedono forature fisse mediamente ogni cm 9,6. Per le dimensioni dettagliate si consiglia di prendere visione dello schema dedicato nella galleria Immagini.
Consigli per il Montaggio
Per il montaggio della scocca sono necessari:
- in larghezza cm 3,5
- in altezza cm 2 (cm 5 in caso di inserimento di barre led per il posizionamento dell'alimentatore sul coperchio).
Negli armadi cm p.46,2 almeno 2 vani vengono forniti di serie di un aggancio antiribaltamento da fissare a muro. La piastrina antiribaltamento da fissare a parete è provvista di distanziali che ne permettono l'utilizzo anche in presenza di battiscopa con uno spessore massimo di 15 mm.
