Specifiche Materiali
Ante, fianchi, divisioni, coperchio, fondo, schiene, ripiani interni: realizzati con pannelli in particelle di legno classe E1 a bassa emissione di formaldeide.
N.B. I nobilitati effetto legno, polimerico barrè e materico Metal Smoke / materico Gurè hanno il senso vena sempre verticale. In questi casi, in presenza di ante stagionali, non è prevista la continuità di vena tra le ante inferiori e quelle superiori.
Specifiche Tecniche e Dotazioni
Fianchi e divisioni: spessore cm 2,2. Dotati di piedini livellatori inseriti nello spessore (cm 0,5 scarico, da aggiungere all'altezza complessiva dell'armadio) e regolabili cm 1 dall'interno.
Coperchio: spessore cm 2,2 completo di giunzioni per il fissaggio, in tinta agli Interni.
Fondo: spessore cm 3,5 completo di giunzioni per il fissaggio, in tinta agli Interni.
Schiene: spessore cm 0,8 in tinta agli Interni.
Ripiani interni: spessore cm 3,5 completi di giunzioni per il fissaggio, in tinta agli Interni.
Ante: spessore cm 2,2. Nei moduli a due ante battenti di norma viene installata un'unica maniglia sull'anta destra: l'anta sinistra è invece dotata di parapolvere di battuta in pvc.
Cerniere: in metallo verniciato titanio con apertura a 110° e provviste di meccanismo per la chiusura assistita ammortizzata (ad eccezione delle ante con push-pull che invece non lo prevedono). Le ante sono dotate di n.4 cerniere fino a cm 229,5 di altezza, n.5 cerniere per le altezze superiori.

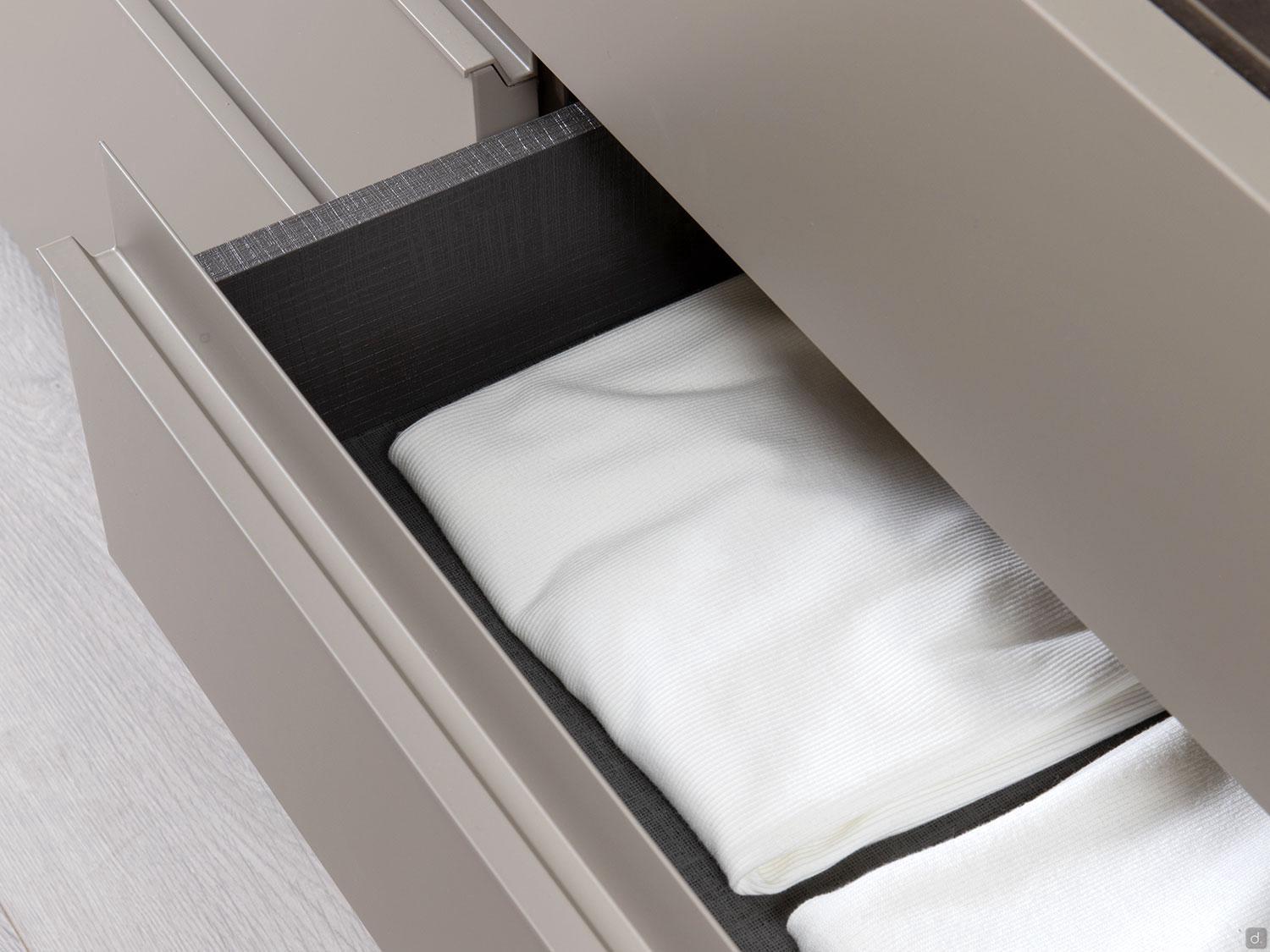

Cassetto: con frontale spessore cm 2,2 ed altezza cm 15,7, provvisto di guide a scomparsa ad estrazione totale dotate di meccanismo per la chiusura assistita ammortizzata. Dotato di maniglia o unghiatura orizzontale (il primo cassetto in prossimità delle ante non ha l'unghiatura ma una maniglia incassata nella parte inferiore) in metallo verniciato bianco, moka shine, nickel o laccato opaco. Sponde e fondo cassetto sono sempre in nobilitato grigio lino.
Cestone: con frontale spessore cm 2,2 ed altezza cm 31,7, provvisto di guide a scomparsa ad estrazione totale dotate di meccanismo per la chiusura assistita ammortizzata. Dotato di maniglia o unghiatura orizzontale in metallo verniciato bianco, moka shine, nickel o laccato opaco. Sponde e fondo cestone sono sempre in nobilitato grigio lino.

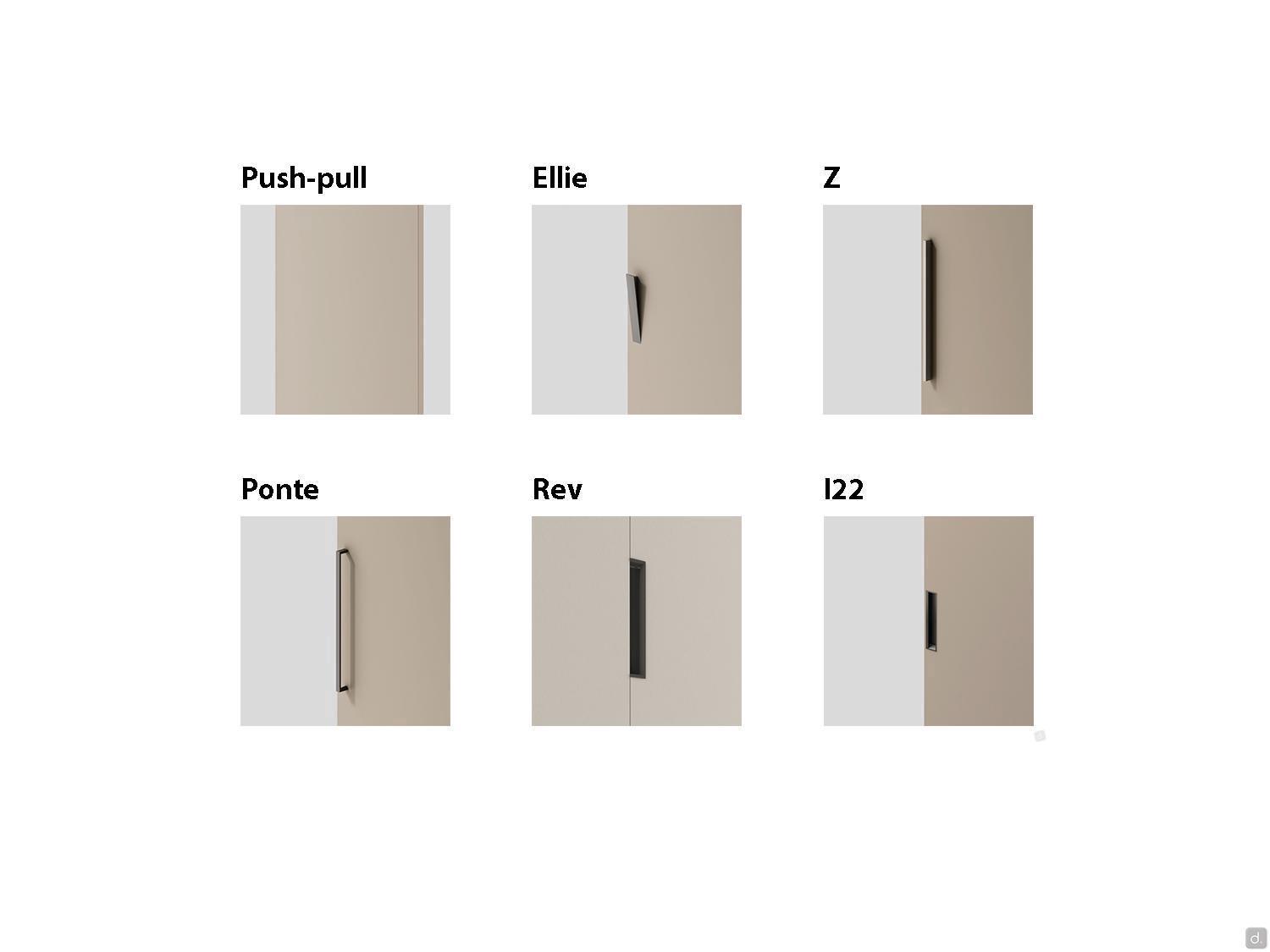

Maniglie:
- push-pull: posizionato all'altezza standard del ripiano in dotazione, che in caso di anta Focus con apertura tramite push-pull è fisso all'altezza 111,8 cm, non spostabile.
- Ellie: cm 14,8 p.2,2 h.2,5. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Z: cm 31,3 p.1,8 h. 0,9. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Ponte: cm 32,6 p.2,7 h.1,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- Rev: cm 3,2 h.19,1. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
- I22: cm 4,2 p.1,5 h.19,2. Finitura in metallo verniciato bianco, moka shine, nickel o laccato opaco.
Foratura Fianchi

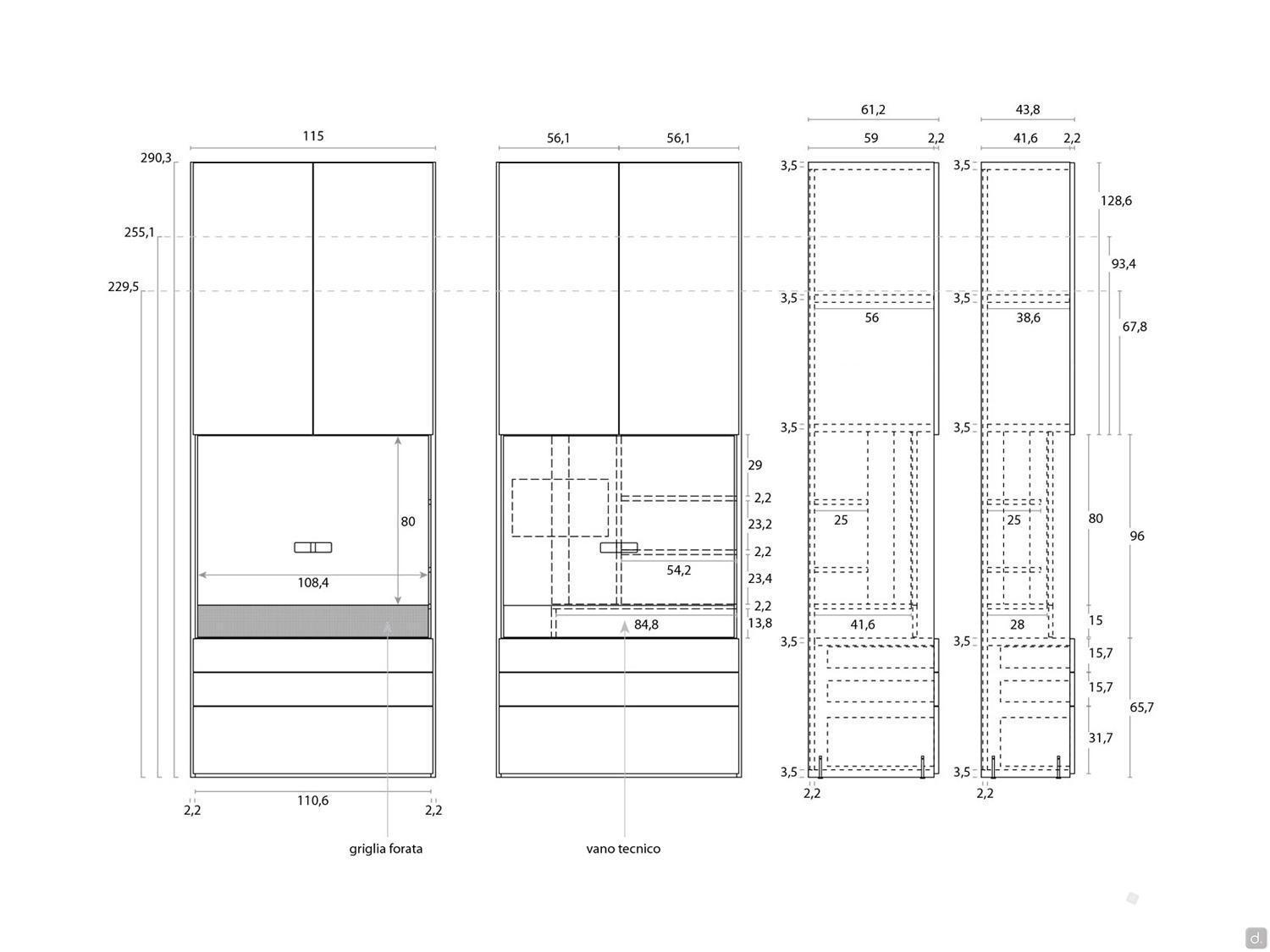

Fianchi e divisioni prevedono forature fisse mediamente ogni cm 16. Per le dimensioni dettagliate si consiglia di prendere visione dello schema dedicato nella galleria Immagini.
Consigli per il Montaggio
Per il montaggio della scocca sono necessari:
- in larghezza cm 4
- in altezza cm 2,5 (cm 0,5 per i piedini livellatori in posizione scarica + cm 2 per il montaggio). Nel caso in cui venga montato l'impianto luce diventano cm 3,5.
Per motivi di sicurezza è obbligatorio il fissaggio dell'armadio cm
p.43,8 alla parete o sul retro di un altro armadio quando è posizionato a centro
stanza.
