Specifiche Materiali
Fianchi, divisioni, coperchio, fondo, schiene: realizzati con pannelli di particelle di legno classe E1 a bassa emissione di formaldeide.
Ante: realizzate con pannelli di particelle di legno nobilitato classe E1 a bassa emissione di formaldeide con carta melaminica di spessore cm 2,1 + 0,4 di spessore del vetro, interno laccato colorato opaco in tonalità con il colore del vetro.
Specifiche Tecniche e Dotazioni
Fianchi e divisioni: spessore cm 2,5. Per i fianchi, bordo in ABS per laccati, in legno per impiallacciati. Per le divisioni, bordo in ABS in tinta agli interni. Completi di piedini di regolazione inseriti nello spessore e regolabili cm 1,2.
Coperchio e fondo: spessore cm 3,5. Bordo in ABS in tinta con gli interni.
Schiene: spessore cm 0,8.
Ripiani interni: spessore cm 3,5. Bordo in ABS in tinta con gli interni.
Tubi appendiabiti: a sezione rettangolare cm 3 x 1, in metallo verniciato Piombo (per interni in loto natura, tramato lino o olmo medio), Brown (per interni in loto tortora, loto terra, olmo scuro o econoce), Palladio (per interni in sketch sabbia, roccia e tabacco).

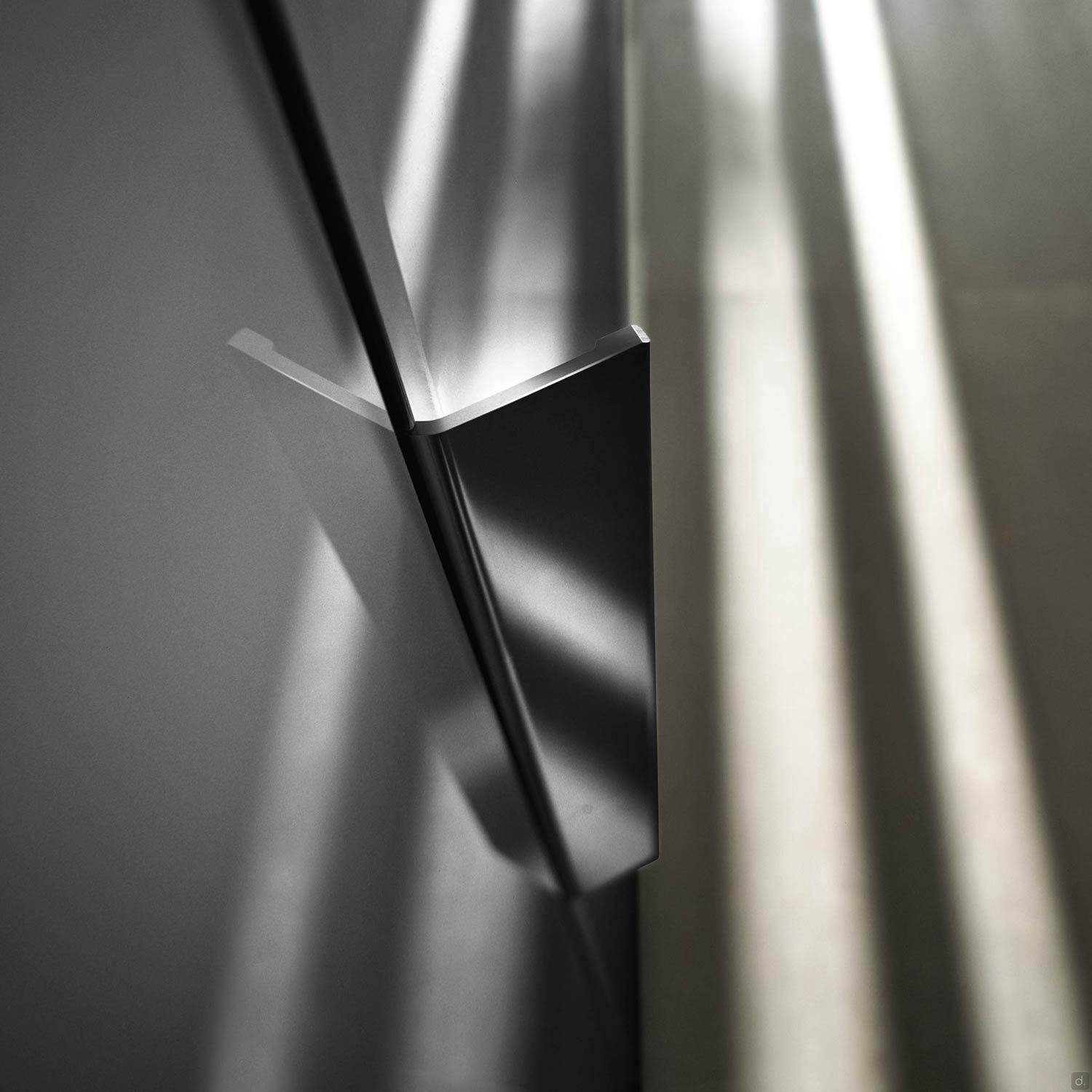

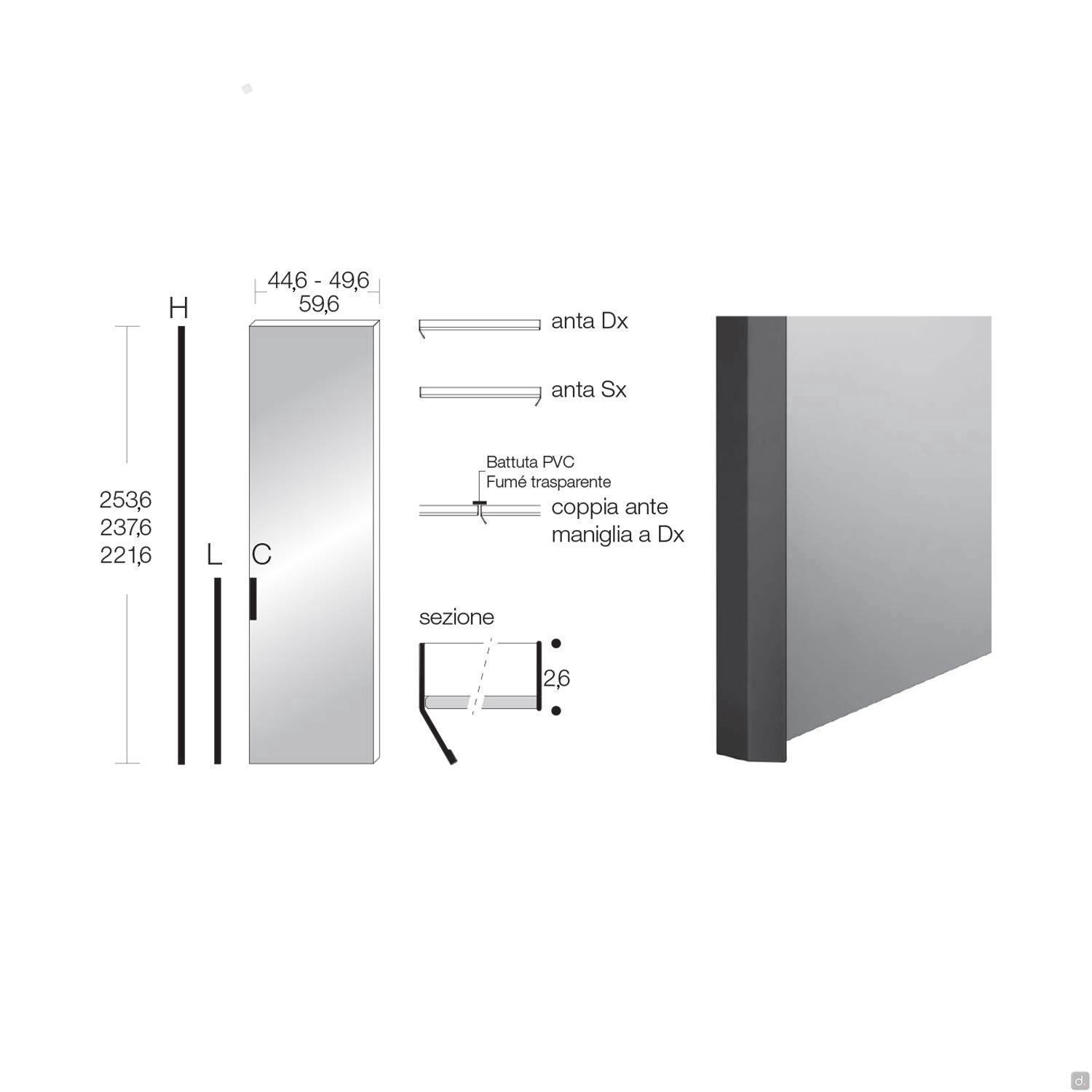

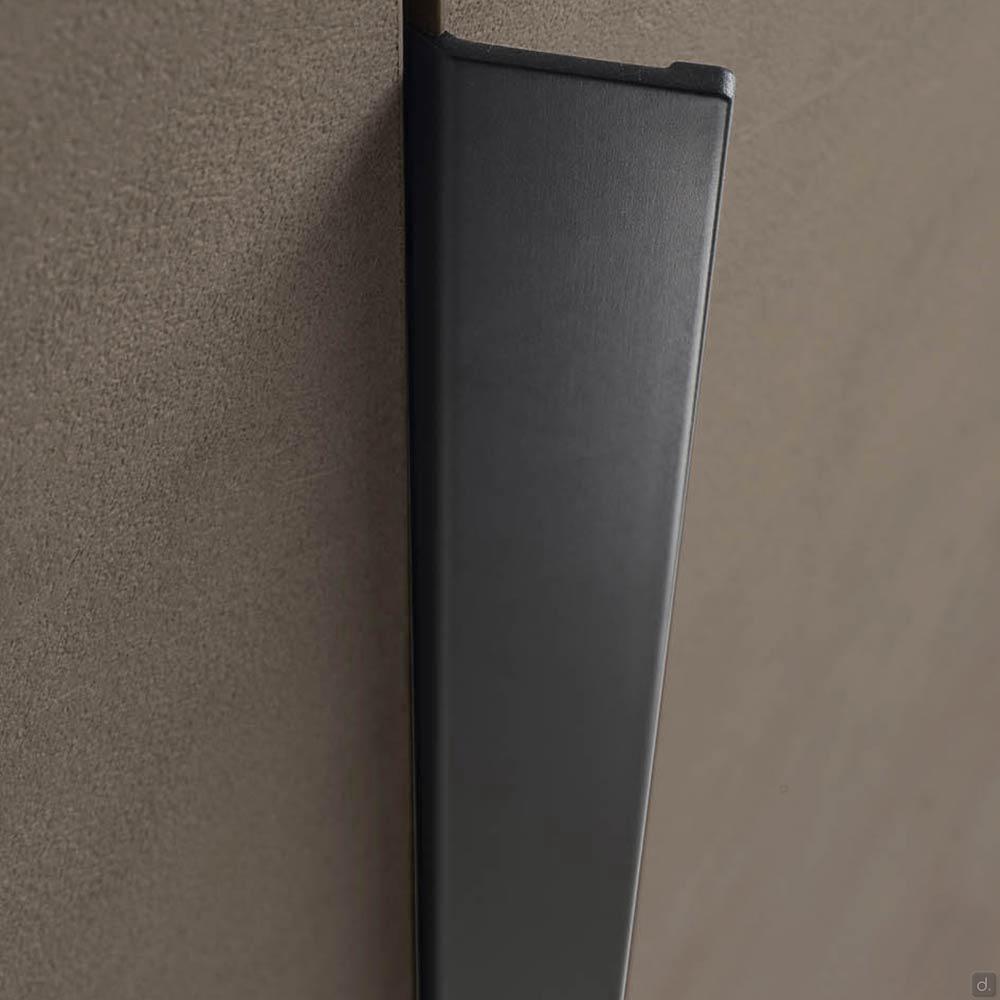

Ante: spessore cm 2,6. In caso di coppia di ante, la maniglia viene sempre posizionata sull'anta destra; l'anta sinistra è invece provvista di profili di battuta in pvc colore fumé trasparente. Ogni anta è provvista di cerniere con chiusura ammortizzata ad apertura 94°; nel modulo da cm 35 il rallentatore viene montato a parte sul coperchio. Per le ante di altezza cm 239,6 e 255,6 vengono montate 6 cerniere mentre per ante di altezza cm 223,6 vengono montate 4 cerniere.
Altezza utile interna:
- per armadio cm h.223,6: cm 216,6
- per armadio cm h.239,6: cm 232,6
- per armadio cm h.255,6: cm 248,6

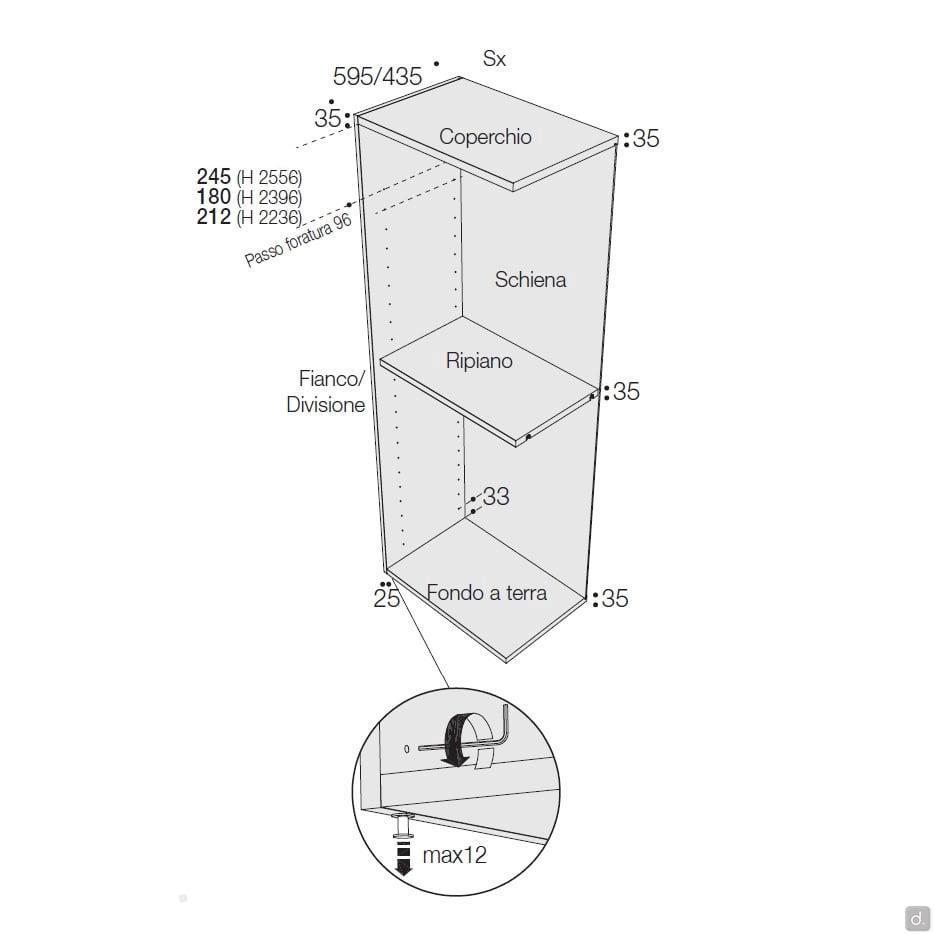

Foratura Fianchi
Fianchi e divisioni prevedono forature fisse mediamente ogni cm 9,6. Per le dimensioni dettagliate si consiglia di prendere visione dello schema dedicato nella galleria Immagini.
Consigli per il Montaggio
Per il montaggio della scocca sono necessari:
- in larghezza cm 3,5
- in altezza cm 2 (cm 5 in caso di inserimento di barre led per il posizionamento dell'alimentatore sul coperchio)

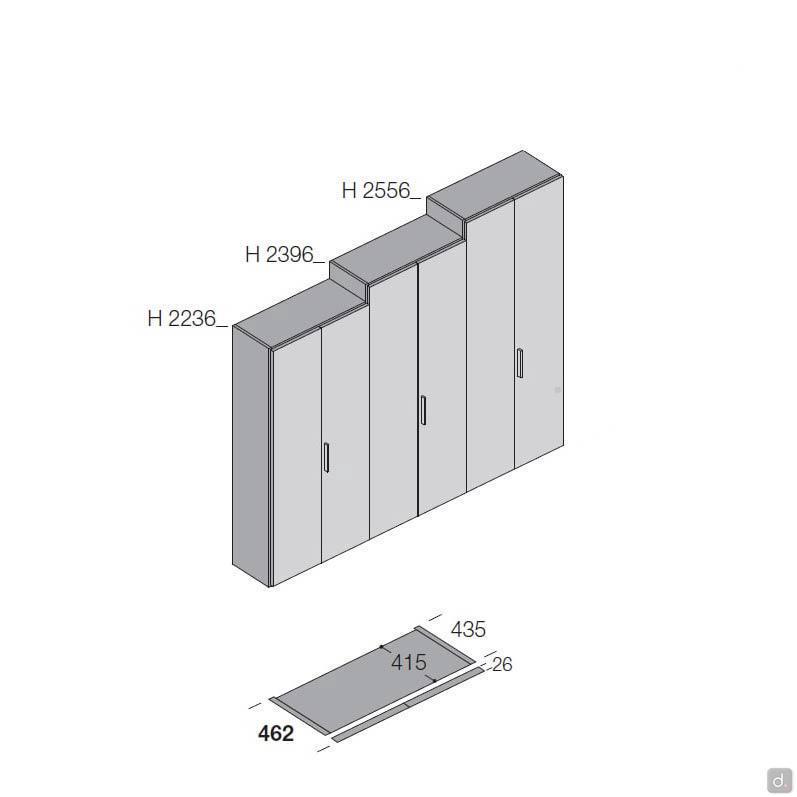

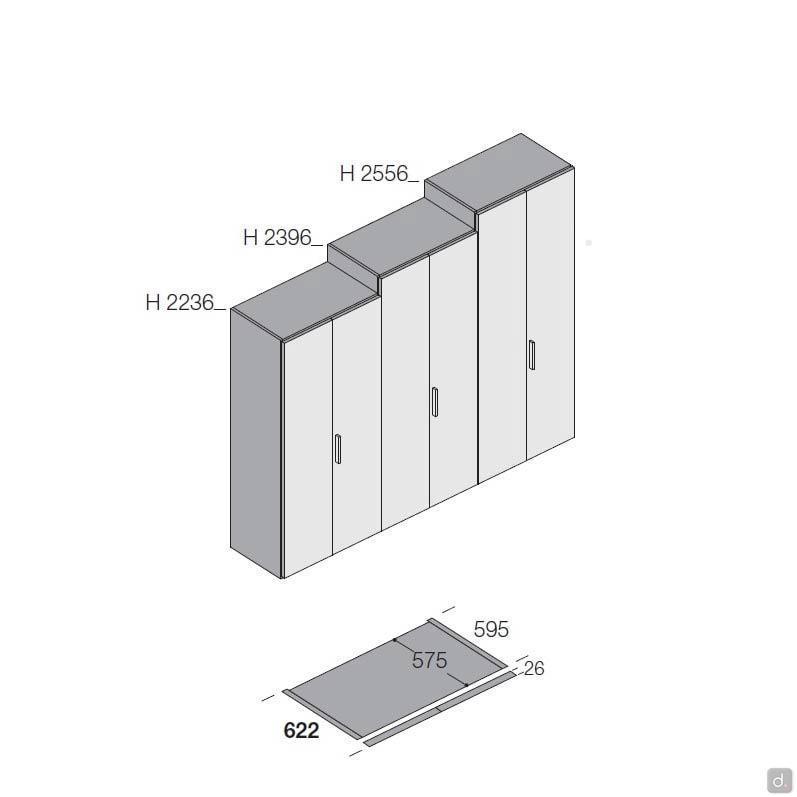

Negli armadi cm p.46,2 almeno 2 vani vengono forniti di serie di un aggancio antiribaltamento da fissare a muro. Anche negli armadi cm p.62,2 almeno un vano viene fornito con gancio antiribaltamento da usare all'occorrenza. La piastrina antiribaltamento da fissare a parete è provvista di distanziali che ne permettono l'utilizzo anche in presenza di battiscopa con uno spessore massimo di 15 mm.
