Specifiche Materiali
Coperchio, fondo, schiena: realizzati con pannelli di particelle di legno classe E1 a bassa emissione di formaldeide.
Fianchi e Divisioni: realizzati con pannelli di particelle di legno classe E1 a bassa emissione di formaldeide oppure con telaio in alluminio verniciato a polveri epossidiche.
Anta: realizzata con pannello di particelle di legno classe E1 a bassa emissione di formaldeide (con finitura nobilitato materico), con pannello tamburato (con finitura laccata o legno impiallacciato), con carta melaminica di spessore cm 2,1 + 0,4 di spessore del pannello rivestito / vetro, interno laccato colorato opaco in tonalità con il colore del vetro. Laccatura opaca o lucida effettuata con vernice poliuretanica. Realizzate anche in vetro temperato con telaio e maniglia integrata in alluminio.
Specifiche Tecniche e Dotazioni
Fianco e divisione: spessore cm 2,5.
- versione Pannello:
fianco con bordo in ABS per materici e laccati, in legno per ante impiallacciate. Per le divisioni, bordo in ABS in tinta agli interni. Completi di piedini di regolazione inseriti nello spessore e regolabili cm 1,2.
- versione Telaio:
fianco in vetro fumè trasparente o satinato con telaio in metallo laccato opaco brown o piombo, divisioni con telaio in metallo laccato opaco brown o piombo. Completi di piedini di regolazione inseriti nello spessore e regolabili cm 1,2.
Coperchio e fondo: spessore cm 3,5. Bordo in ABS in tinta con gli interni.
Schiena: spessore cm 0,8.
Ripiano interno angolare: spessore cm 3,5. Bordo in ABS in tinta con gli interni.
Tubi appendiabiti: a sezione rettangolare cm 3 x 1, in metallo verniciato Piombo (per interni in loto natura, tramato lino o olmo medio), Brown (per interni in loto tortora, loto terra, olmo scuro o econoce), Palladio (per interni in sketch sabbia, roccia e tabacco).
Anta: spessore cm 2,6. Bordo in ABS in tinta all'anta per materici e laccati, in legno per ante impiallacciate. Vetro fumè trasparente o satinato (mm sp.4) con telaio in metallo laccato opaco brown o piombo. La maniglia viene sempre posizionata sull'anta destra.

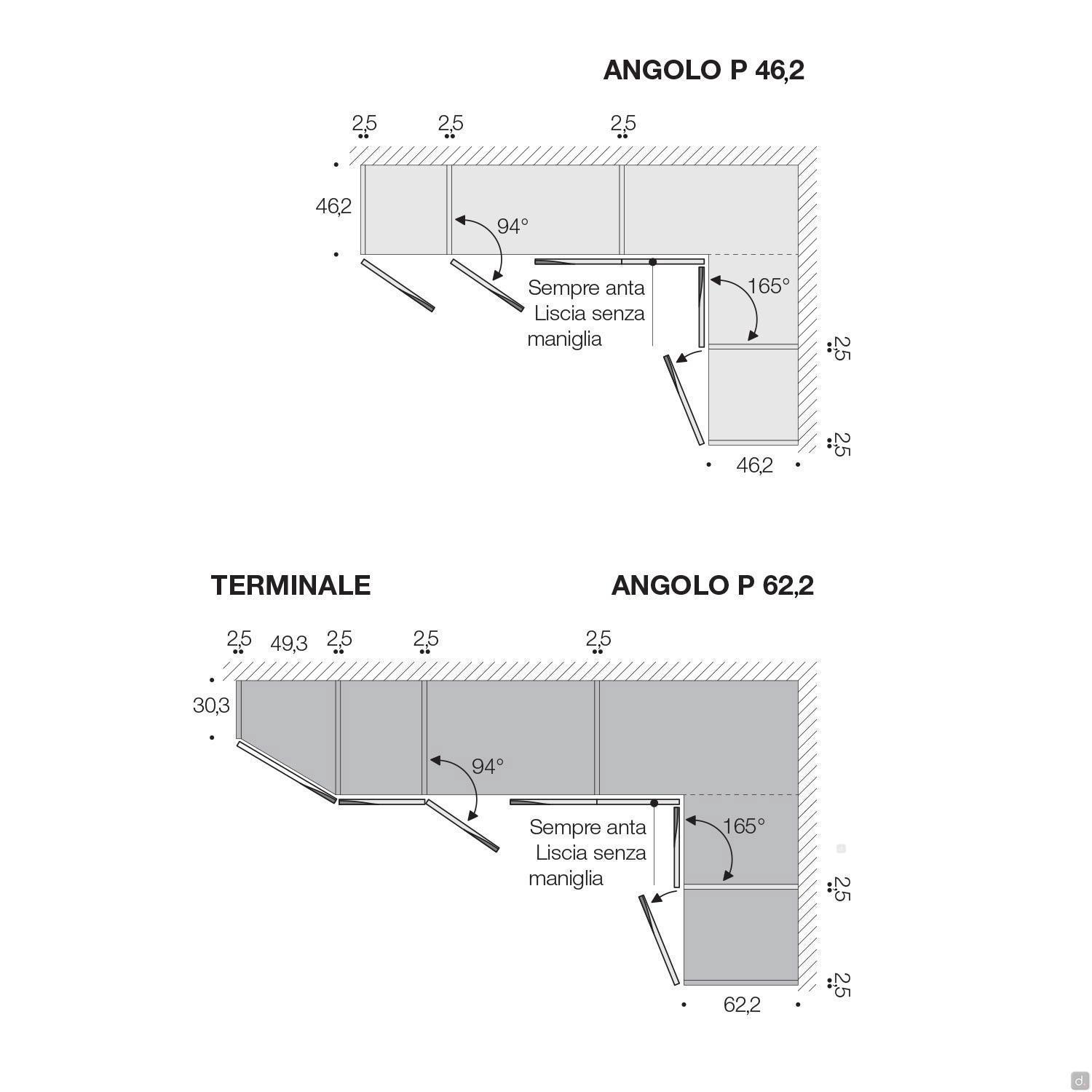

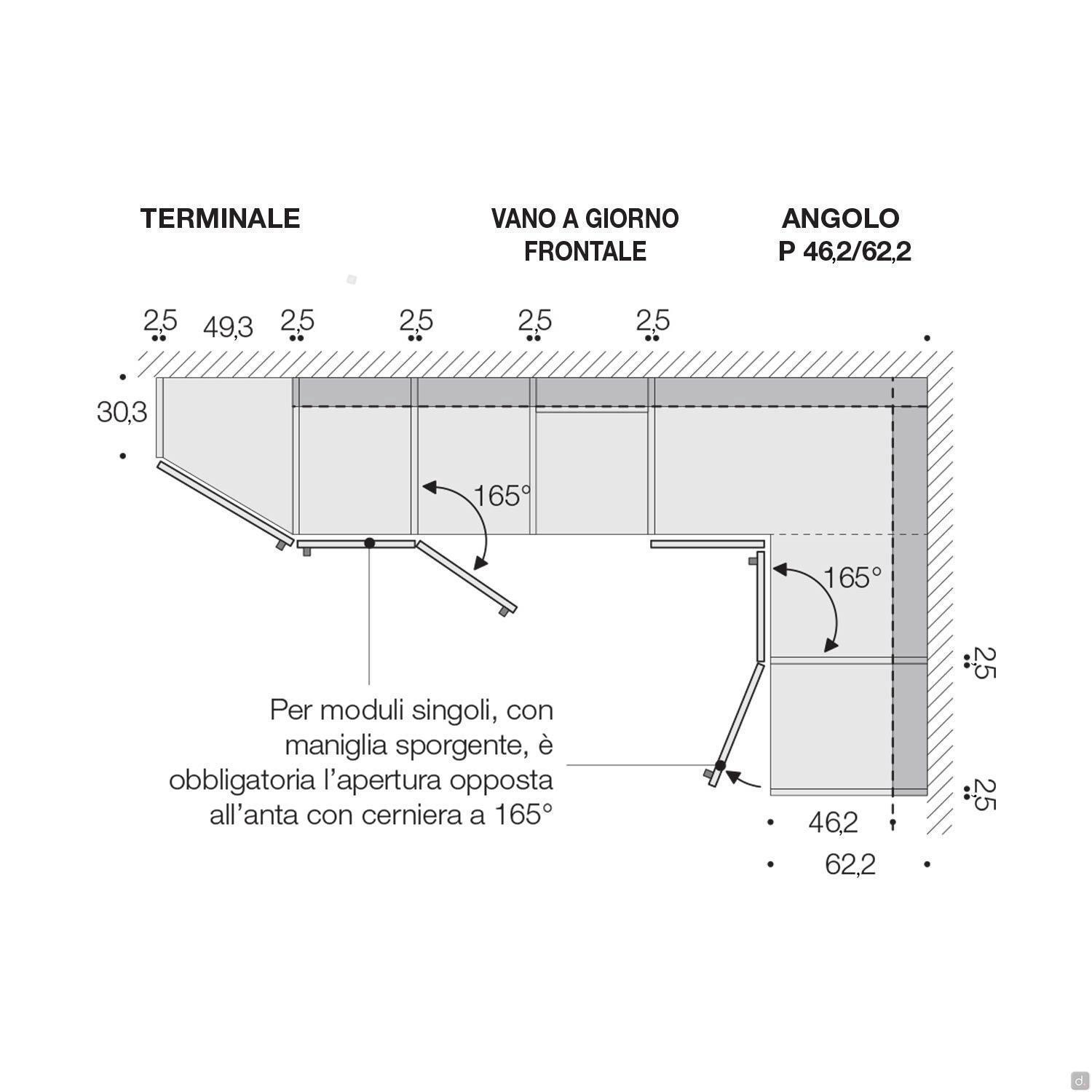

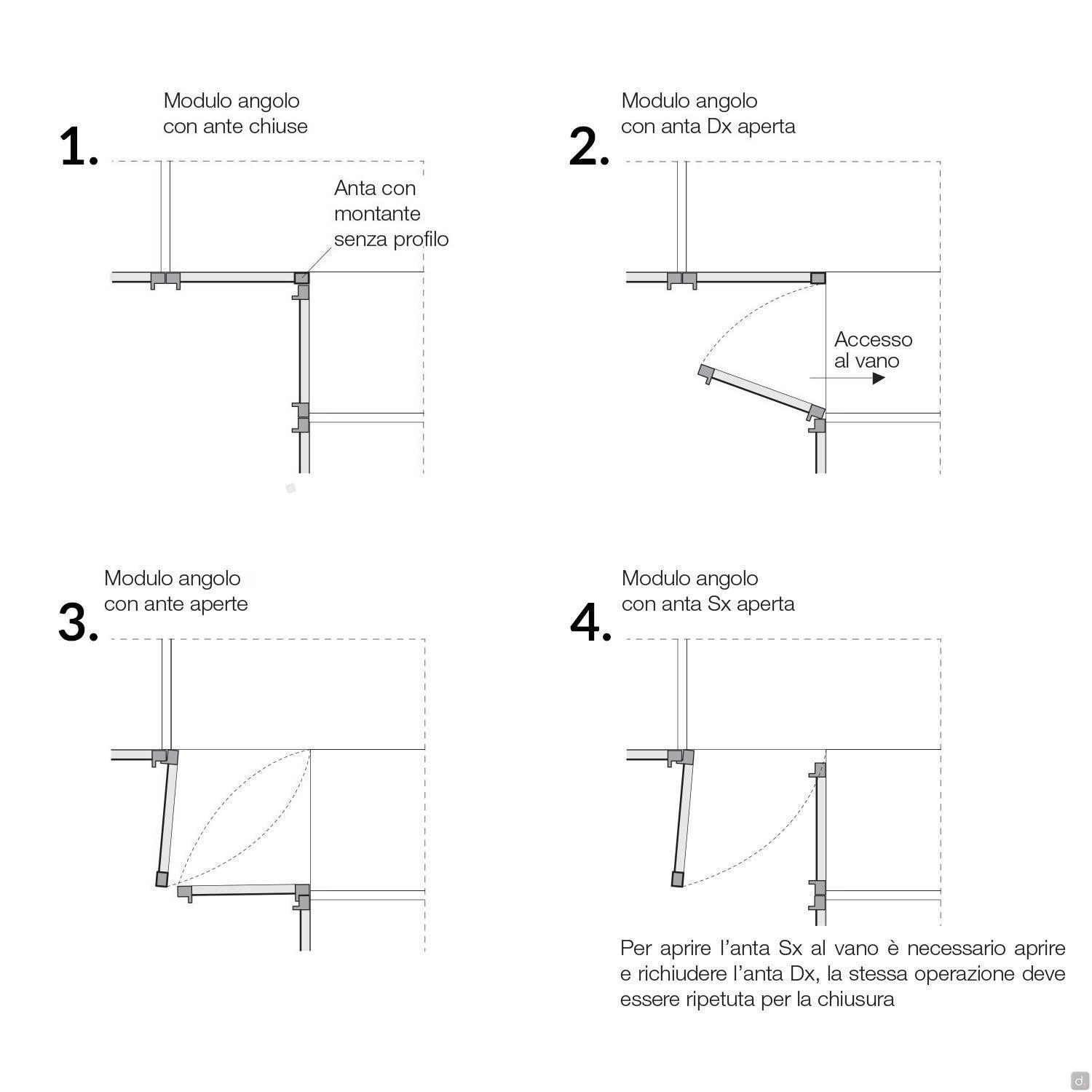

Cerniere: anta provvista di cerniere dedicate con chiusura ammortizzata ad apertura 165°. Per le ante di altezza cm 239,6, 255,6 e 287,6 vengono montate 6 cerniere mentre per ante di altezza cm 223,6 vengono montate 4 cerniere.
Maniglie:
- Assisa: cm h.121,8, in metallo laccato opaco
- Ala: cm h.110, in metallo laccato opaco
- Wood: cm h.121,8, in massello di frassino tinto
- Mia 1: cm h.30, in metallo laccato opaco
- Mia 2: cm h.60, in metallo laccato opaco
- Plana: cm h.16,5, posizionata a cm 93,5 dal bordo inferiore dell'anta, in metallo laccato opaco
- Presa: cm h.16,6, posizionata a cm 88,1 dal bordo inferiore dell'anta, in metallo laccato opaco
- Skin: cm h.16, posizionata a cm 95,9 dal bordo inferiore dell'anta, in metallo laccato opaco
- Beta: cm h.16, posizionata a cm 95,9 dal bordo inferiore dell'anta, in metallo laccato opaco
- Deluxe: cm h.16, posizionata a cm 95,9 dal bordo inferiore dell'anta, in metallo laccato opaco con impugnatura in similpelle
- Pomolo: cm Ø 2,5, posizionata a cm 109 dal bordo inferiore dell'anta, in metallo laccato opaco
Foratura Fianchi
- versione Pannello:
fianchi e divisioni prevedono forature fisse mediamente ogni cm 9,6.
- versione Telaio:
fianchi e divisioni prevedono cremagliere per i montanti dei telai a passo 3,2 con intervalli corrispondenti alle forature di fianchi/divisioni a pannello.

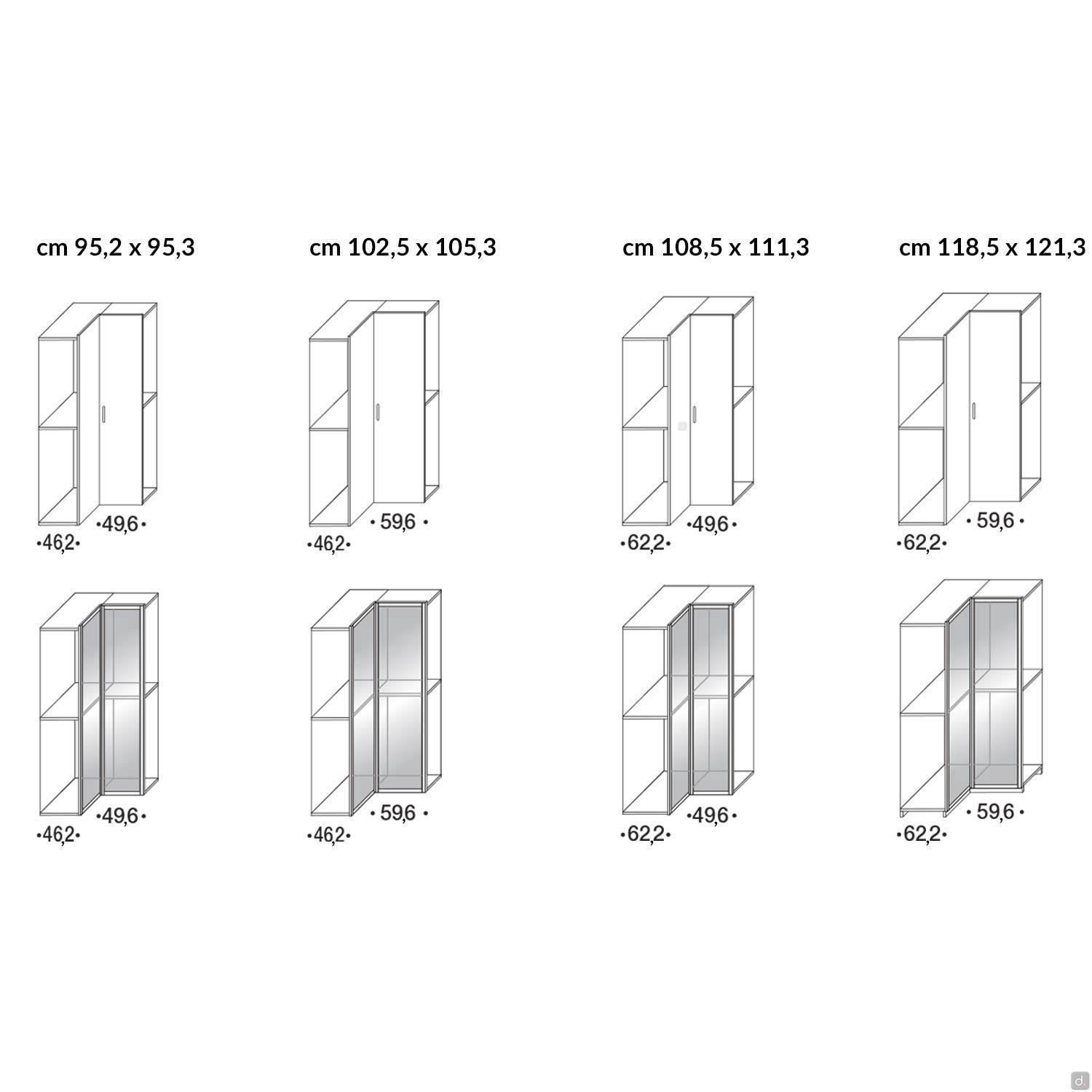

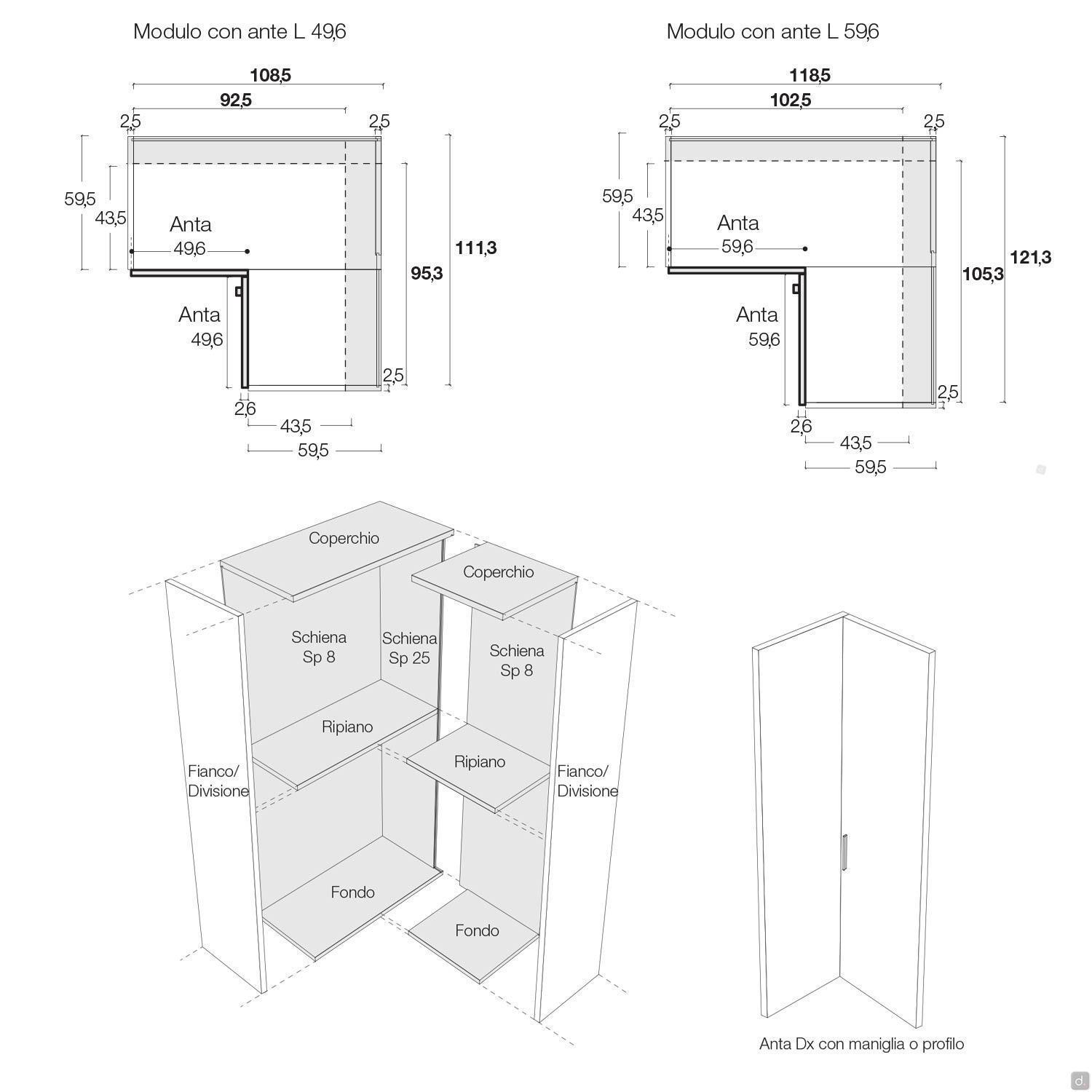

Per le dimensioni dettagliate si consiglia di prendere visione dello schema dedicato nella galleria Immagini.
Consigli per il Montaggio
Per il montaggio della scocca sono necessari:
- in larghezza cm 3,5
- in altezza cm 2 (cm 5 in caso di inserimento di barre led per il posizionamento dell'alimentatore sul coperchio)
