Spécificités de Matériaux
Flancs, séparations, sommet, fond, dossier : en panneaux de particules de bois de classe E1 recouverts de tissu ou de feuilles imprégnées de résine de mélamine à effet bois.

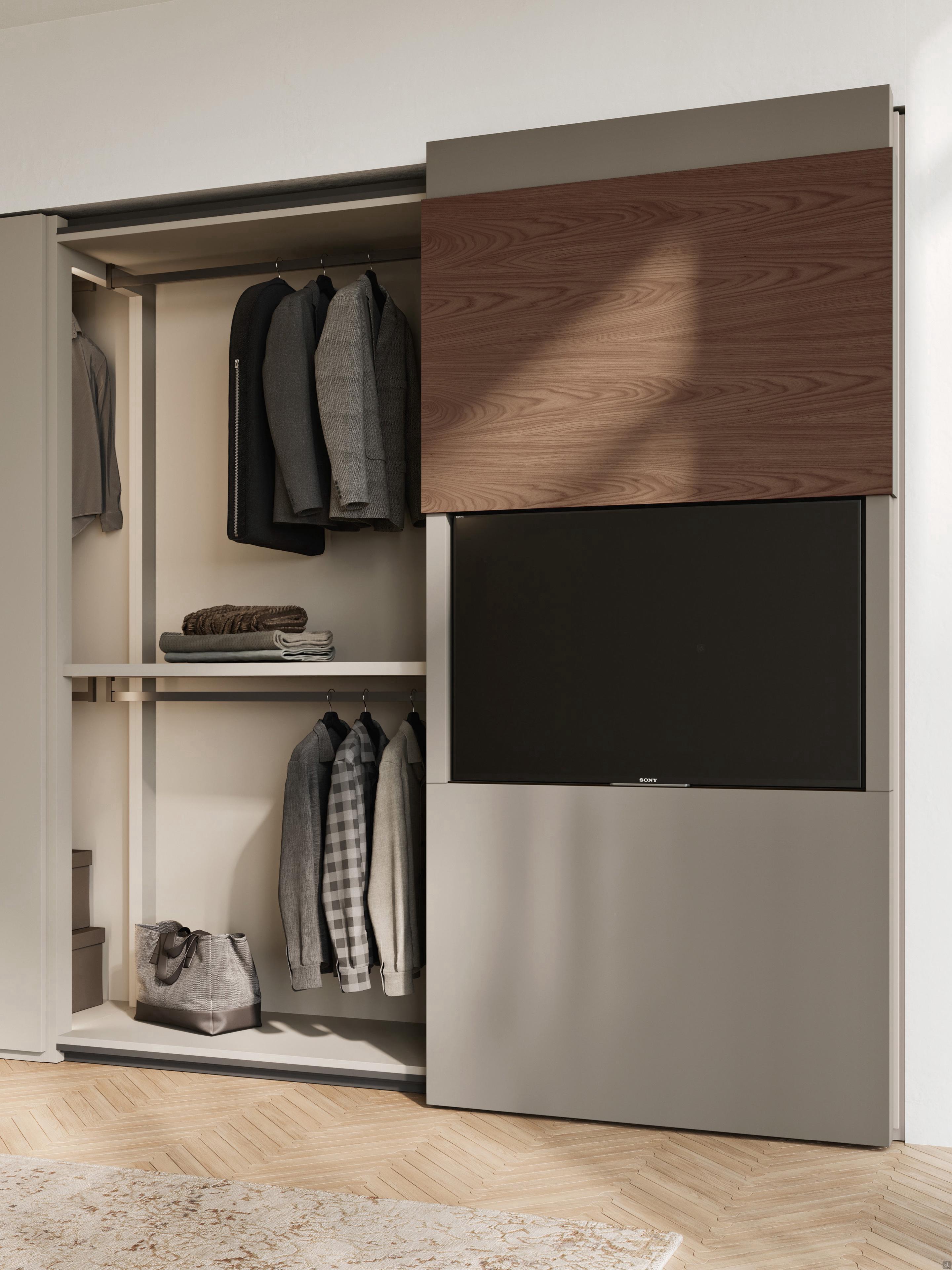

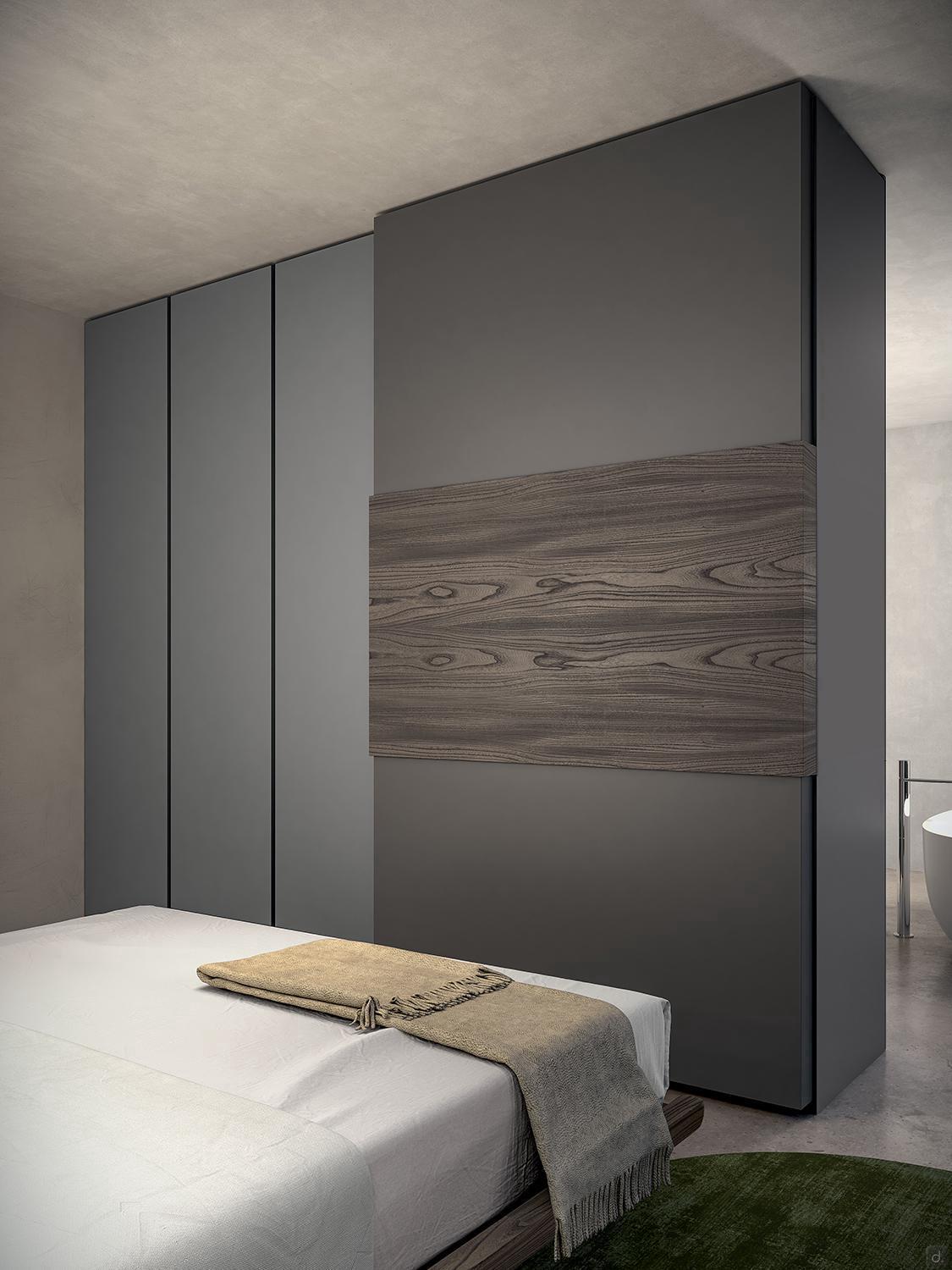

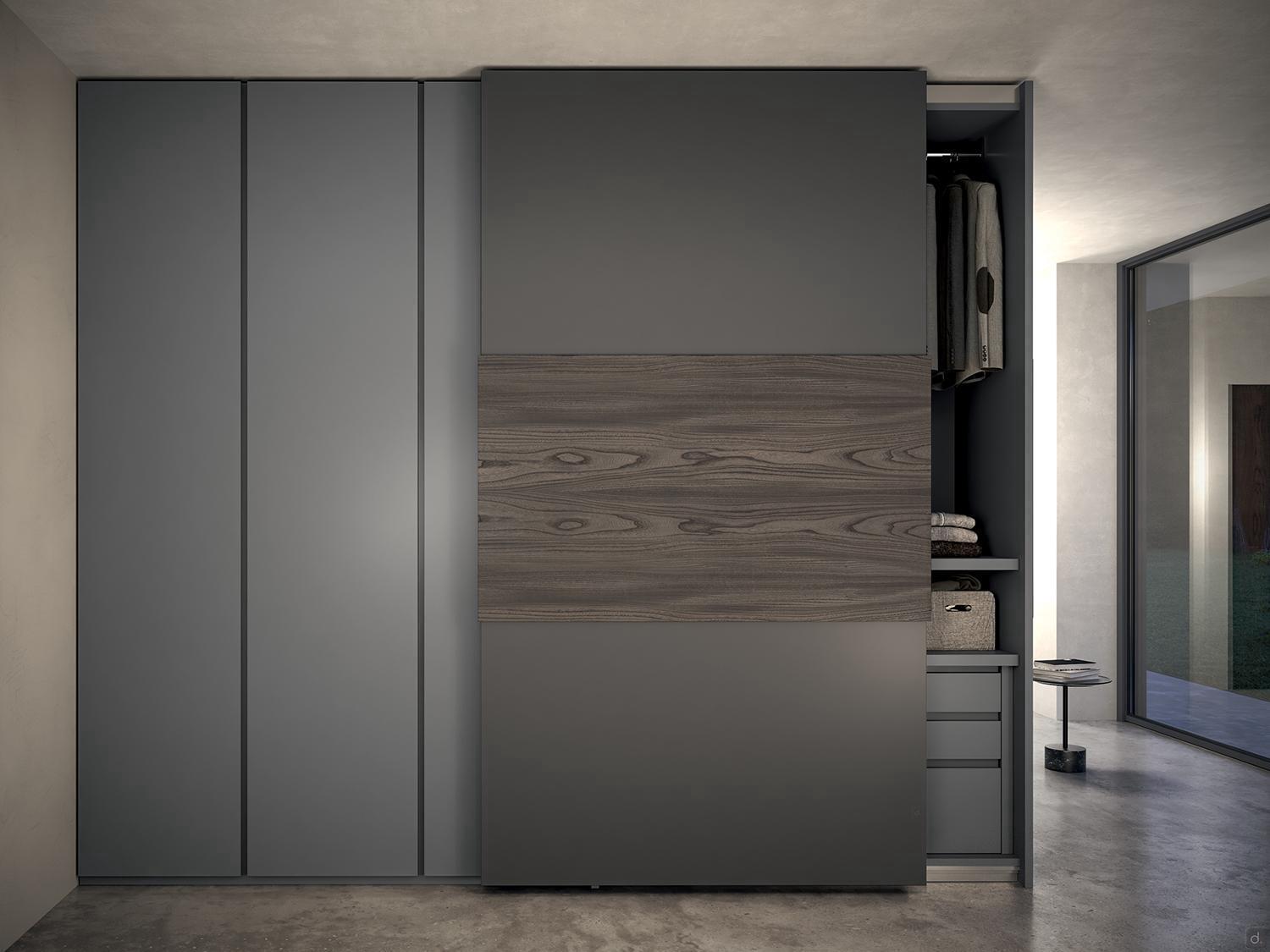

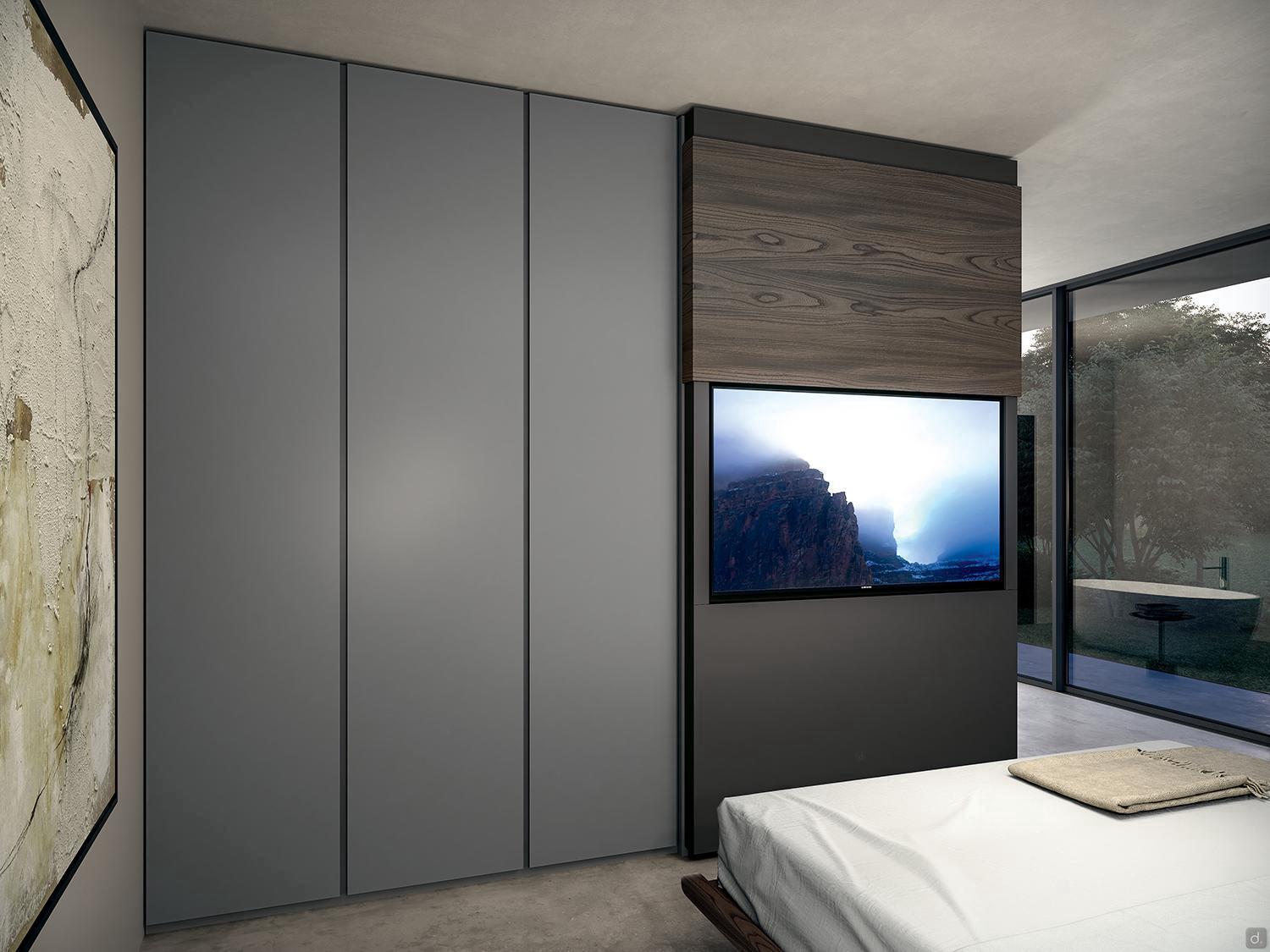

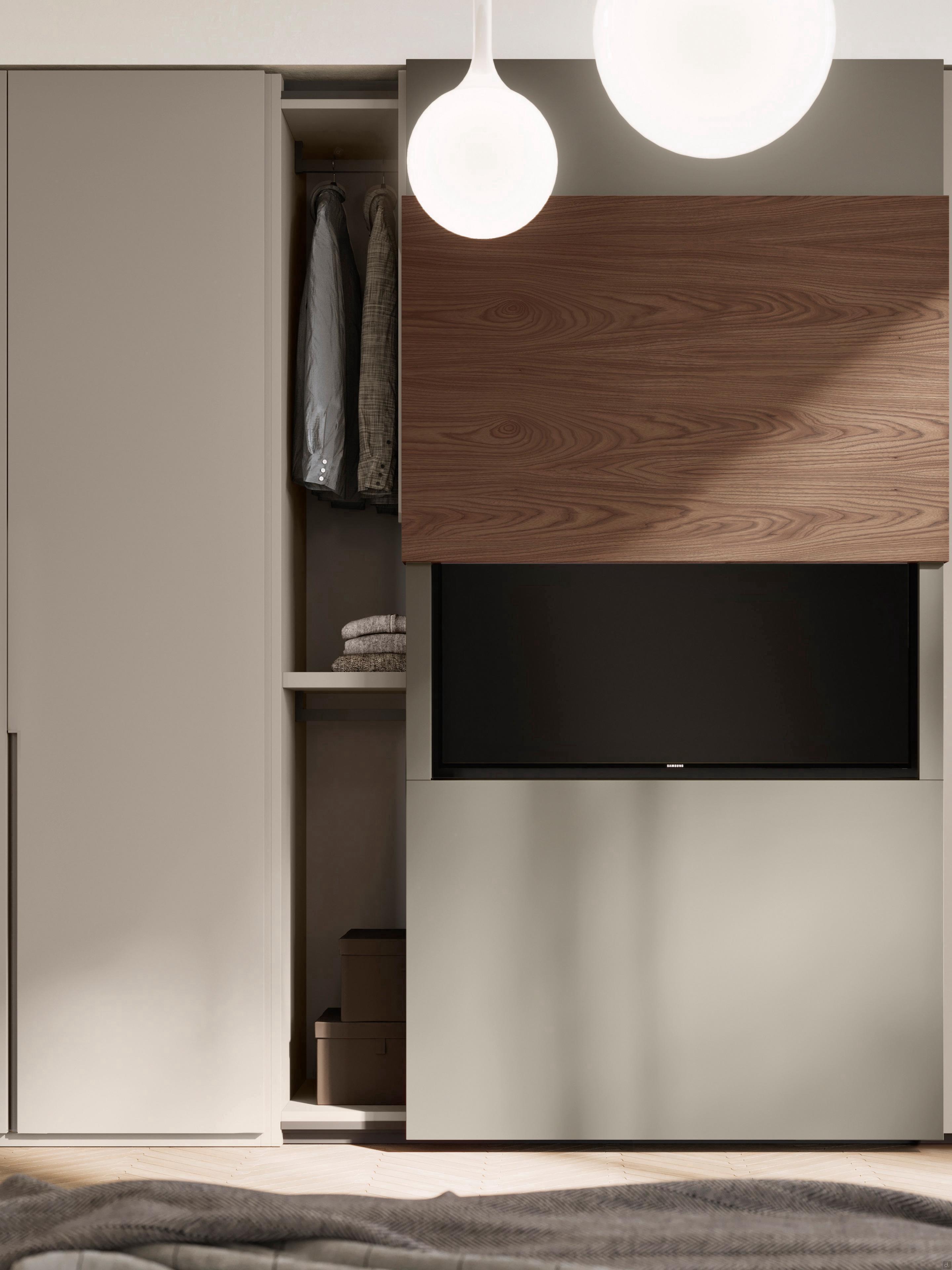

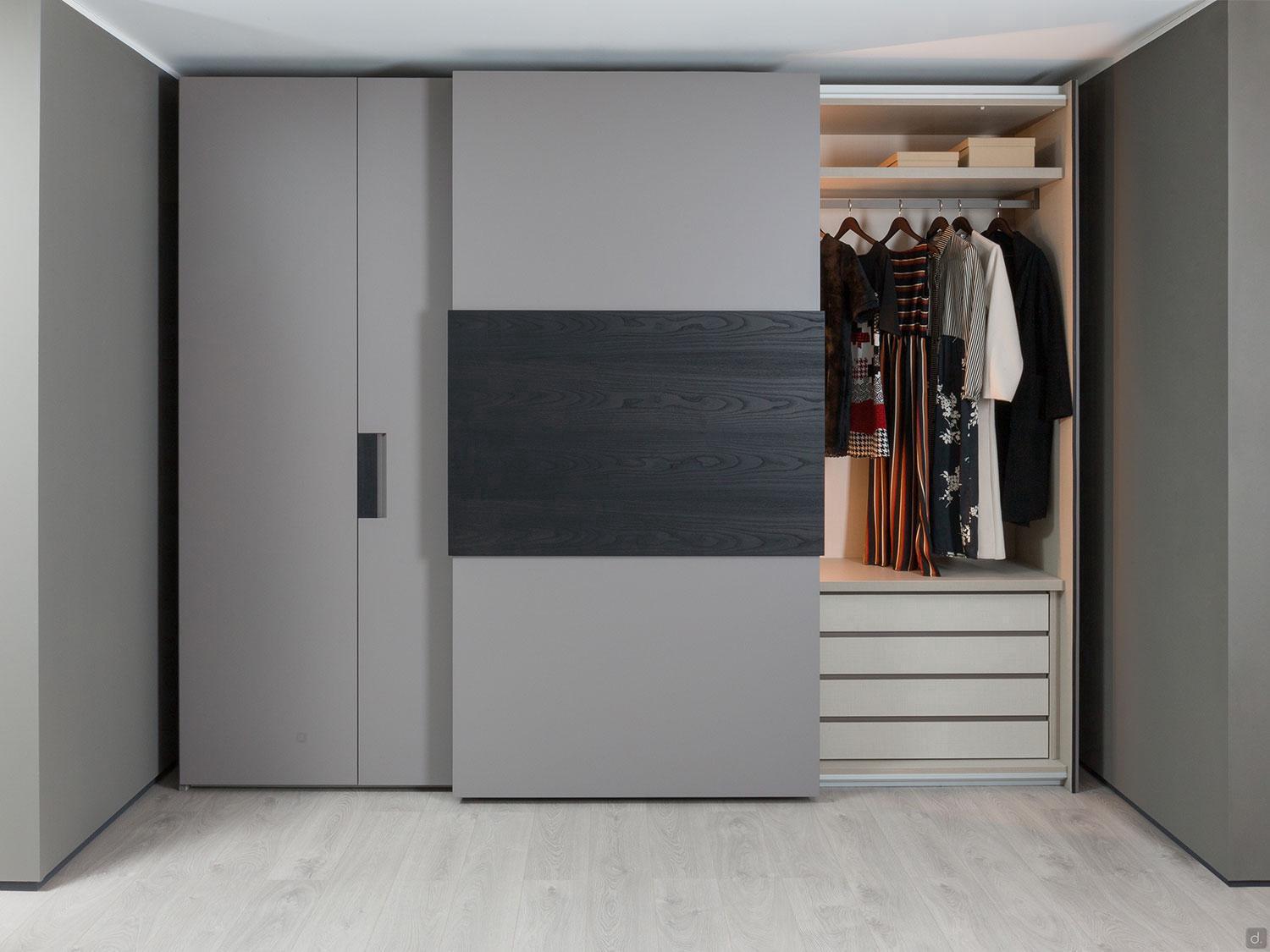

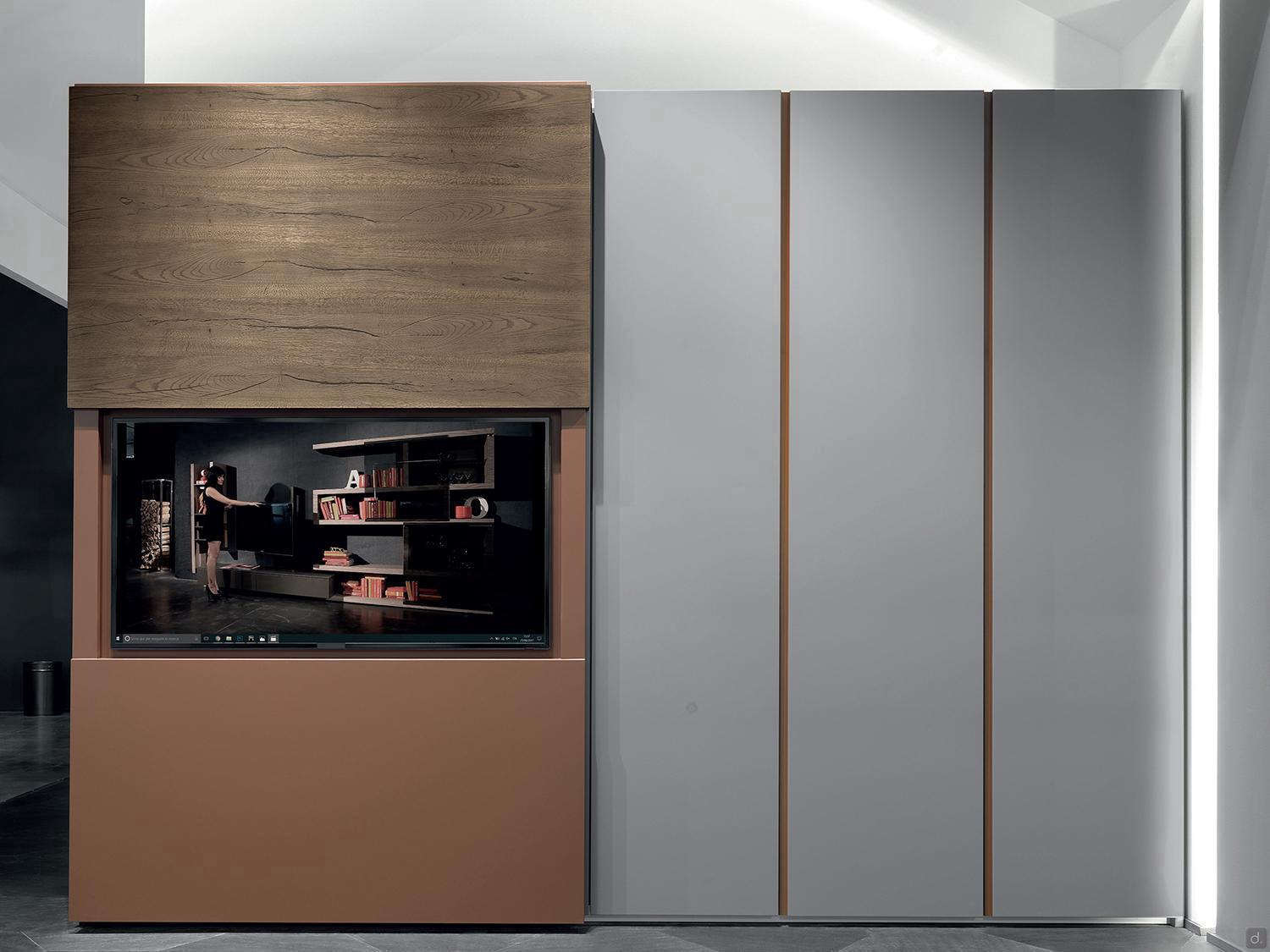

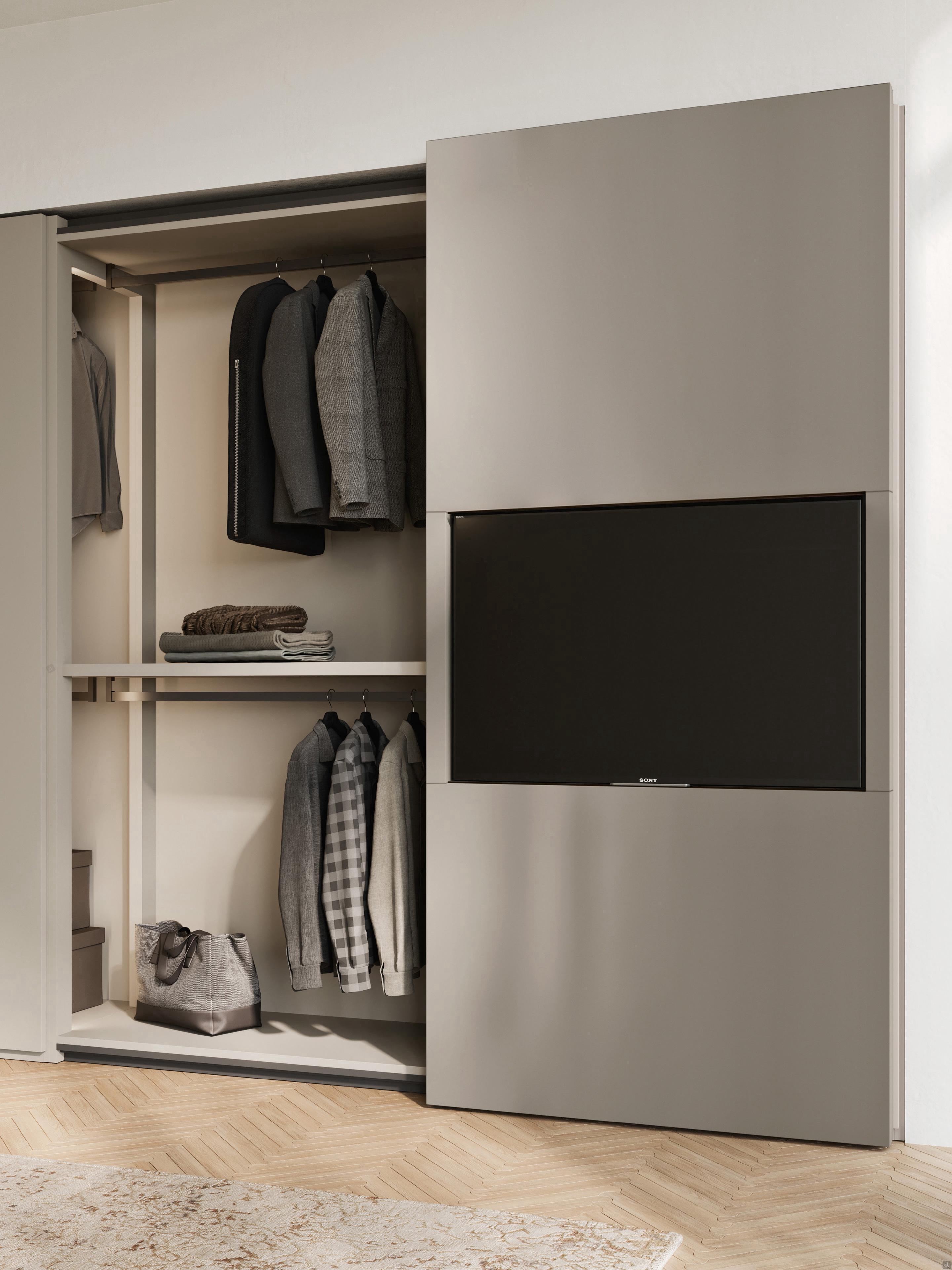

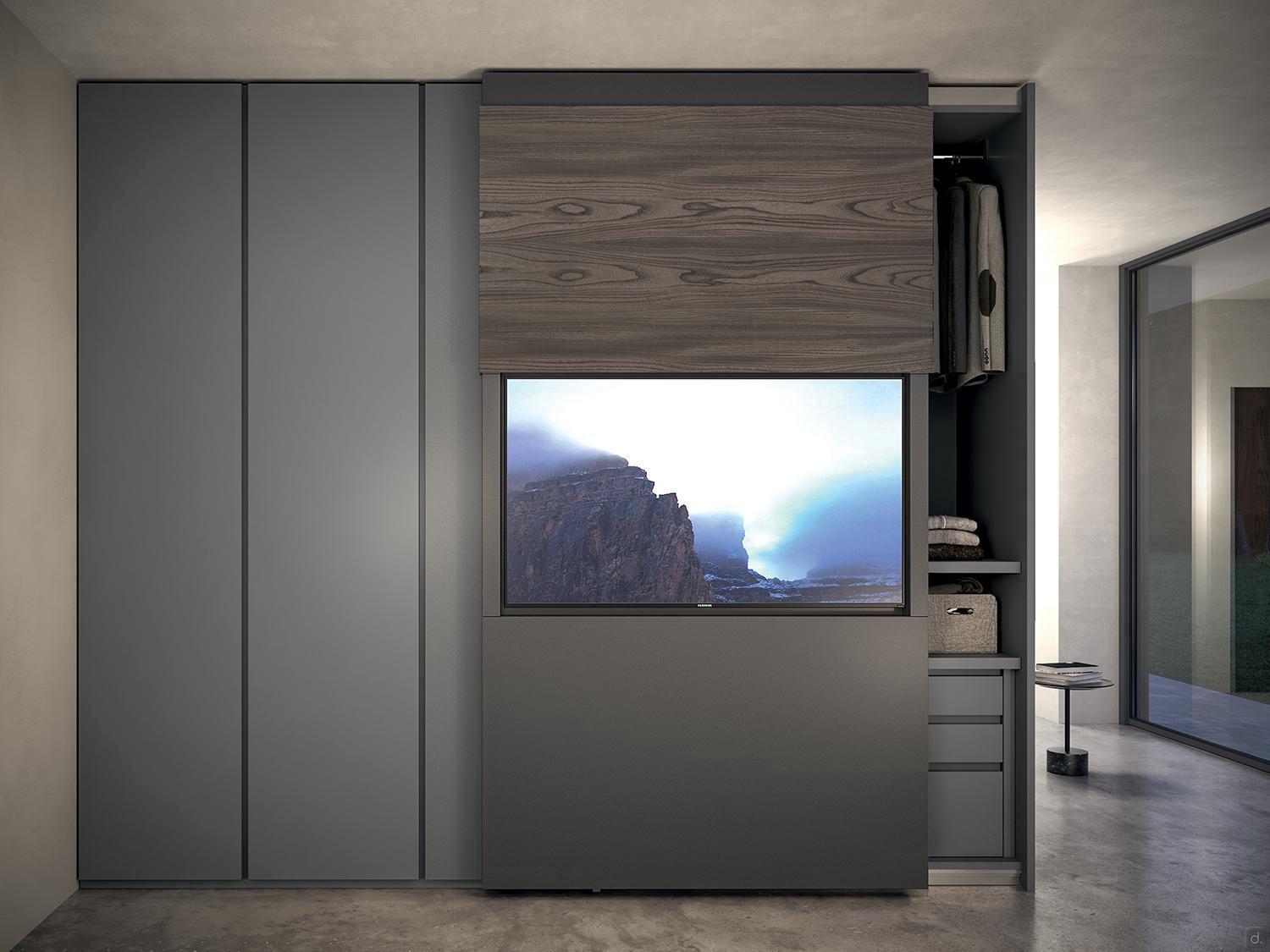

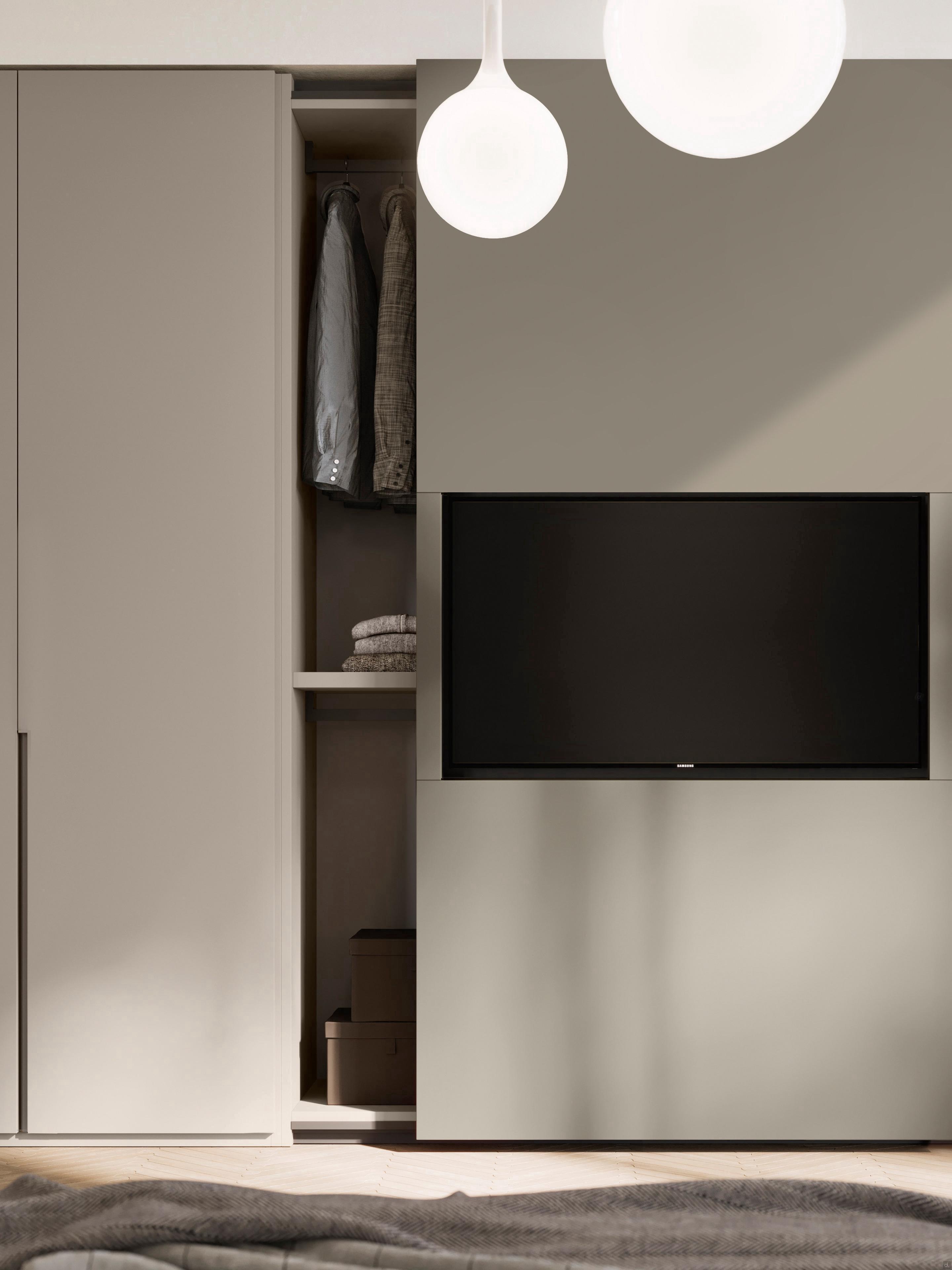

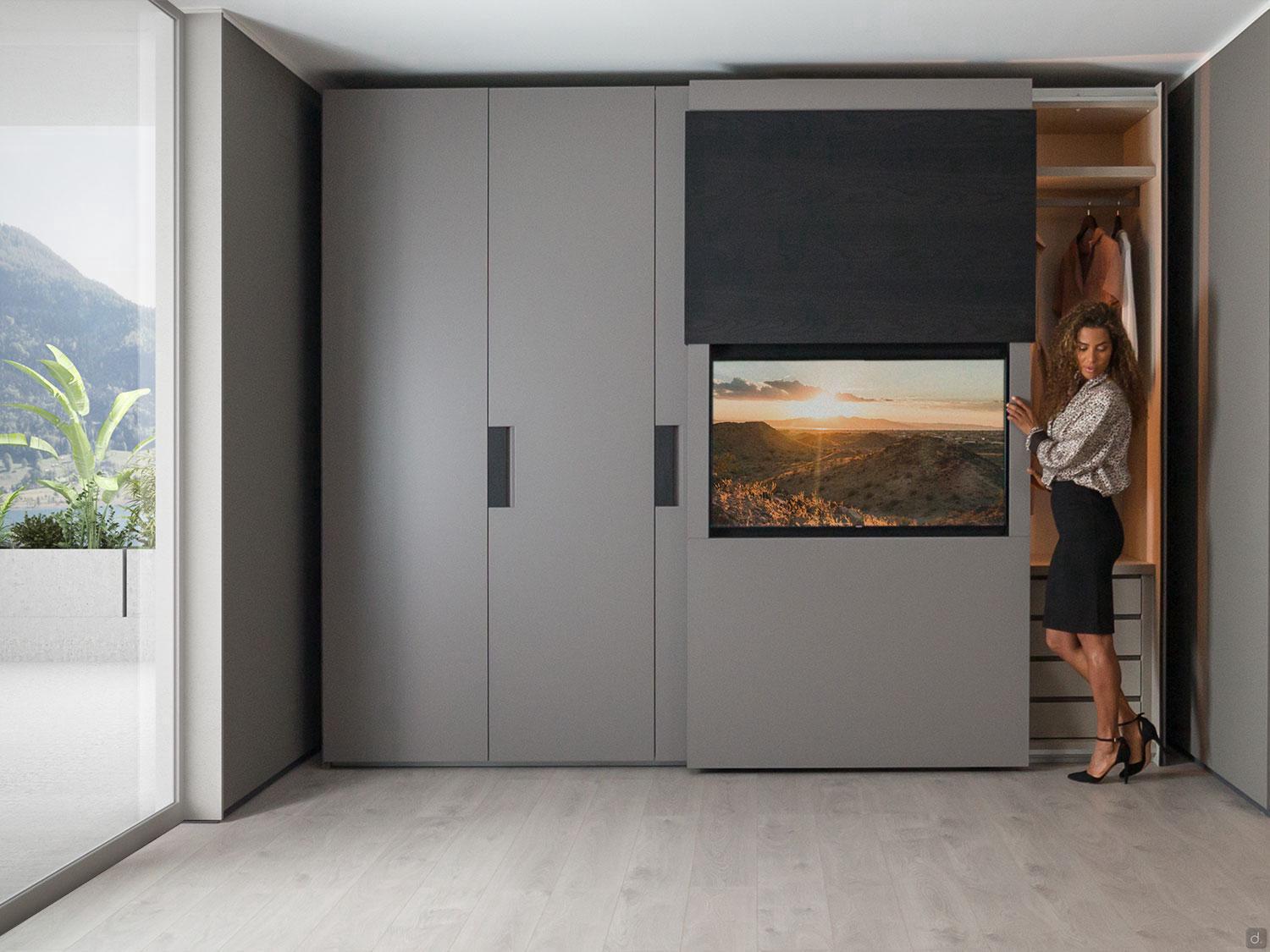

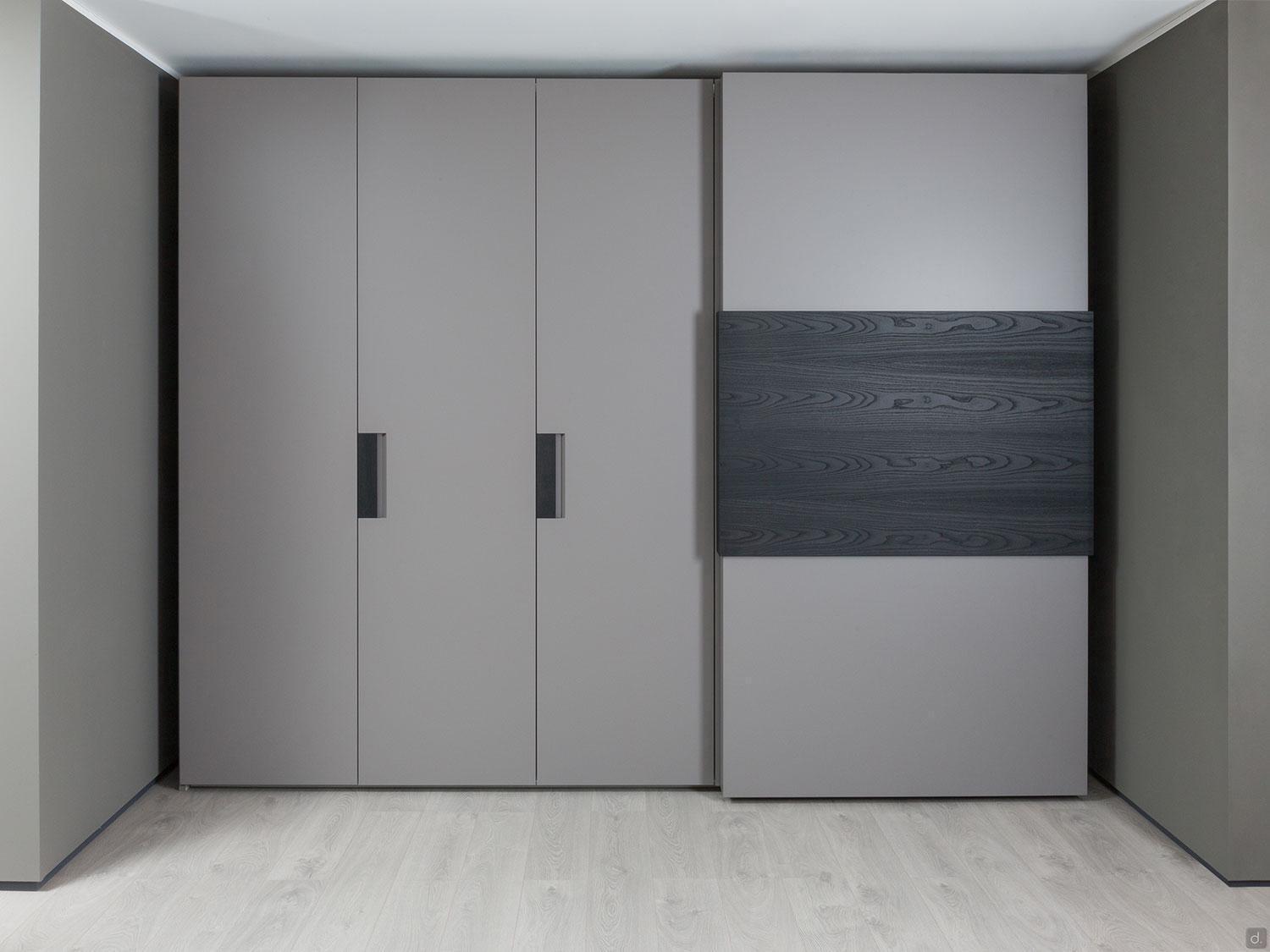

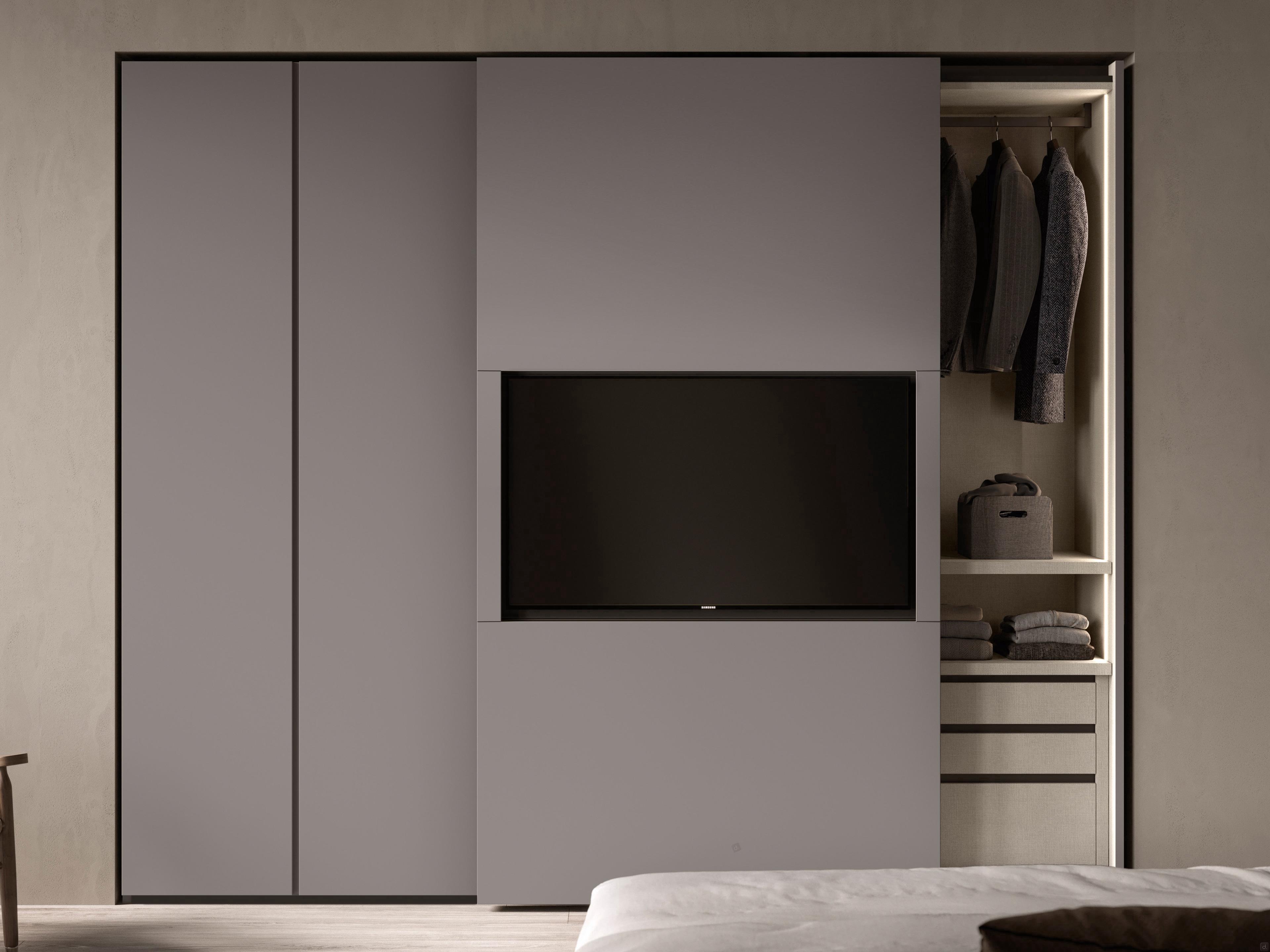

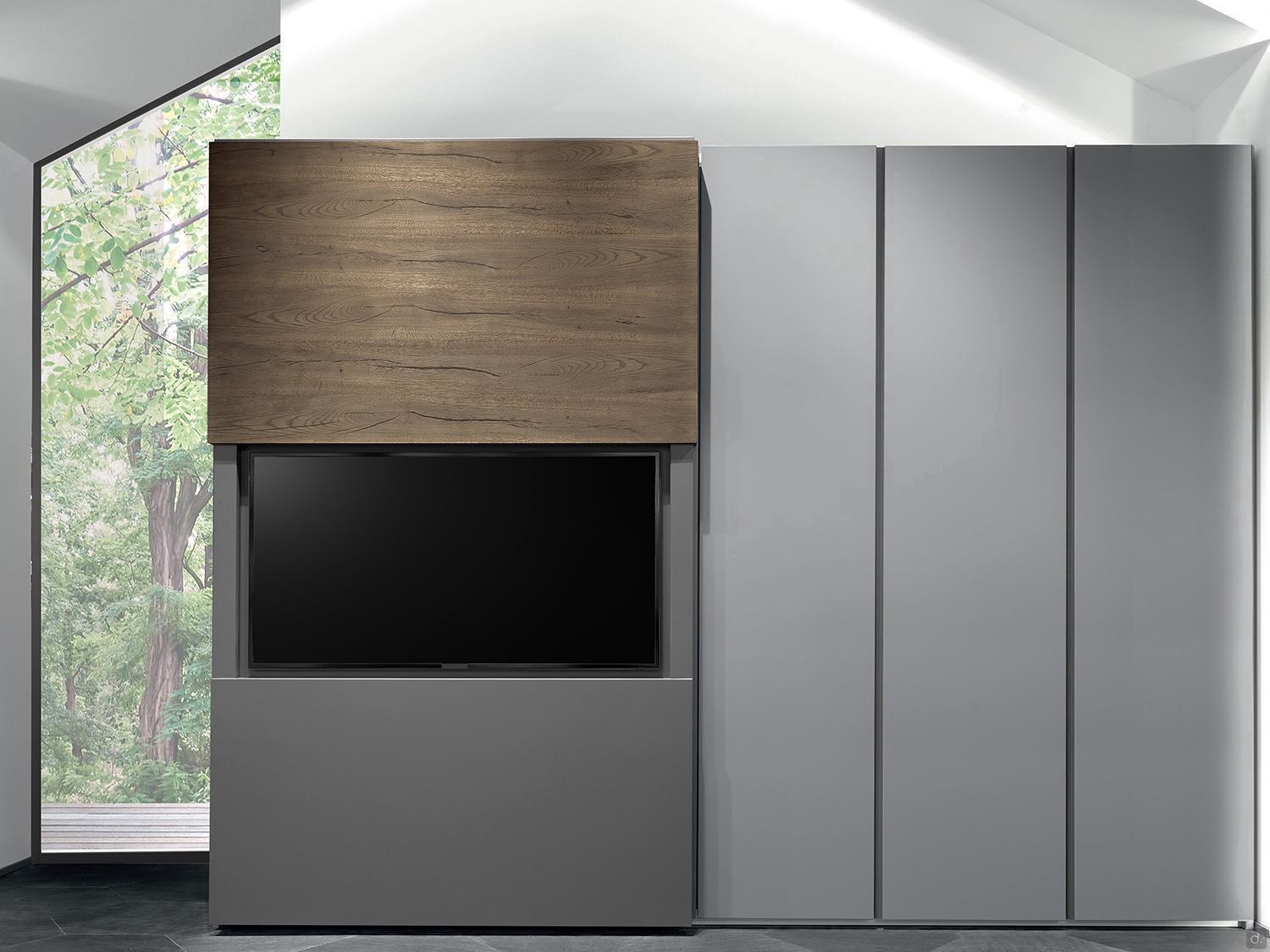

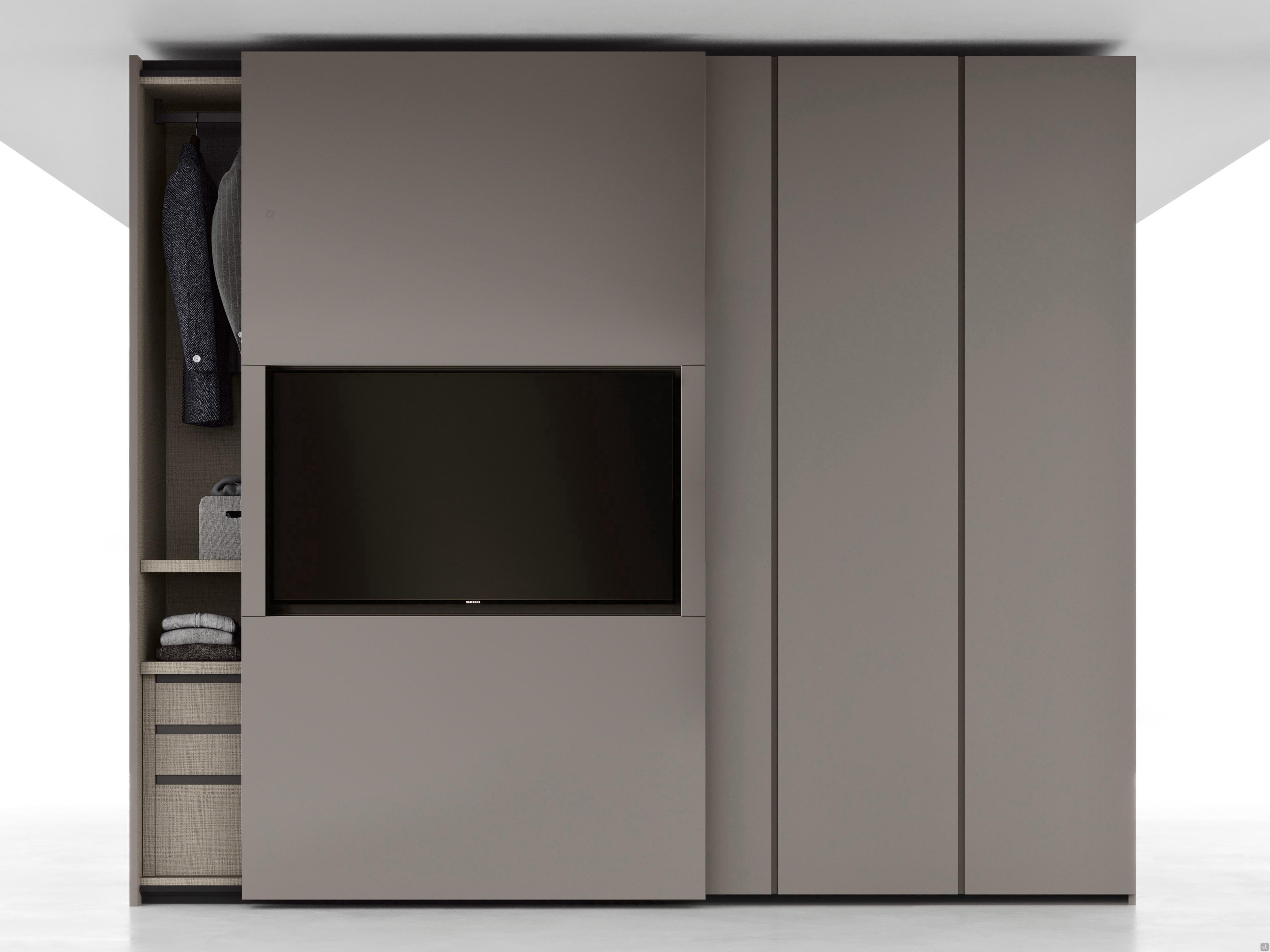

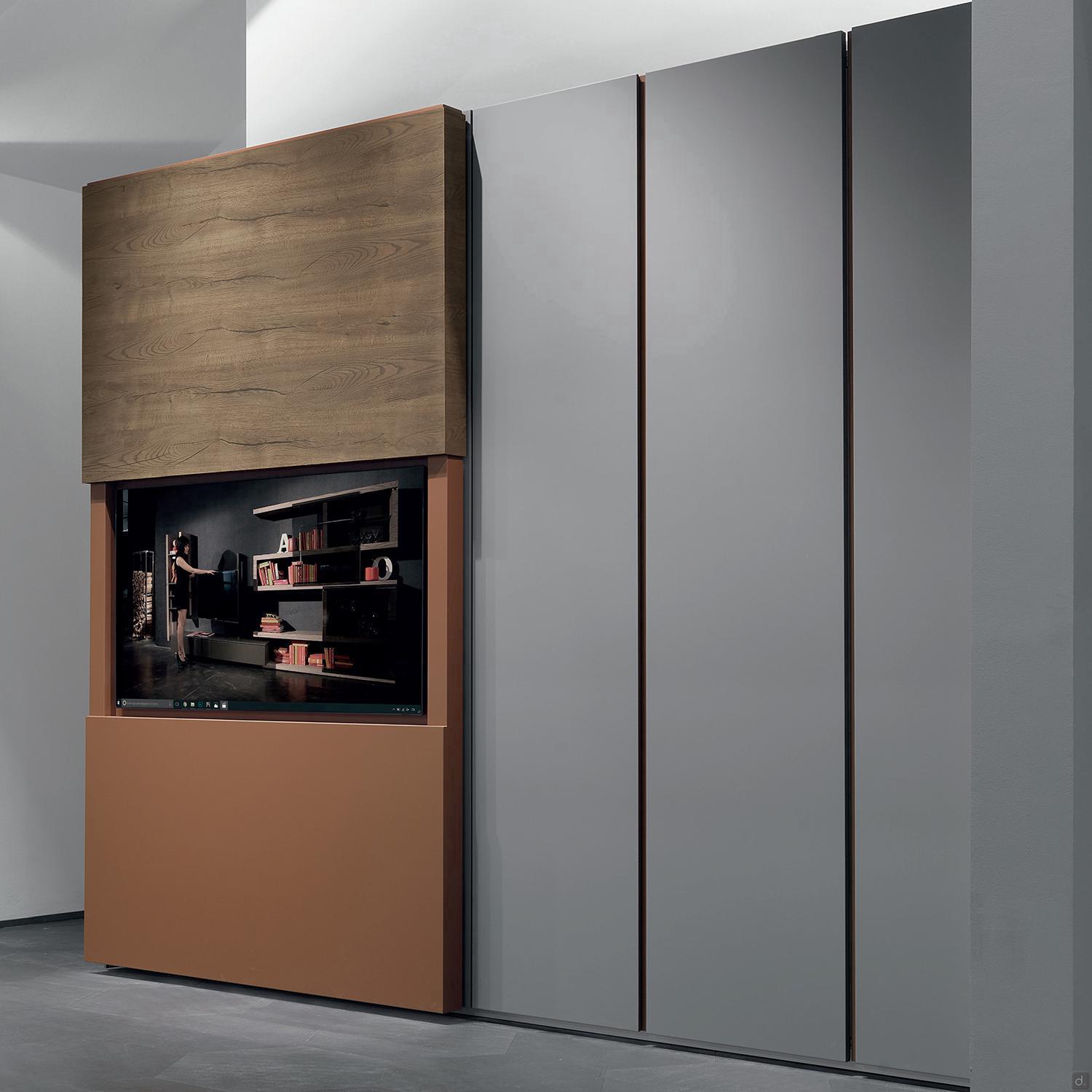

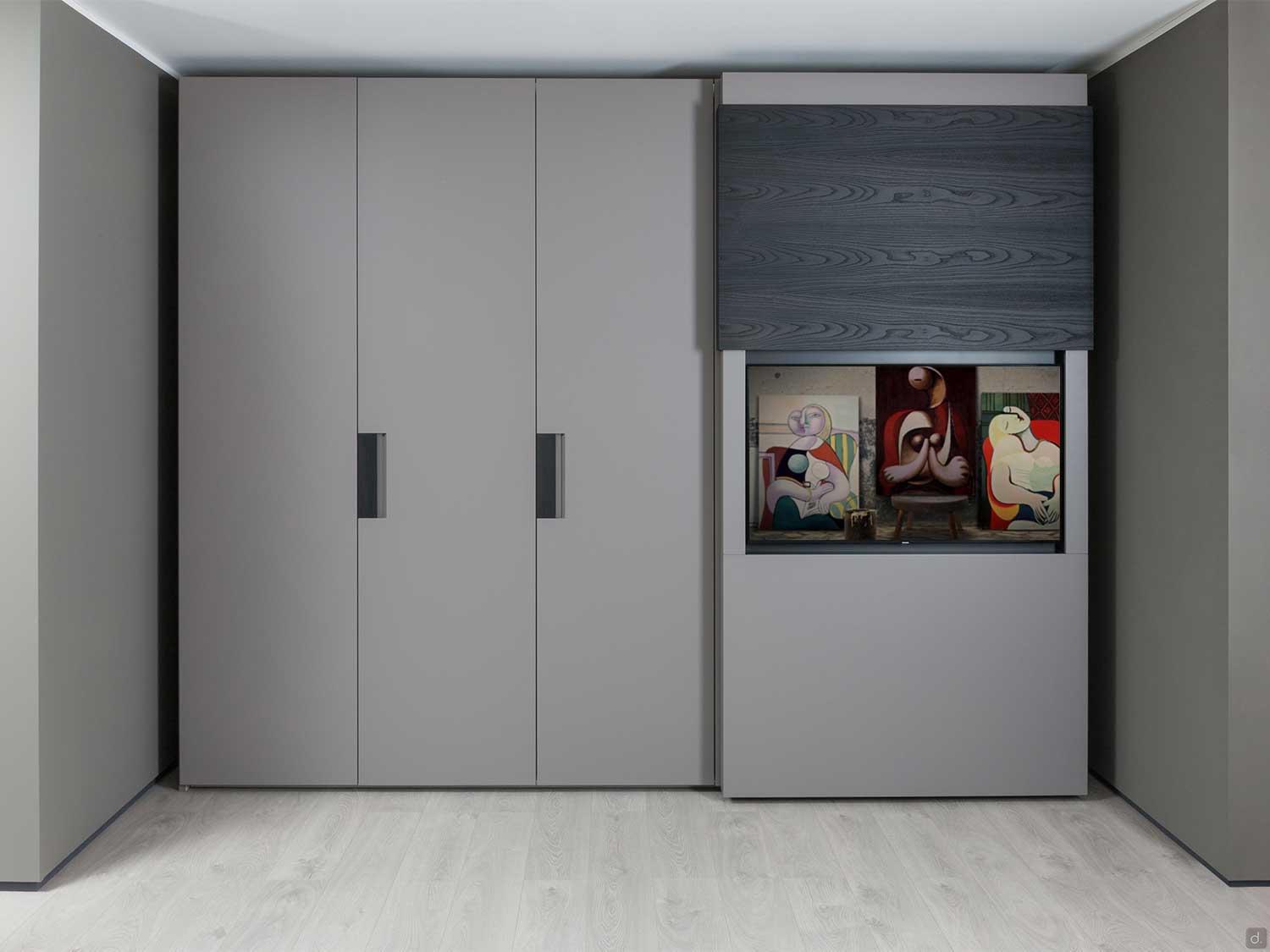

Porte coulissante : réalisée avec un cadre en aluminium peint en époxy noir mat, section 6 x 6 cm, entièrement amovible au moyen de joints de dilatation. Le cadre de la porte est de toute façon livré pré-assemblé avec le mécanisme de levage déjà installé et calibré. Le revêtement est constitué de panneaux en bois montés à baïonnette sur le cadre, tandis que le couvercle central (Lift-up Cover) est constitué d'un composite MDF/Aluminium de 1 cm d'épaisseur, recouvert d'essence ou laqué, avec coulissement vertical motorisé avec télécommande..
Porte battante : en panneaux de particules extralégers de classe E1 plaqués de bois véritable ou revêtus de résine polyester et laqués.
Spécificités Techniques et Équipements

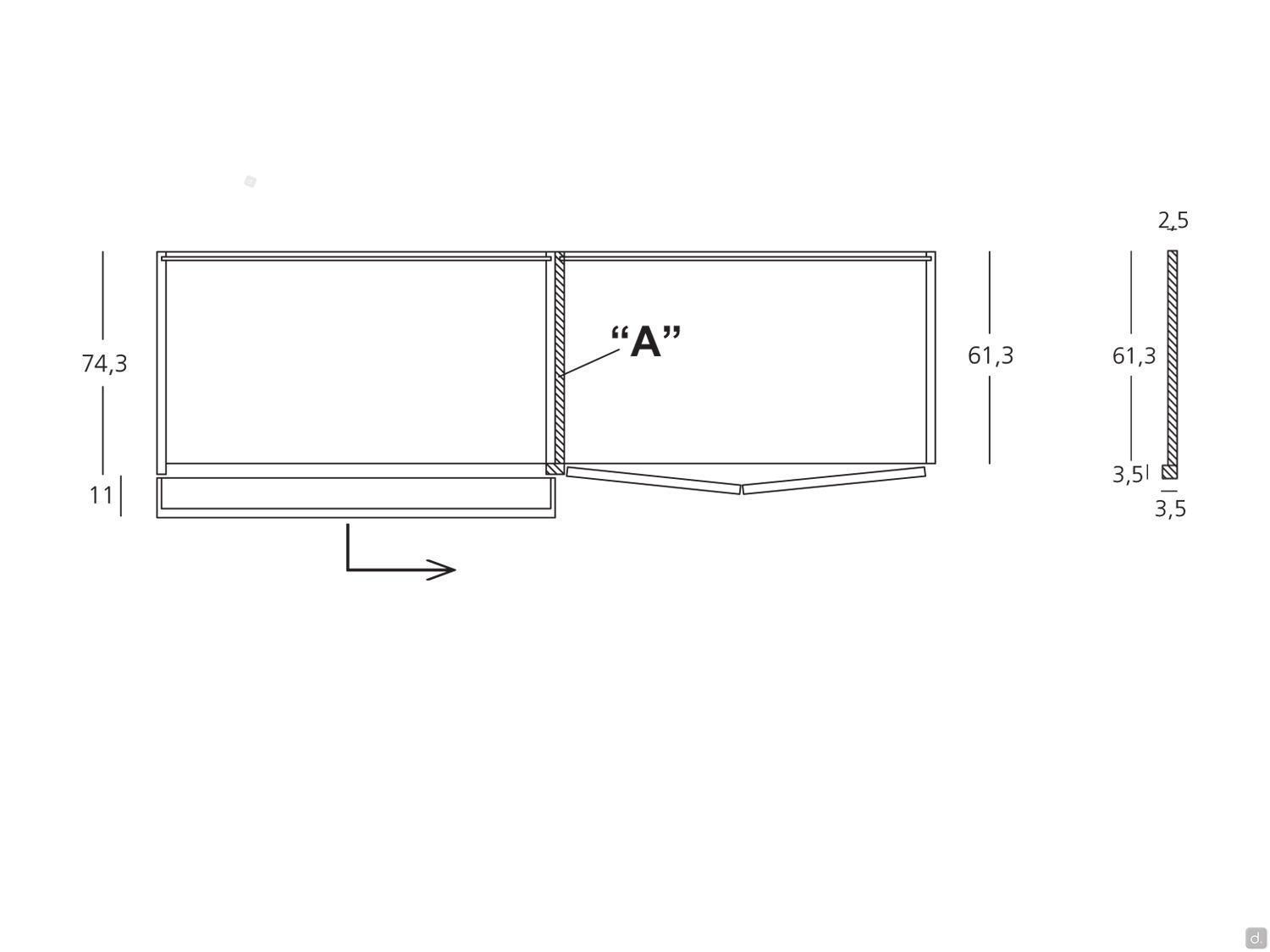

Flancs et Diviseurs : épaisseur 2,5 cm. Chants en PVC de 0,1 cm d'épaisseur avec revêtement tissu ou effet bois. Pieds réglables. Un panneau latéral supplémentaire de 2,5 cm d'épaisseur est prévu pour la combinaison du module de porte TV coulissante et du module à charnières.
Sommet et Fond : 2,5 cm d'épaisseur. Bordure en PVC de 0,1 cm d'épaisseur avec revêtement en tissu ou en bois. Equipé d'un profil avant de cache-poussière extrudé (pour le module à charnières).
dossier / fond : épaisseur cm 1.

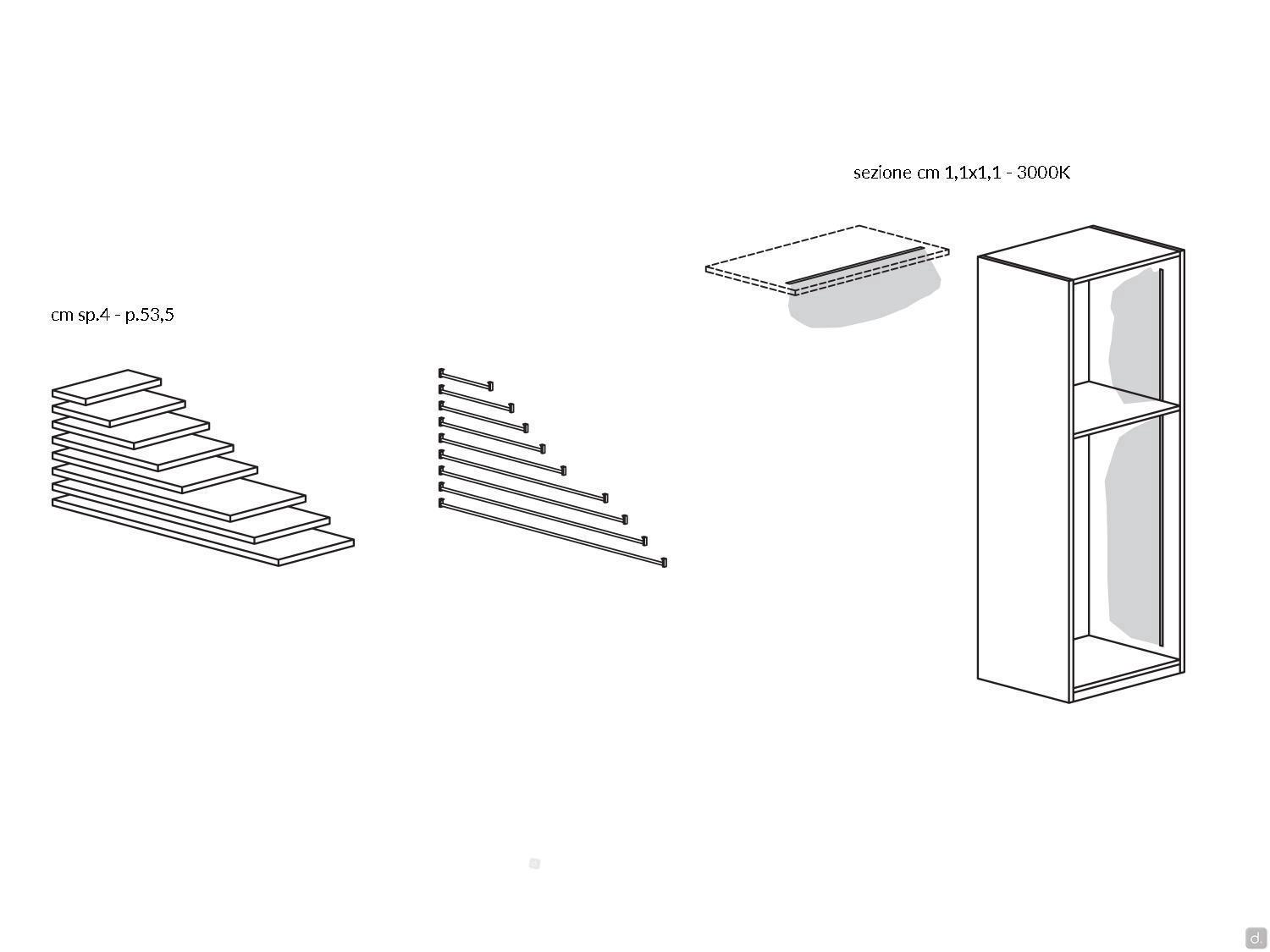

Etagère Interne :4 cm d'épaisseur. Chant en PVC de 0,1 cm d'épaisseur avec revêtement tissu ou effet bois.

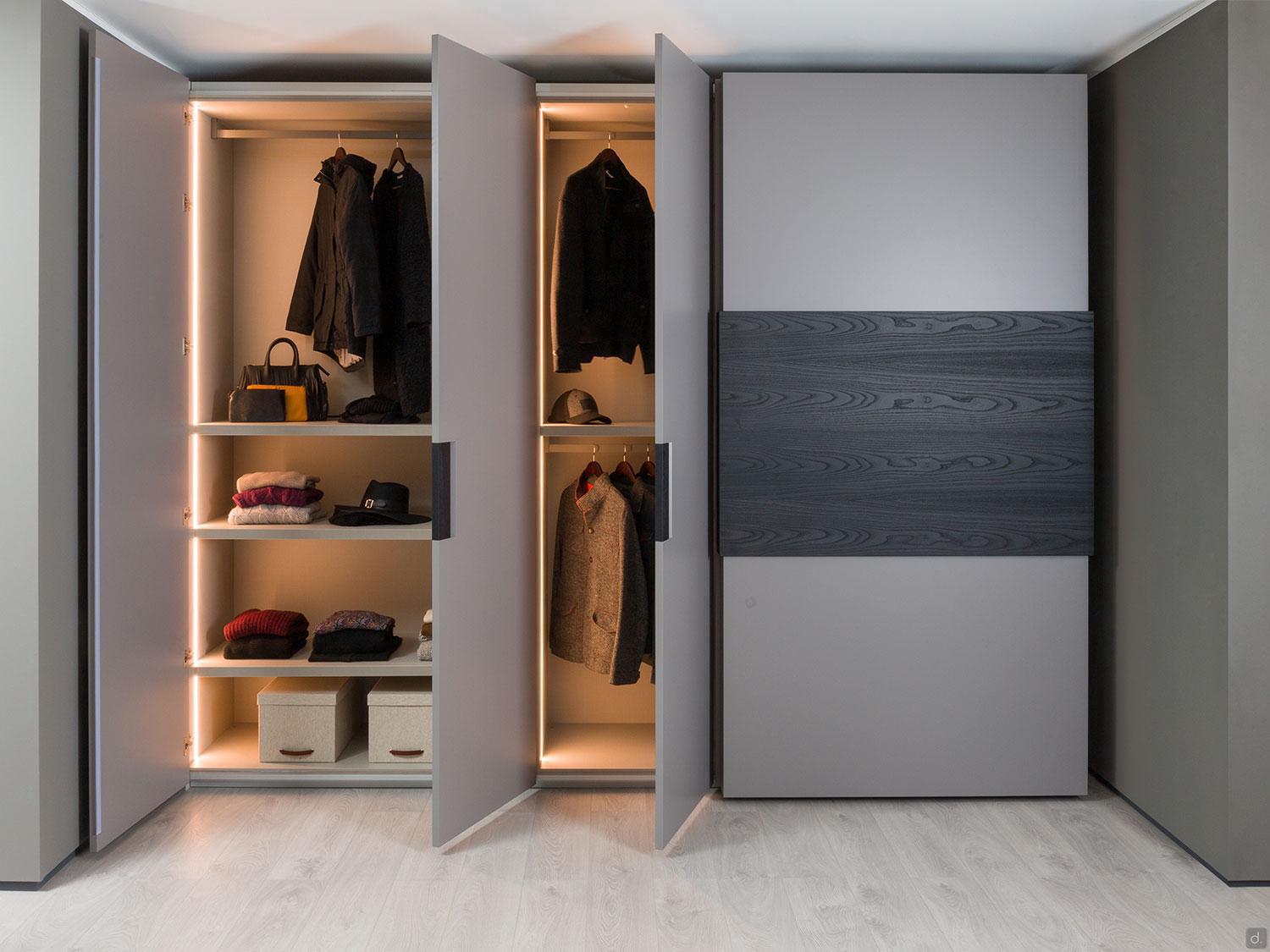

Porte : 2,5 cm d'épaisseur laquée mat ou essence de bois avec veinage vertical. Chaque porte battante est équipée de 6 charnières en acier nickelé (réglables en trois dimensions avec mouvement libre / avec ressort de rappel / avec mouvement lent) avec ouverture à 110° et fermeture lente. Sur les modules à 2 vantaux, un profil de protection contre la poussière est appliqué sur la porte gauche.

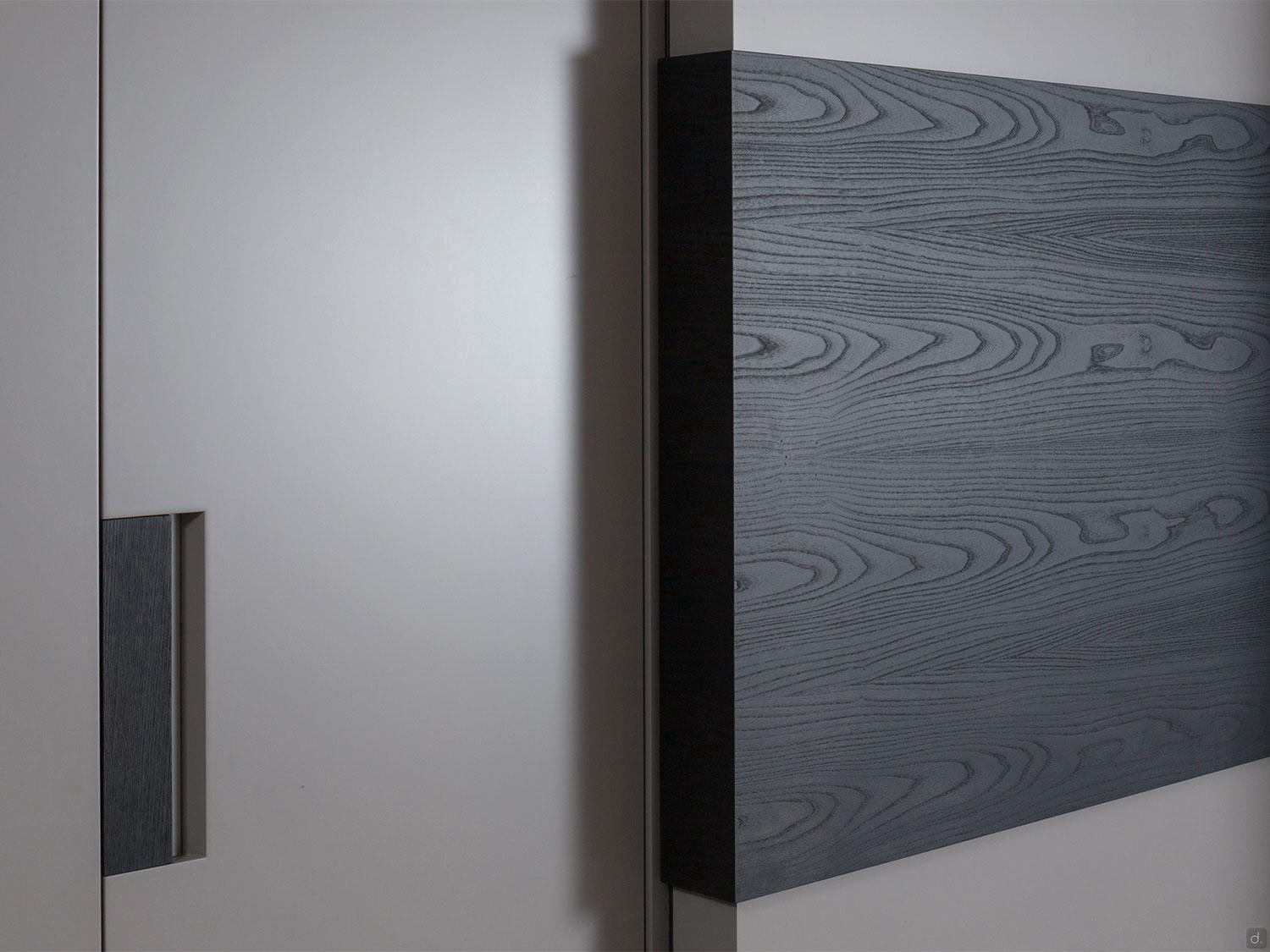

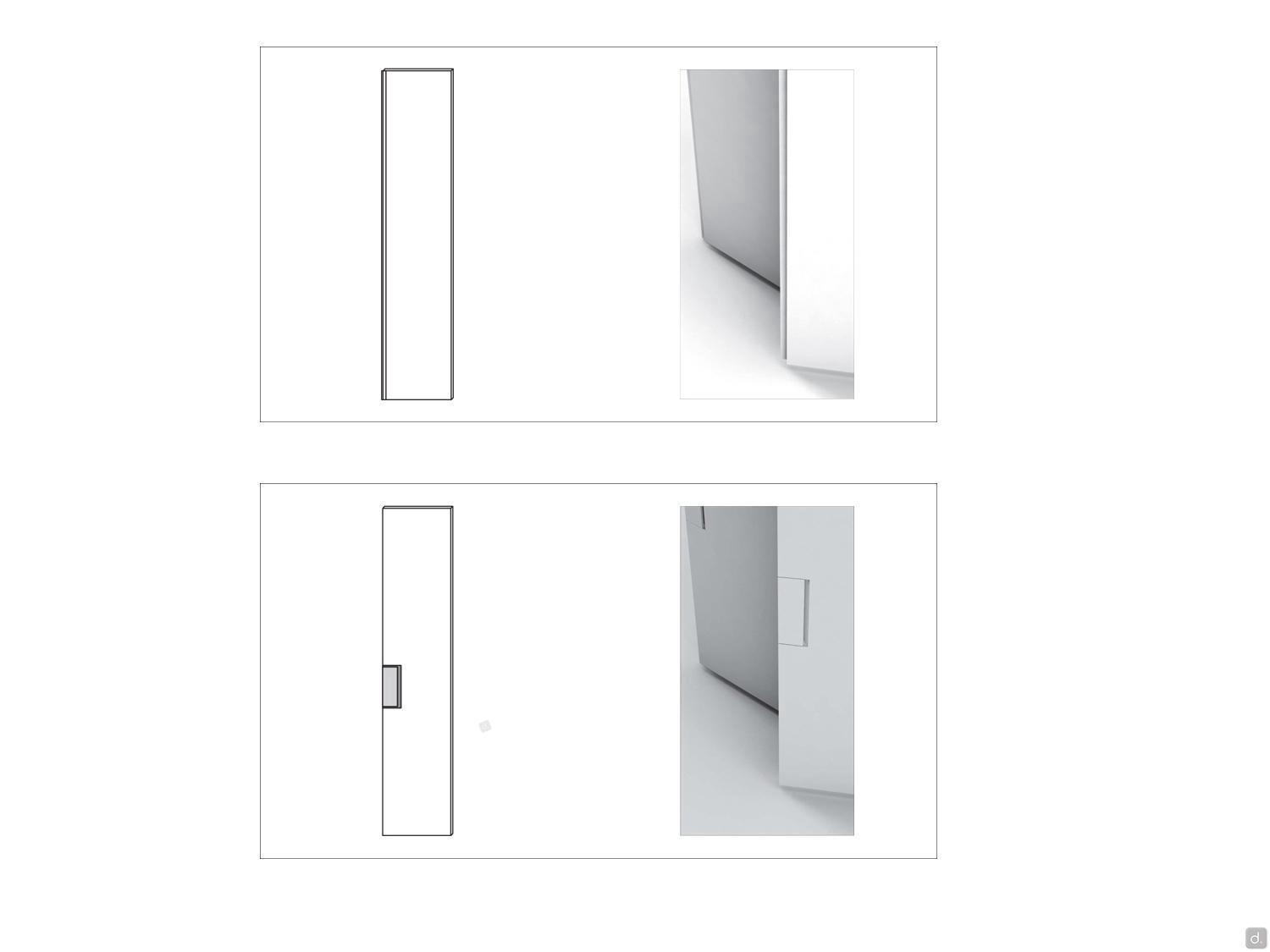

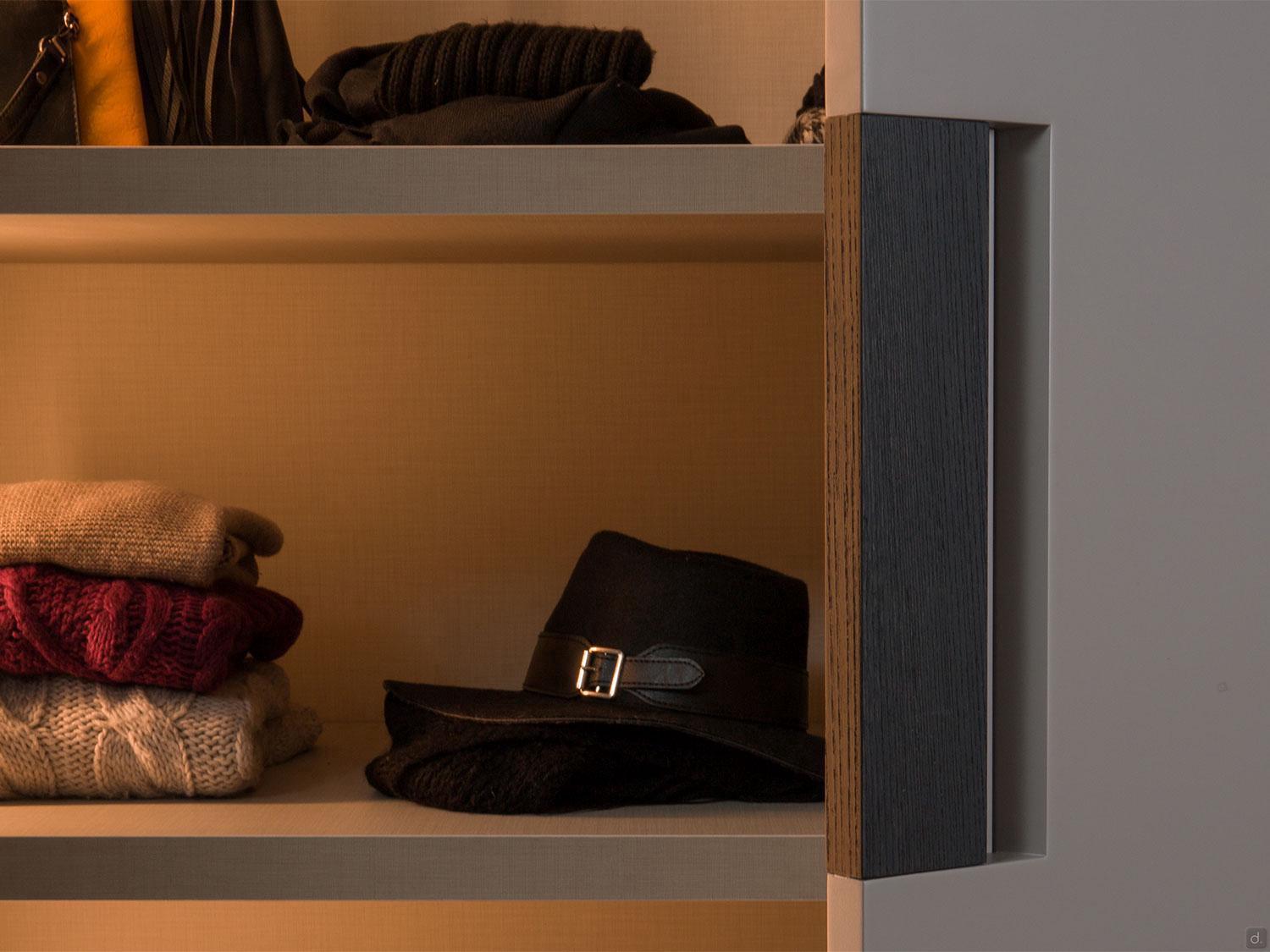

Poignée - Module Porte Battente : rainure sur toute la hauteur laquée mat (cm 2 h.261,6) ou poignée encastrée affleurante laquée mat ou essence de bois avec veinage horizontal (cm 7 h.31). Dans les modules à 2 portes, la poignée est prévue exclusivement sur la porte droite.

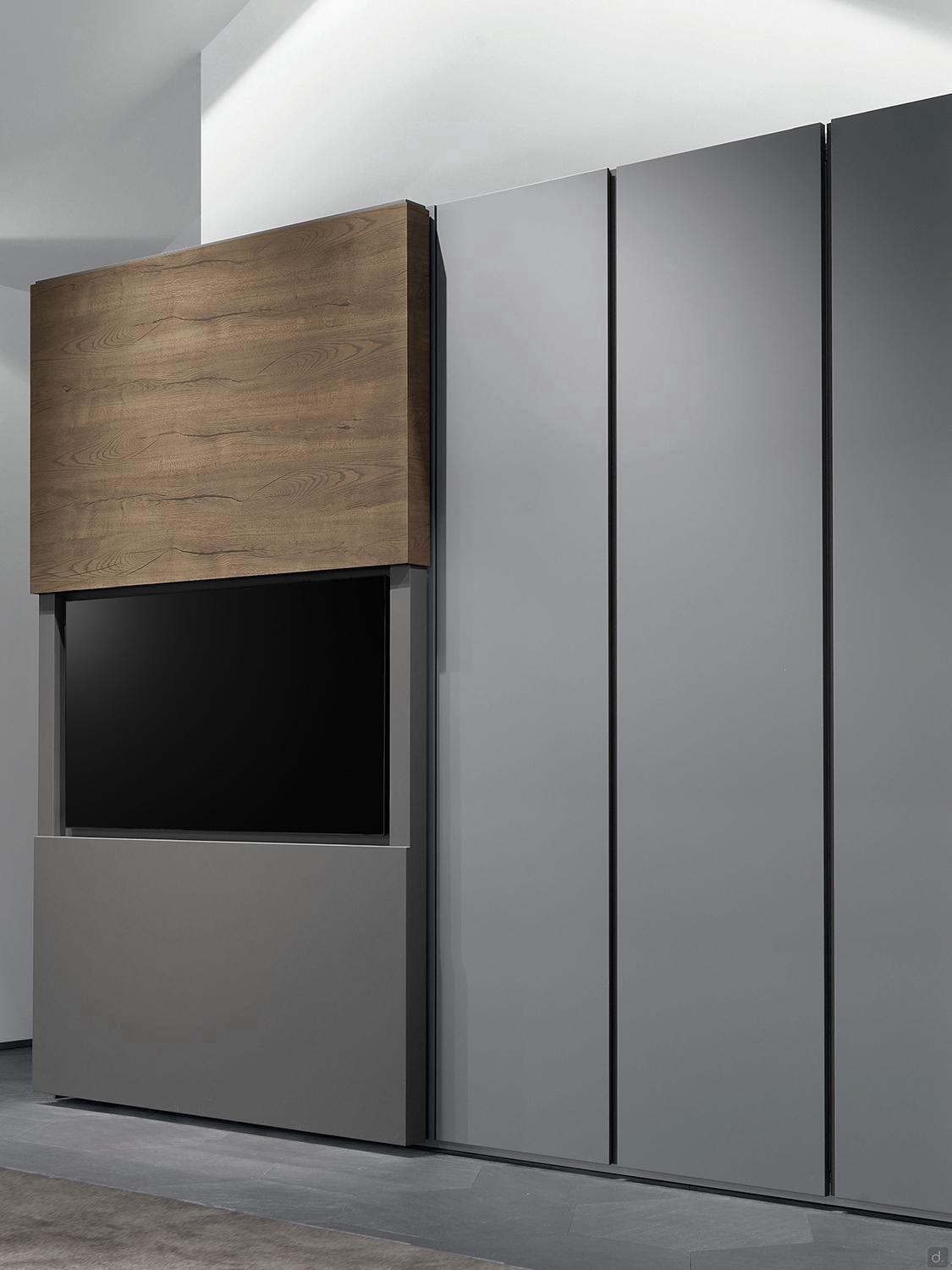

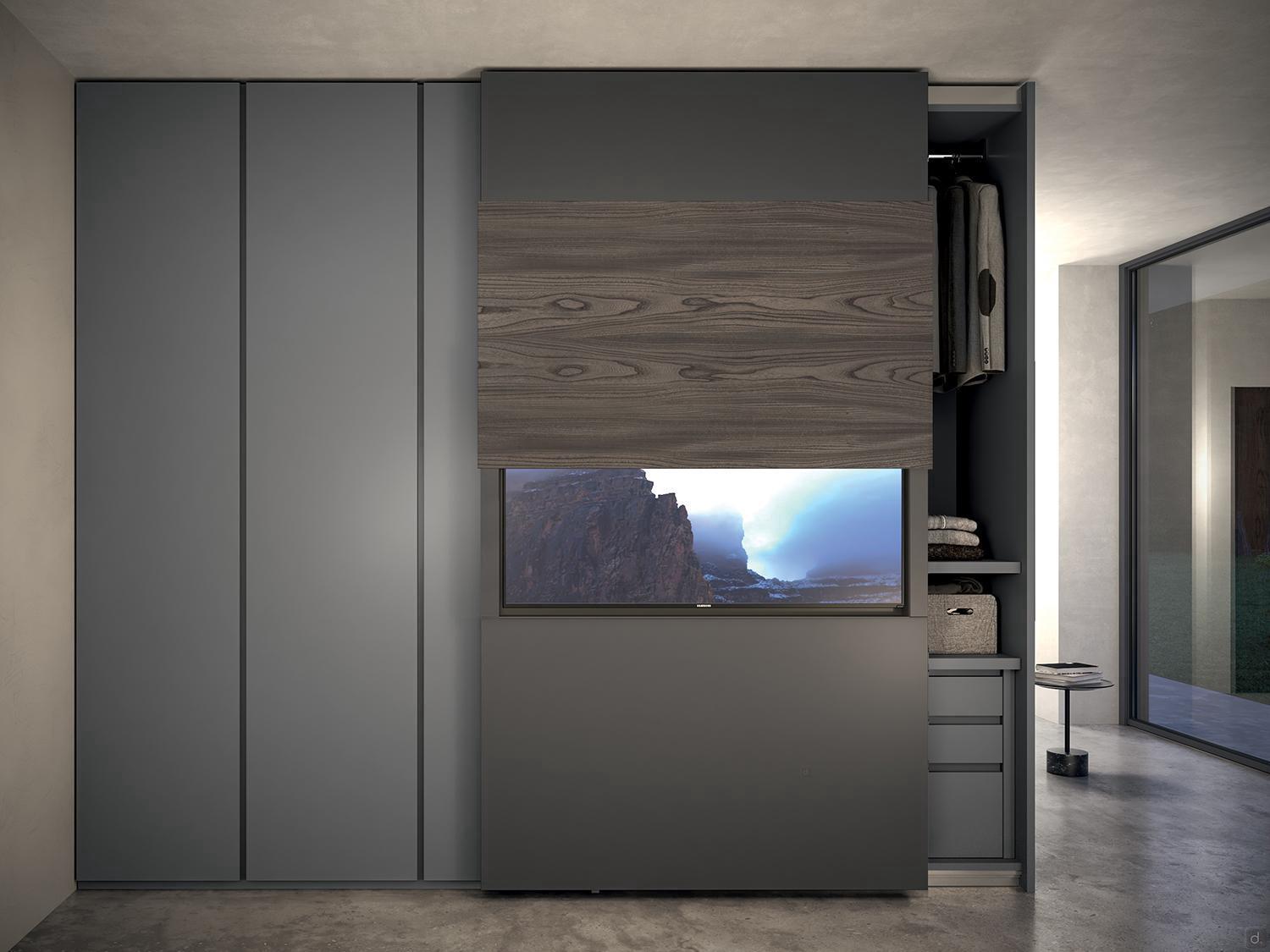

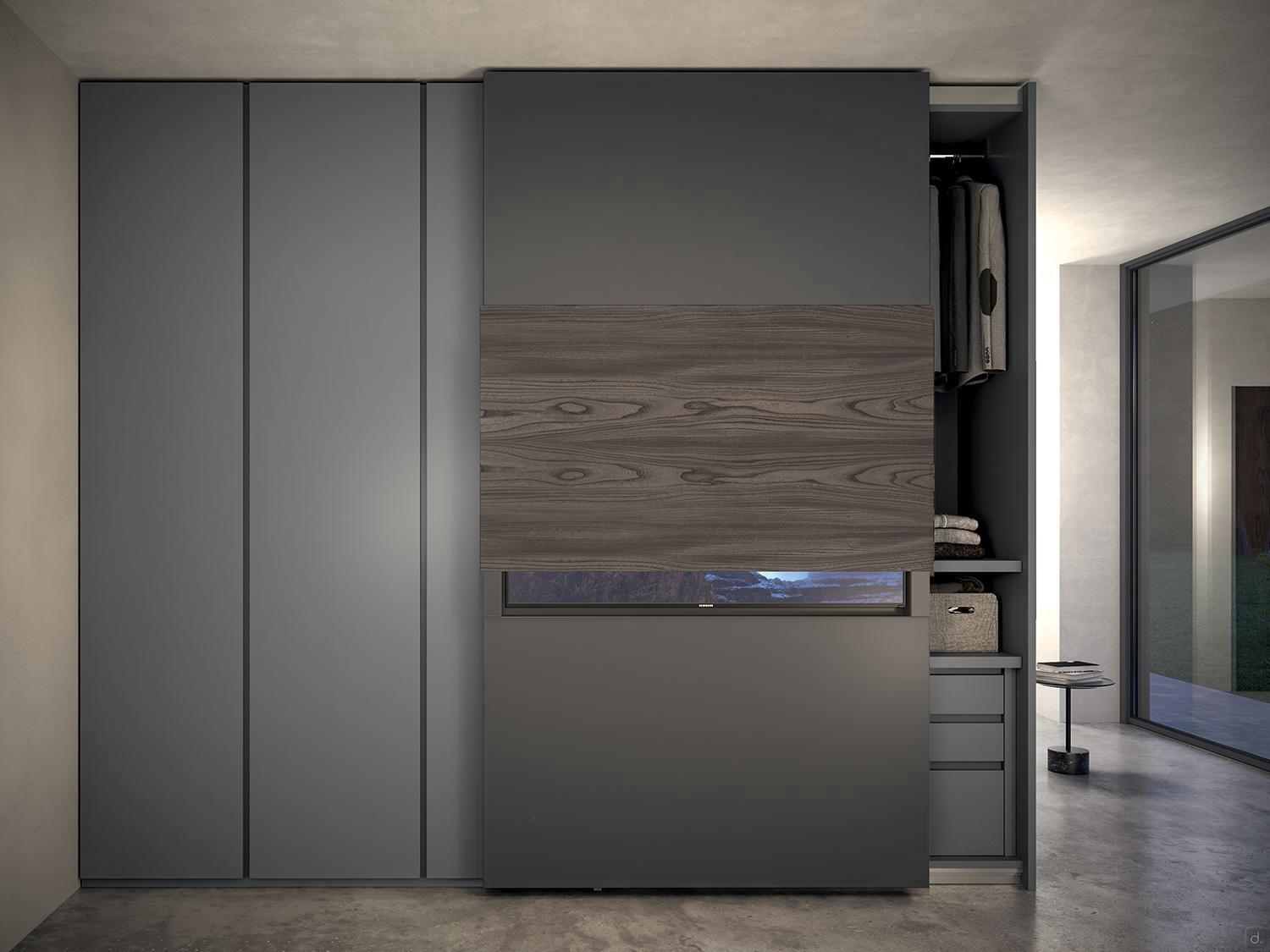

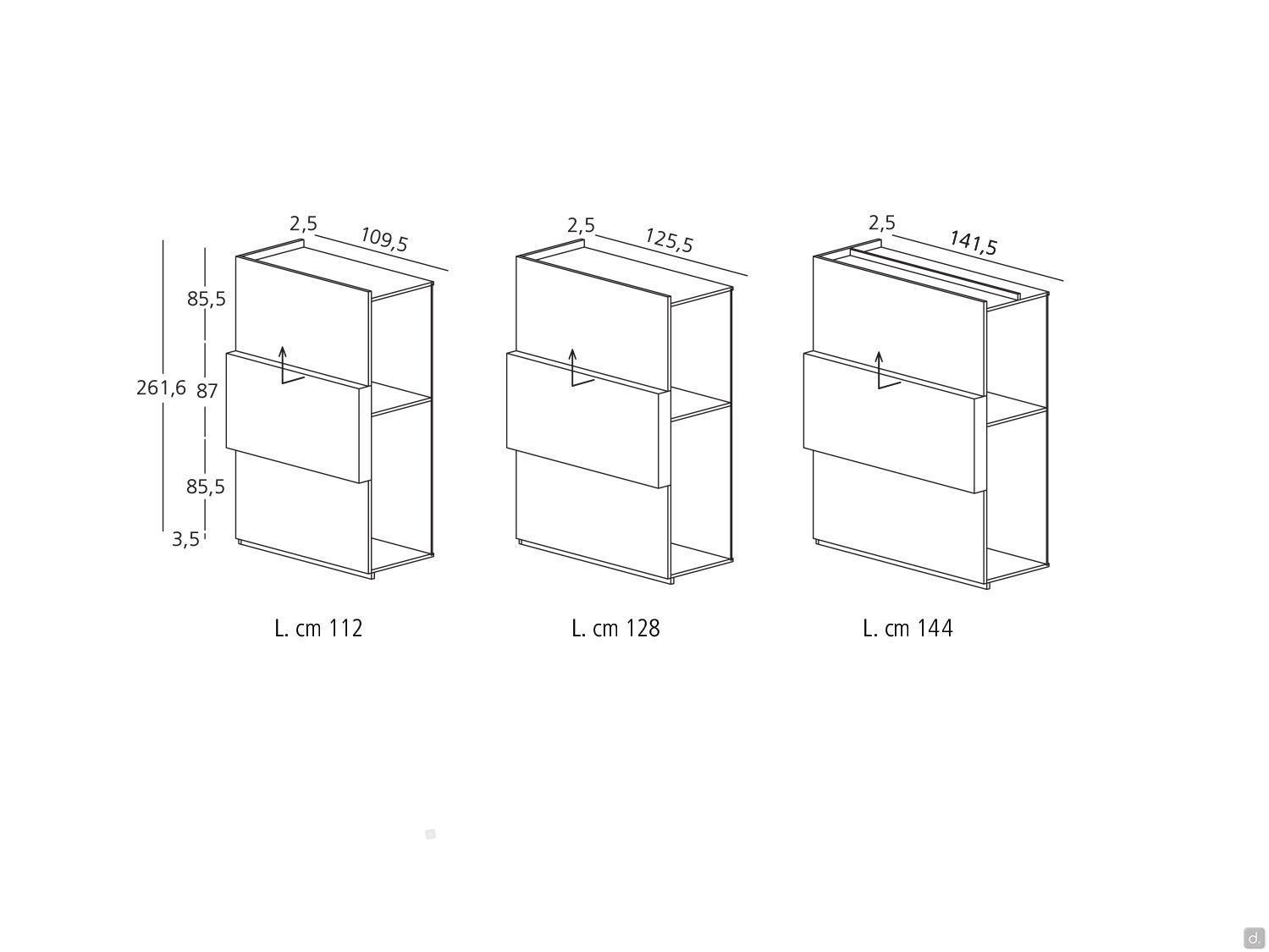

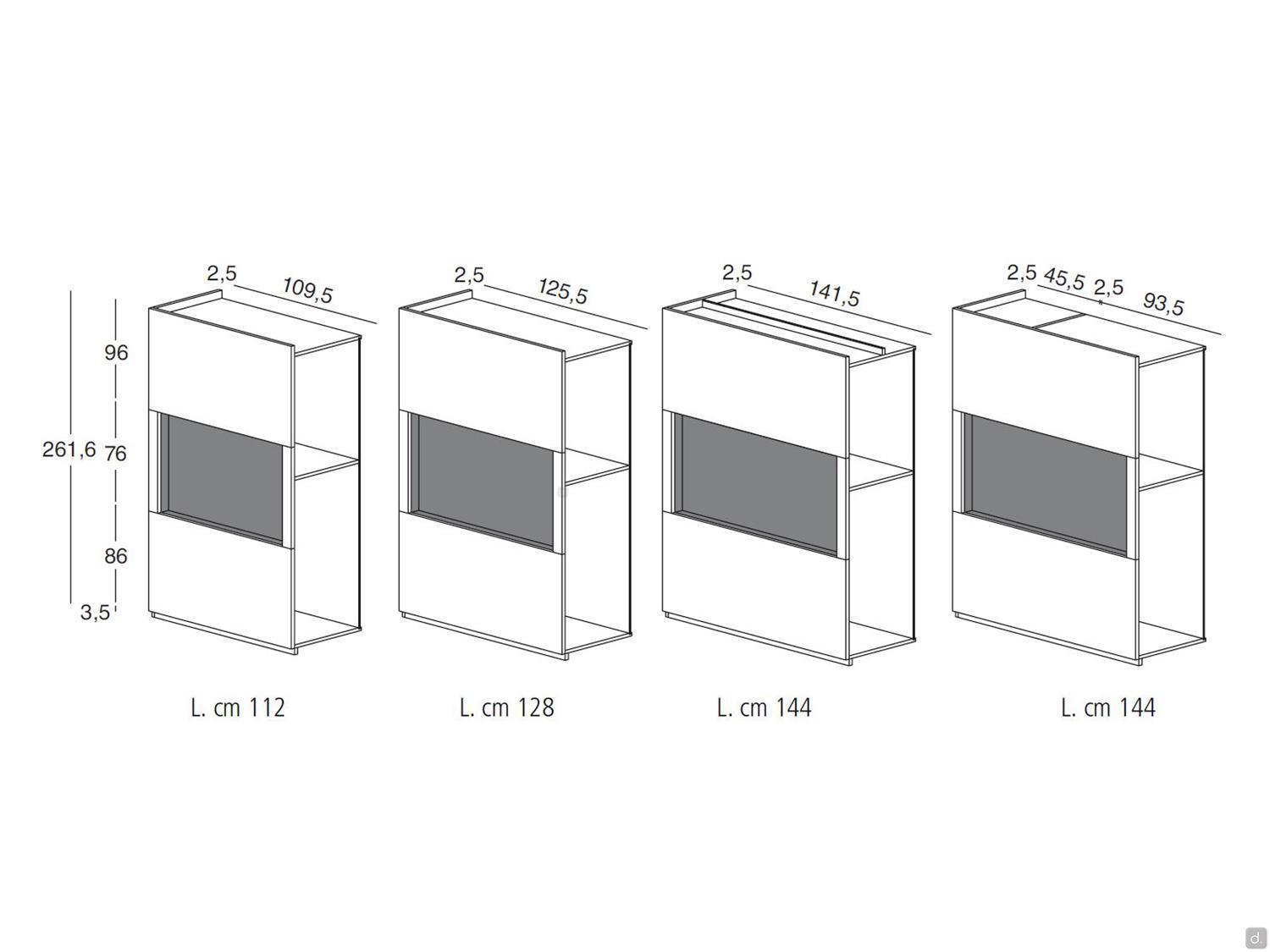

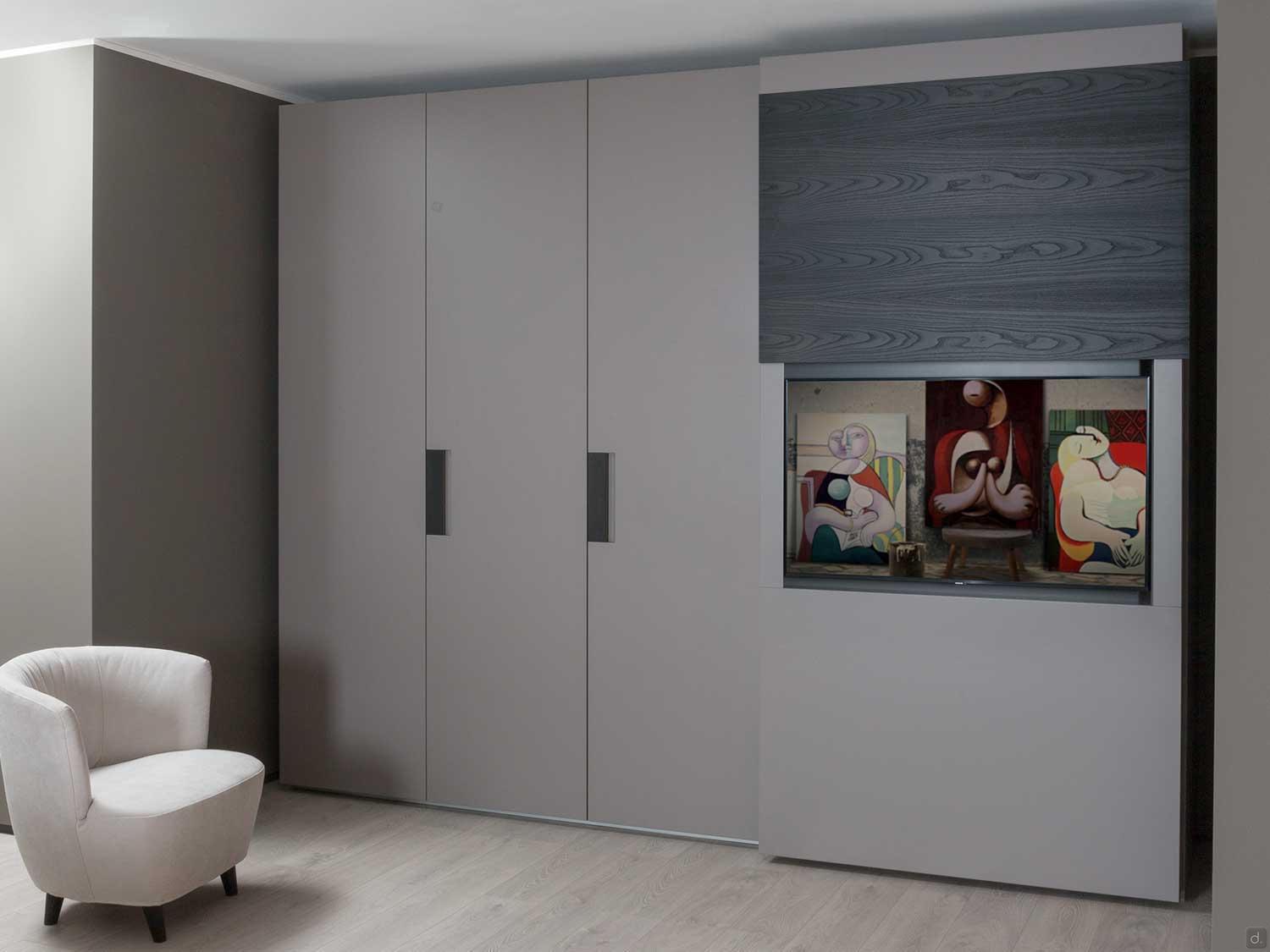

Couvercle relevable : 11 cm d'épaisseur, laqué mat ou essence de bois avec veines horizontales
- cm 97,5 p.7,5 h.76 (tv max 40 pouces);
- cm 113,5 p.7,5 h.76 (tv max 50 pouces);
- cm 129,5 p.7,5 h.76 (tv max 55 pouces).
Hauteur Utile Interne : cm 250,7.
Perçage des Flancs

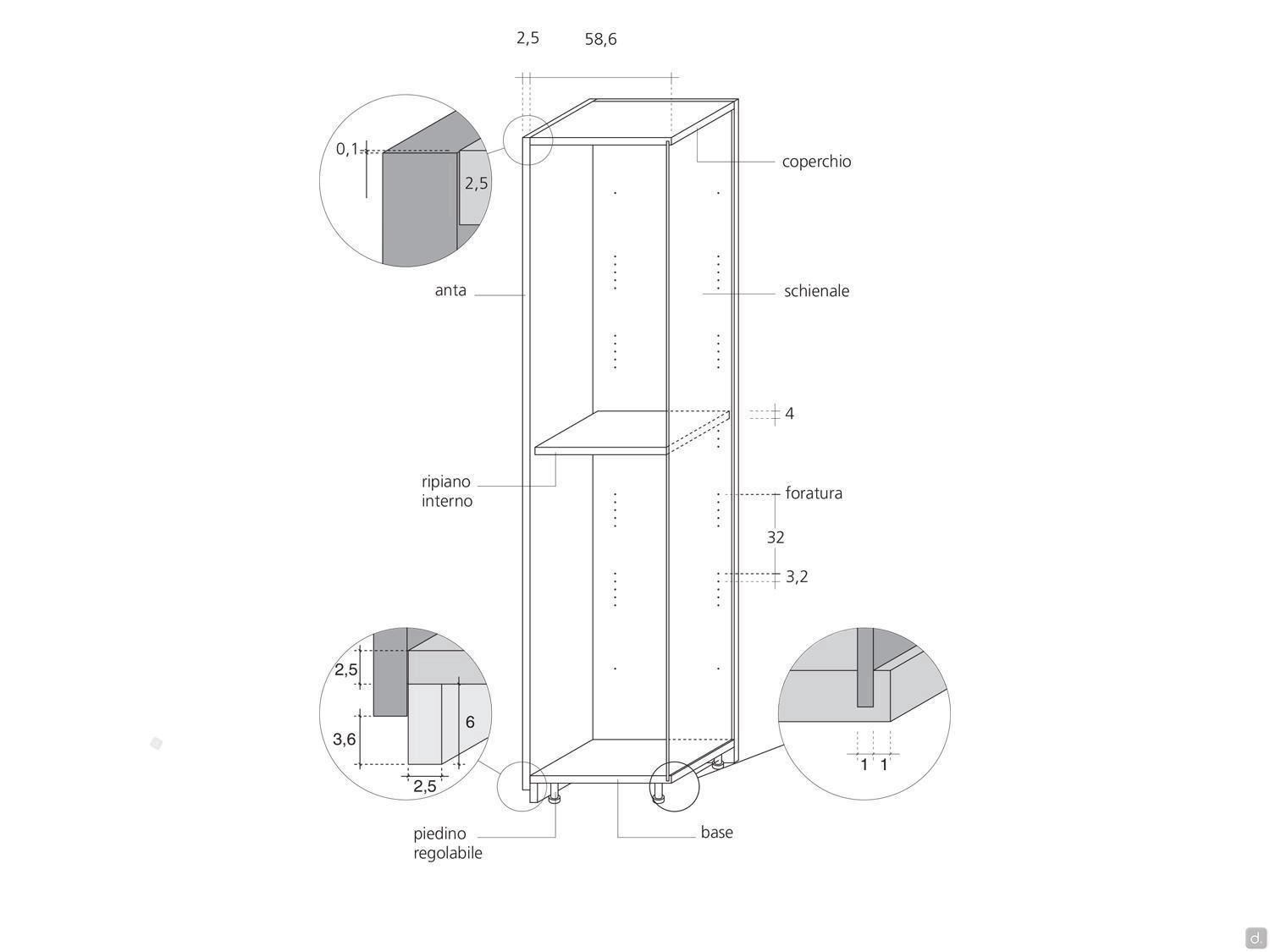

Les flancs et les divisions sont pourvus de 4 trous, au pas de 3,2 en moyenne tous les 32 cm. Pour les dimensions détaillées, veuillez vous référer au diagramme dédié dans la galerie d'images.
Conseils pour le Montage
Pour le montage de la structure, il est nécessaires :
- en largeur cm 5
- en hauteur cm 3 (cm 1 pour le module à charnières / cm 3 pour le module coulissant)
Pour fixer le téléviseur au panneau de support, il est nécessaire de percer des trous dans le panneau en correspondance avec les trous filetés à l'arrière du téléviseur et de le fixer avec des vis appropriées. Un passage de câbles est prévu sur la porte. Les raccordements électriques doivent être effectués par des électriciens certifiés.
