Spécifications des matériaux
Portes, côtés, cloisons, couvercles, dos, étagères internes : en panneaux de particules de bois de classe E1 à faible émission de formaldéhyde.
N.B. La mélamine à effet bois, le barré polymère et la mélamine à effet Metal Smoke / Gurè ont le sens des fibres toujours vertical. Dans ces cas, en présence de portes saisonnières, il n'y a pas de continuité des veines entre les portes inférieures et supérieures.
Caractéristiques techniques et Équipements
Côtés et cloisons : épaisseur 2,2 cm. Equipées de pieds de nivellement insérés dans l'épaisseur (cm 0,5 de drainage, à ajouter à la hauteur totale de l'armoire) et réglables de cm 1 de l'intérieur.
Couvercle : épaisseur cm 2,2 complet avec joints de fixation, assorti à l'intérieur.
Fond : épaisseur cm 3,5 complet avec joints de fixation, assorti à l'intérieur.
Dos : épaisseur 0,8 cm assorti à l'intérieur.
Tablettes intérieures : épaisseur cm 3,5 avec joints de fixation, assorties à l'intérieur.

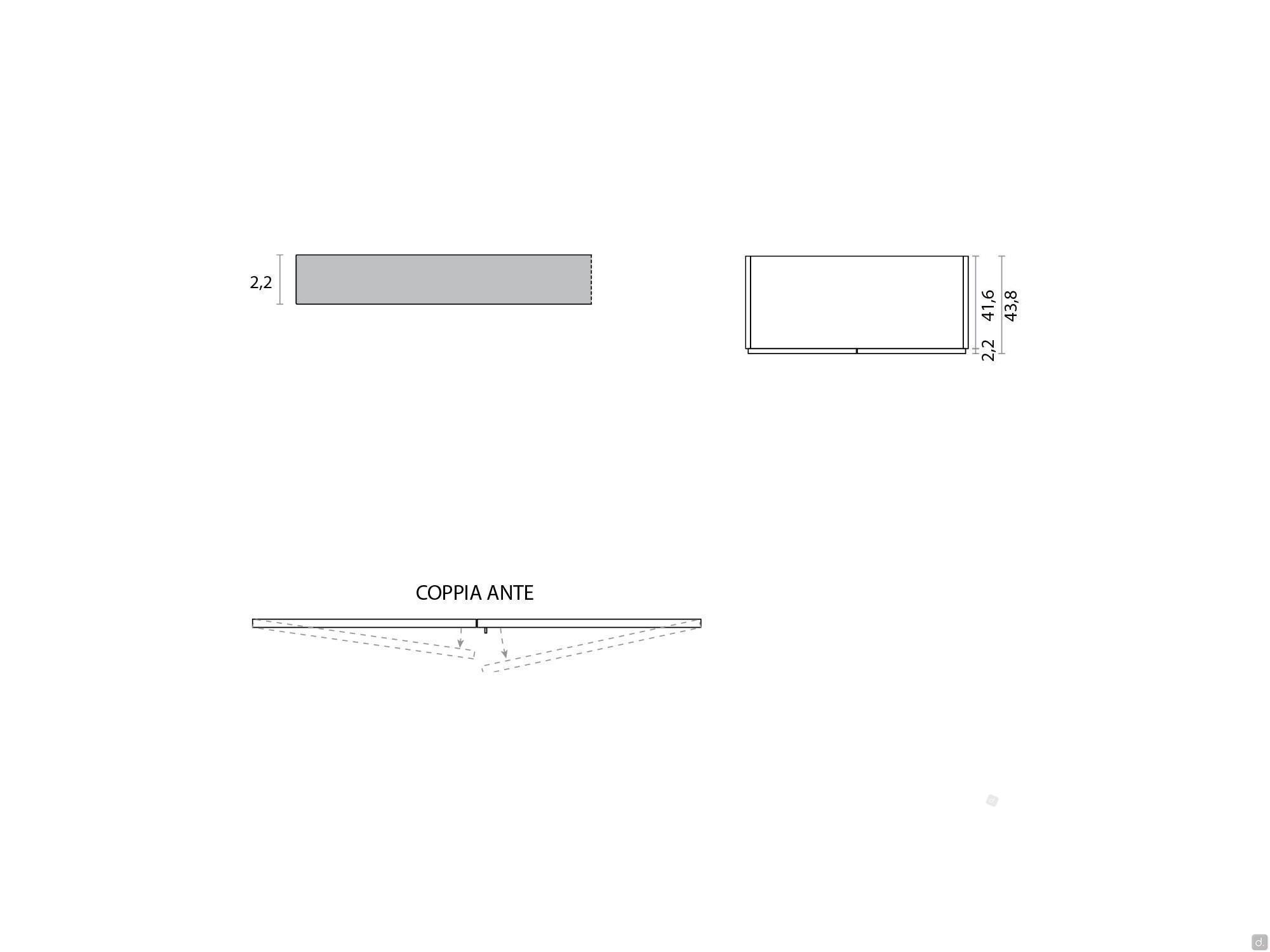

Portes : épaisseur 2,2 cm. Dans les modules à deux portes battantes, une seule poignée est normalement installée sur la porte de droite : la porte de gauche est en revanche équipée d'un arrêt de porte en PVC.

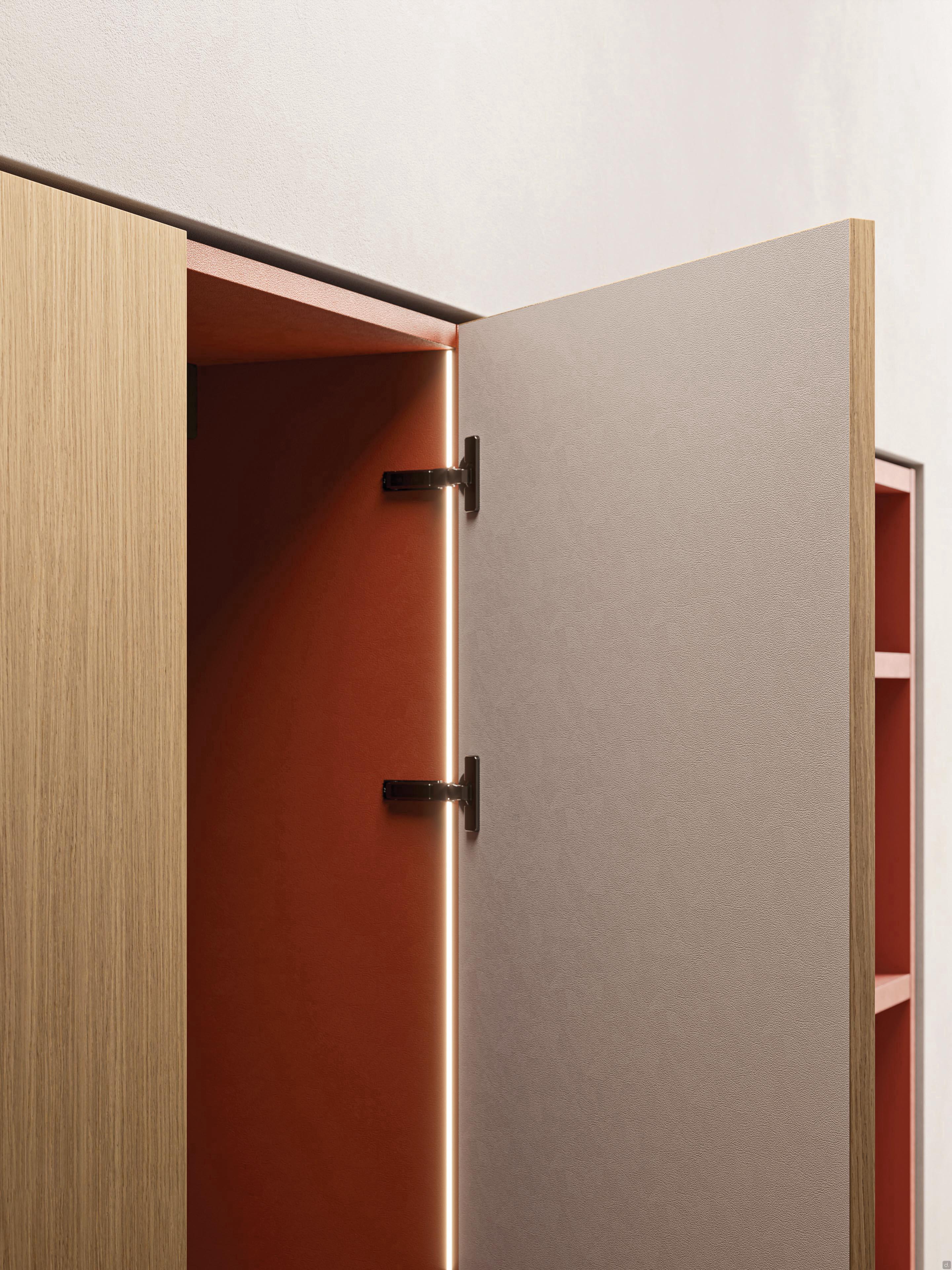

Charnières : en métal peint en titane, avec ouverture à 110° et équipées d'un mécanisme de fermeture douce assistée (à l'exception des portes push-pull, qui n'en sont pas équipées). Les portes sont équipées de charnières n.4 jusqu'à une hauteur de 229,5 cm, et de charnières n.5 pour les hauteurs supérieures.

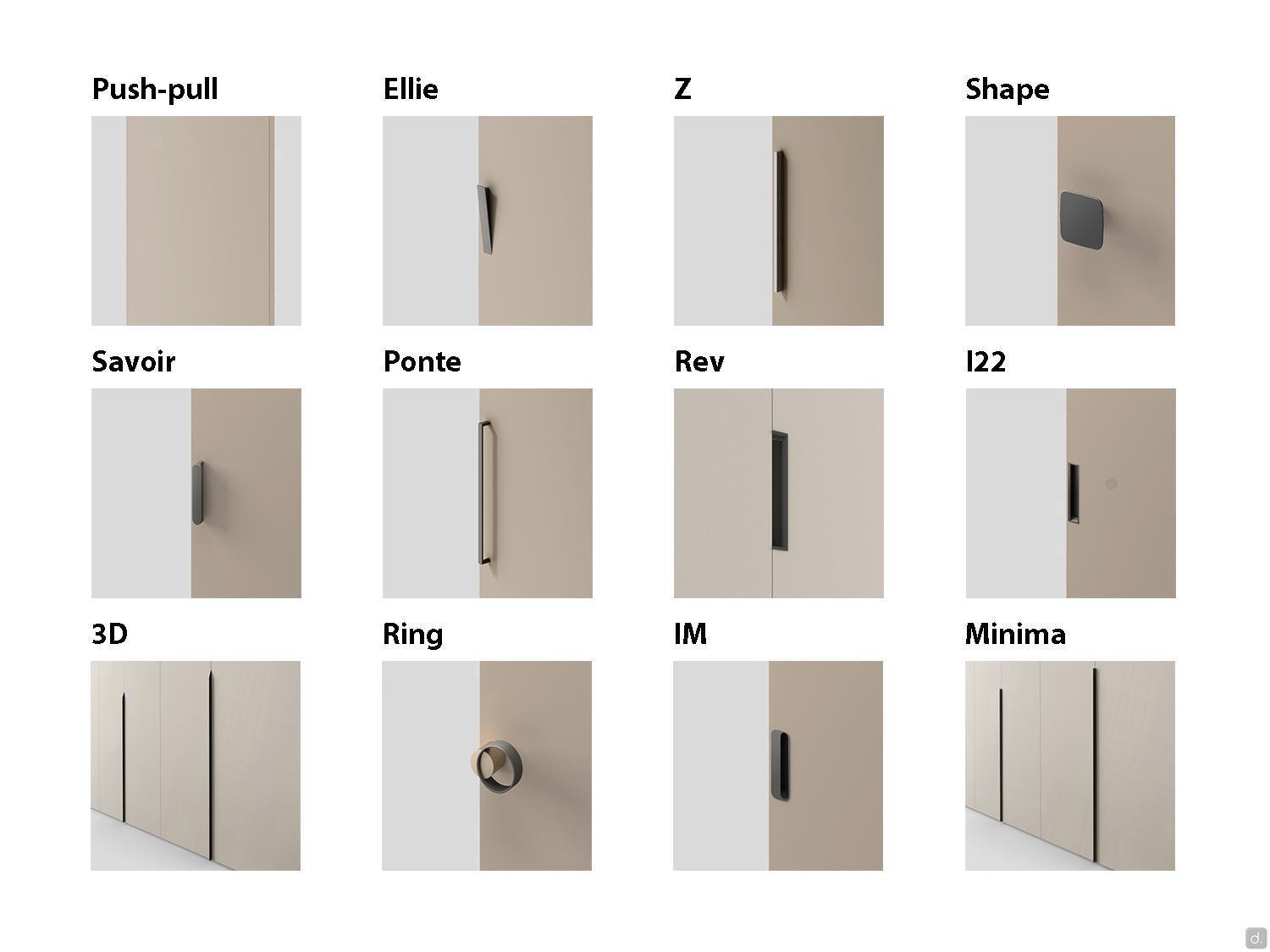

Poignées :
- push-pull : positionnées à la hauteur standard de la tablette prévue, qui dans le cas de la porte Focus avec ouverture push-pull est fixée à une hauteur de 111,8 cm, non mobile.
- Ellie : cm 14,8 p.2,2 h.2,5. Blanc, moka shine, nickel ou métal laqué mat.
- Z : cm 31,3 p.1,8 h. 0,9. Finition en métal laqué blanc, moka shine, nickel ou laqué mat.
- Ponte : cm 32,6 p.2,7 h.1,2. Finitions en métal peint blanc, moka shine, nickel ou laqué mat.
- Rev : cm 3,2 h.19,1. Finition en métal laqué blanc, moka shine, nickel ou laqué mat.
- I22 : cm 4,2 p.1,5 h.19,2. Finition en métal laqué blanc, moka shine, nickel ou laqué mat.

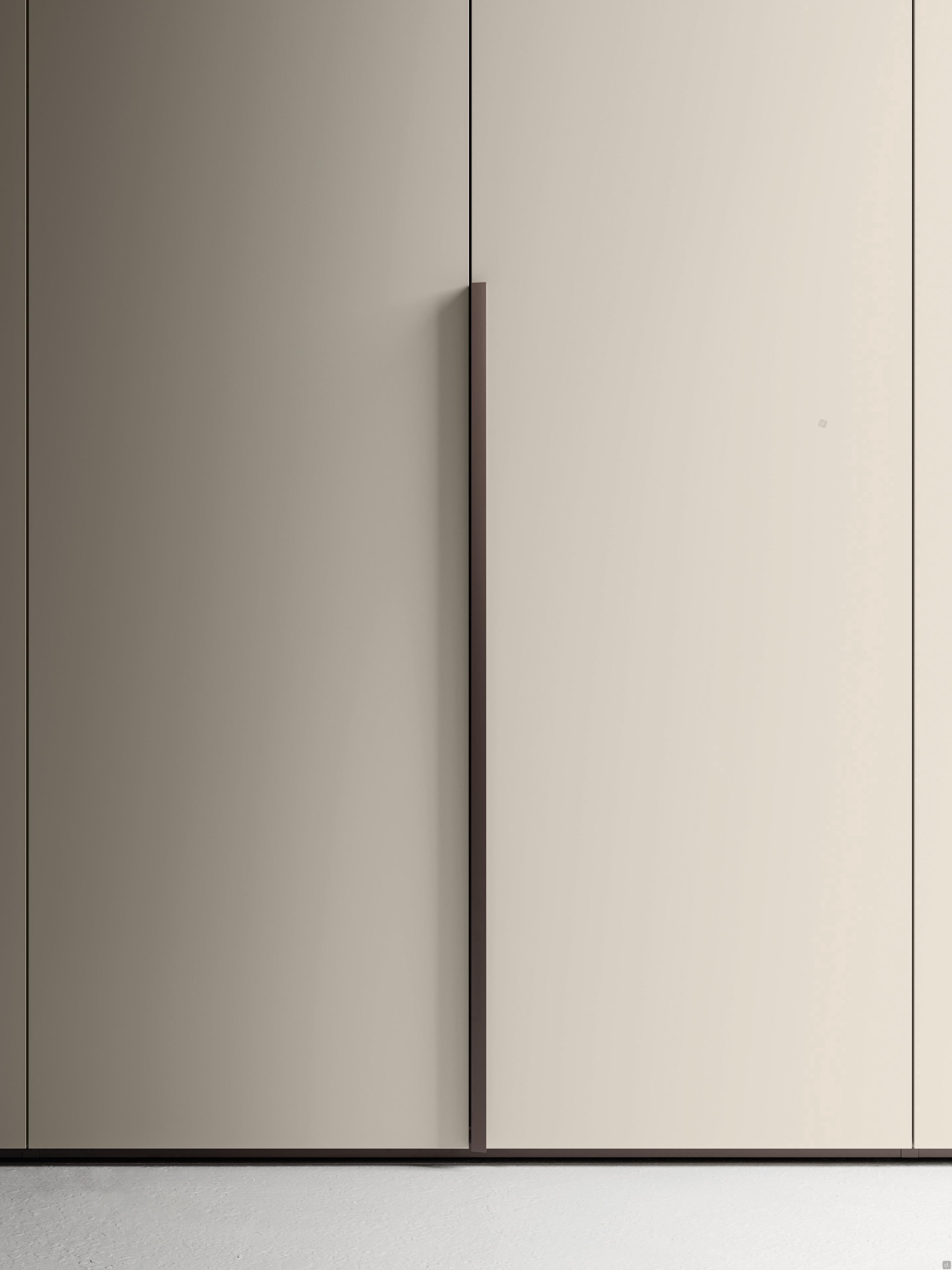

- 3D : cm 1,7 p.1,9 h.116. Finitions en métal laqué blanc, moka shine, nickel ou laqué mat.
- Minima : cm 1,9 p.2,1 h.110. Finition en métal laqué blanc, moka shine, nickel ou laqué mat.
- IM : cm 5,3 h.16,2. Finitions en métal peint blanc, moka shine, nickel ou laqué mat.
- Savoir : cm 3,2 p.2,6 h.17,2. Finition en métal peint à l'étain brossé.
- Shape : cm 7 p.2,5 h.7. Finition en métal laqué blanc, moka shine, nickel ou mat.

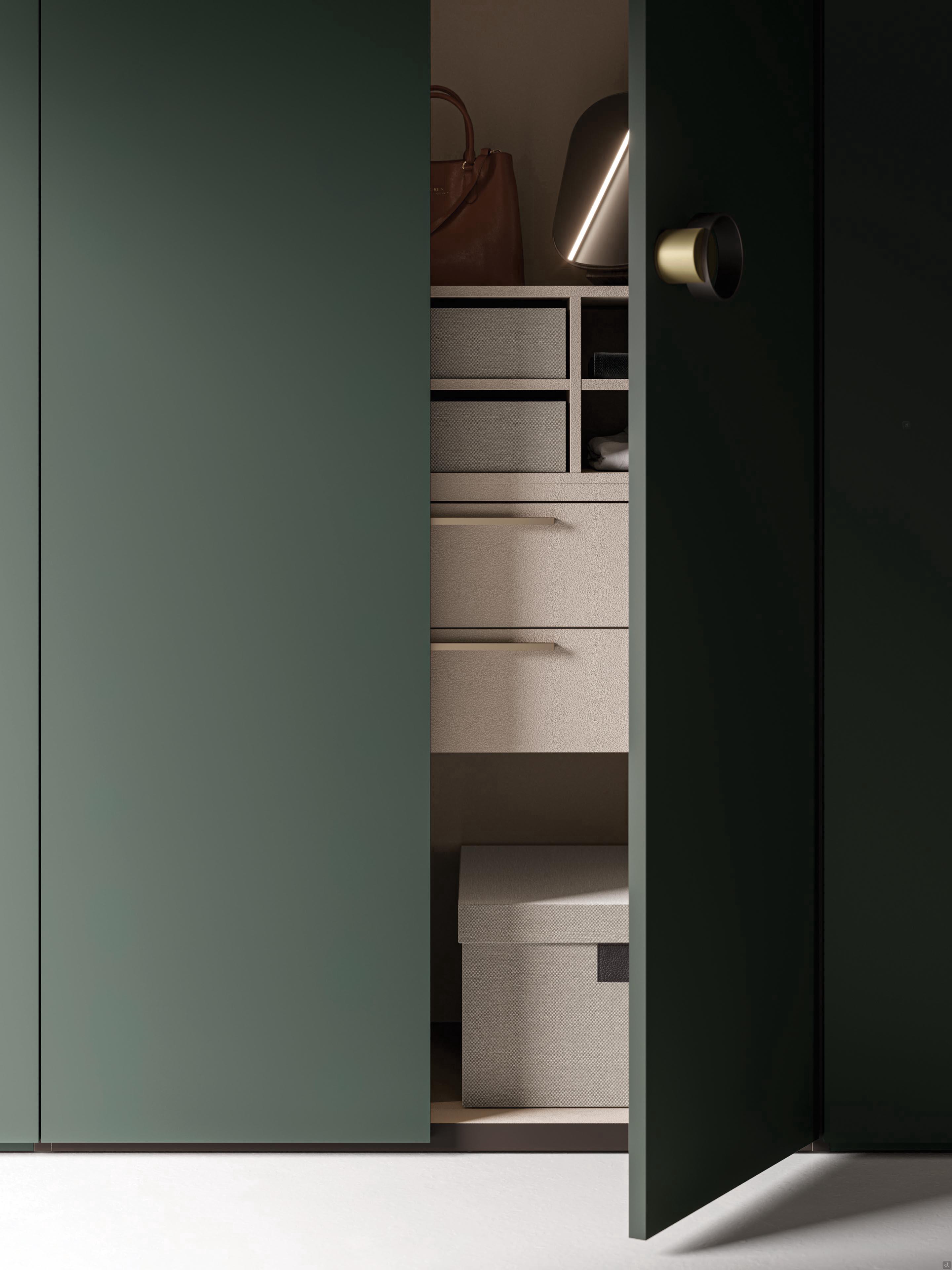

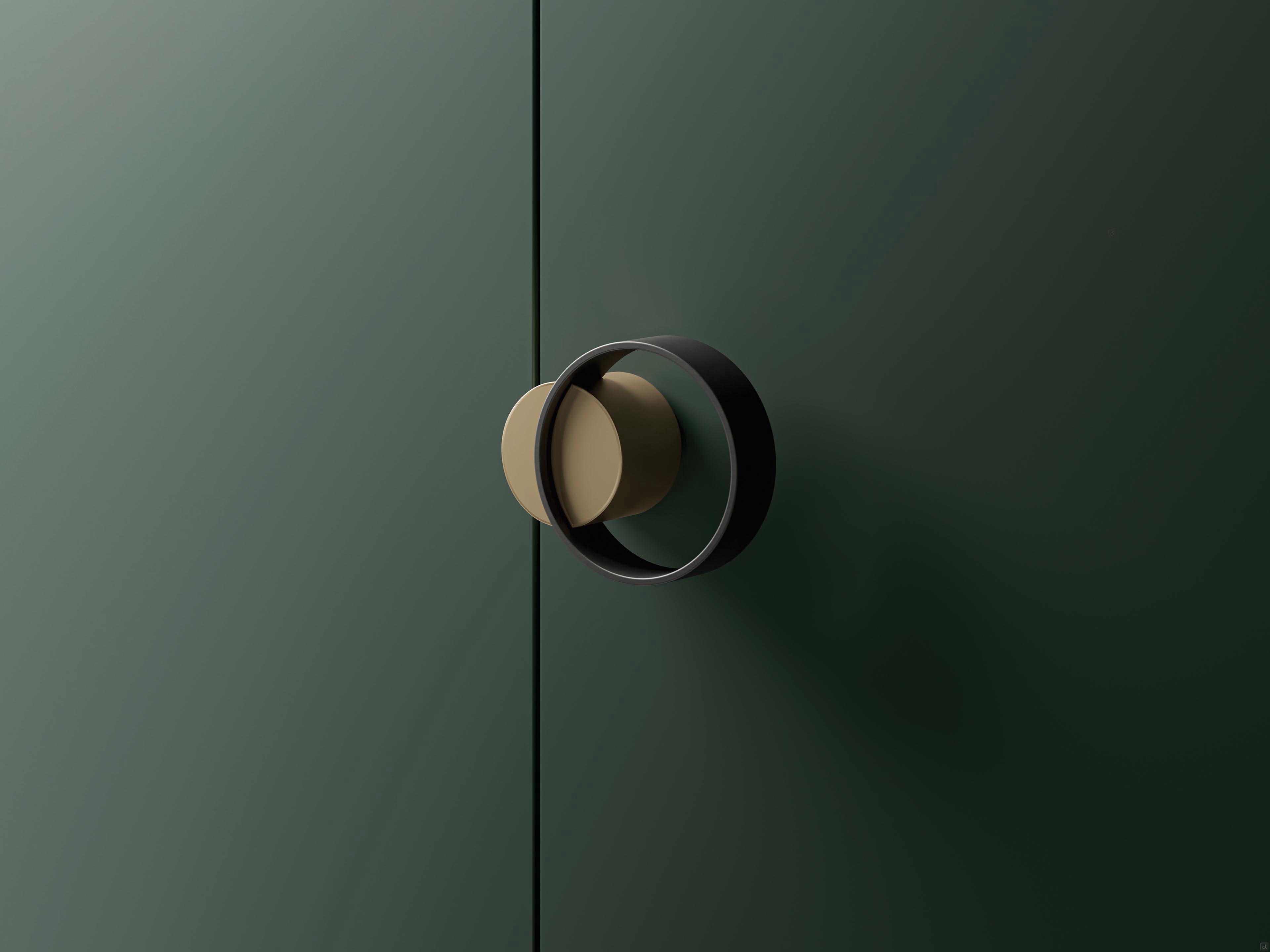

- Ring : cm 11,9 p.5,6 h.9. Finition en métal verni nickel avec anneau extérieur en métal verni moka shine.

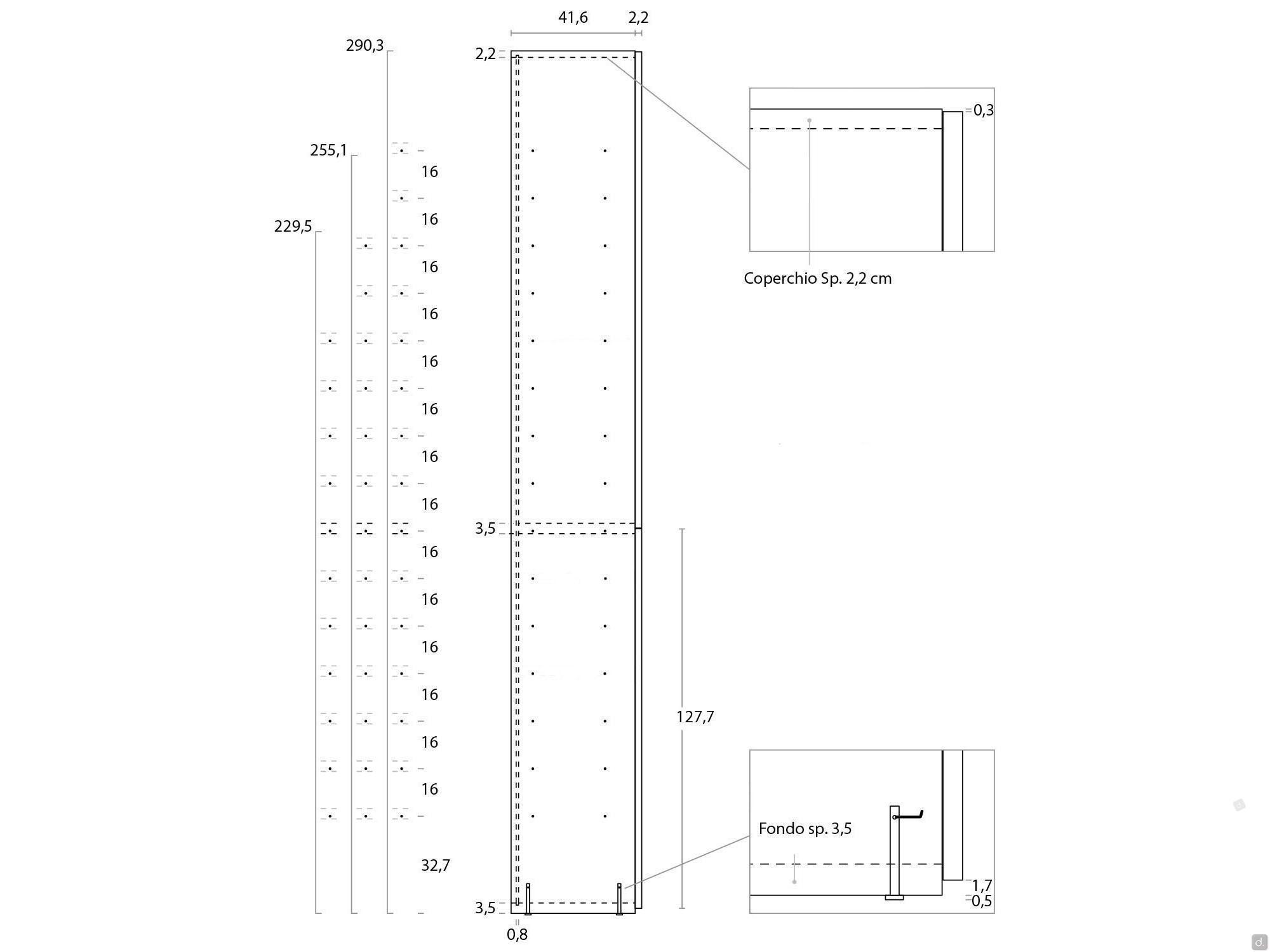

Perçage des flancs
Les côtés et les cloisons sont dotés de trous fixes tous les 16 cm en moyenne. Pour les dimensions détaillées, veuillez consulter le diagramme correspondant dans la galerie d'images.
Conseils pour le montage
Les éléments suivants sont nécessaires pour assembler la structure :
- en largeur cm 4
- en hauteur cm 2,5 (cm 0,5 pour les pieds de nivellement en position déchargée + cm 2 pour l'assemblage). Si le système d'éclairage est monté, la hauteur devient cm 3,5.
